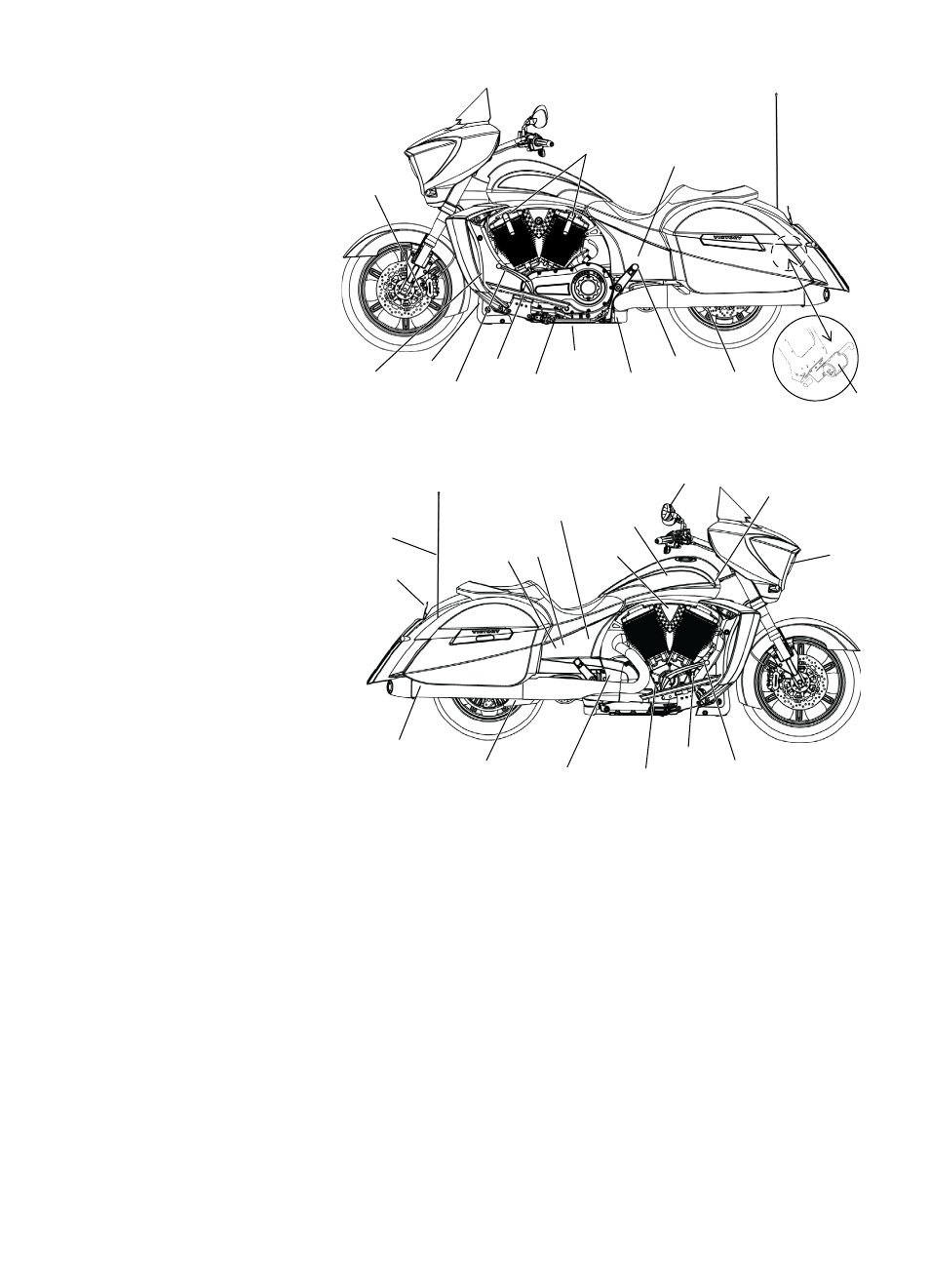

Identification
Vue du côté gauche
1. Bougies
2. Étrier de frein avant
3. Refroidisseur d’huile
4. Batterie
5. Pédale de changement de
vitesse
6. Repose-pied du conducteur
7. Béquille latérale
8. Bouchon de vidange d’huile
9. Filtre à huile
10. Repose-pied pour passager
11. Étrier de frein arrière
12. Absorbeur de vapeurs de
carburant
13. Connecteur de diagnostic
(sous le couvercle)
Vue du côté droit
1. Silencieux d’échappement
2. Garde-courroie d’entraînement
3. Pignon d’entraînement
(sous le capot)
4. Bouchon de remplissage/jauge
d’huile moteur
5. Réservoir de liquide de freins
arrière
6. Pédale de frein arrière
7. Filtre à air
8. Phare
9. Rétroviseur
10. Réservoir de carburant
11. Couvercle d’accès
12. Boîte à fusibles (sous le cou-
vercle)
13. Fusible accessoire (sous le
couvercle)
14. Raccord à air d’amortisseur arrière (sous le couvercle)
15. Antenne radio (le cas échéant)
16. Support de plaque d’immatriculation
