94

ENTRETIEN

Feux

Remplacement du boîtier de phare

1. Retirer les deux vis sur les coins inférieurs avant du boîtier de phare.
2. Soulever légèrement le boîtier tout en appuyant sur les languettes

situées à l’arrière de ce boîtier.

3. Soulever le couvercle du boîtier et débrancher le faisceau de fils de

l’indicateur de vitesse.

4. Débrancher le faisceau de fils du phare.
5. Utiliser un petit tournevis pour retirer les joints toriques des pattes

de montage de phare.

6. Tirer le boîtier du phare vers le haut pour le libérer des languettes de

blocage.

7. Soulever le bouton de réglage pour le libérer des languettes de

blocage.

8. Retirer l’ensemble du module

avec précaution.

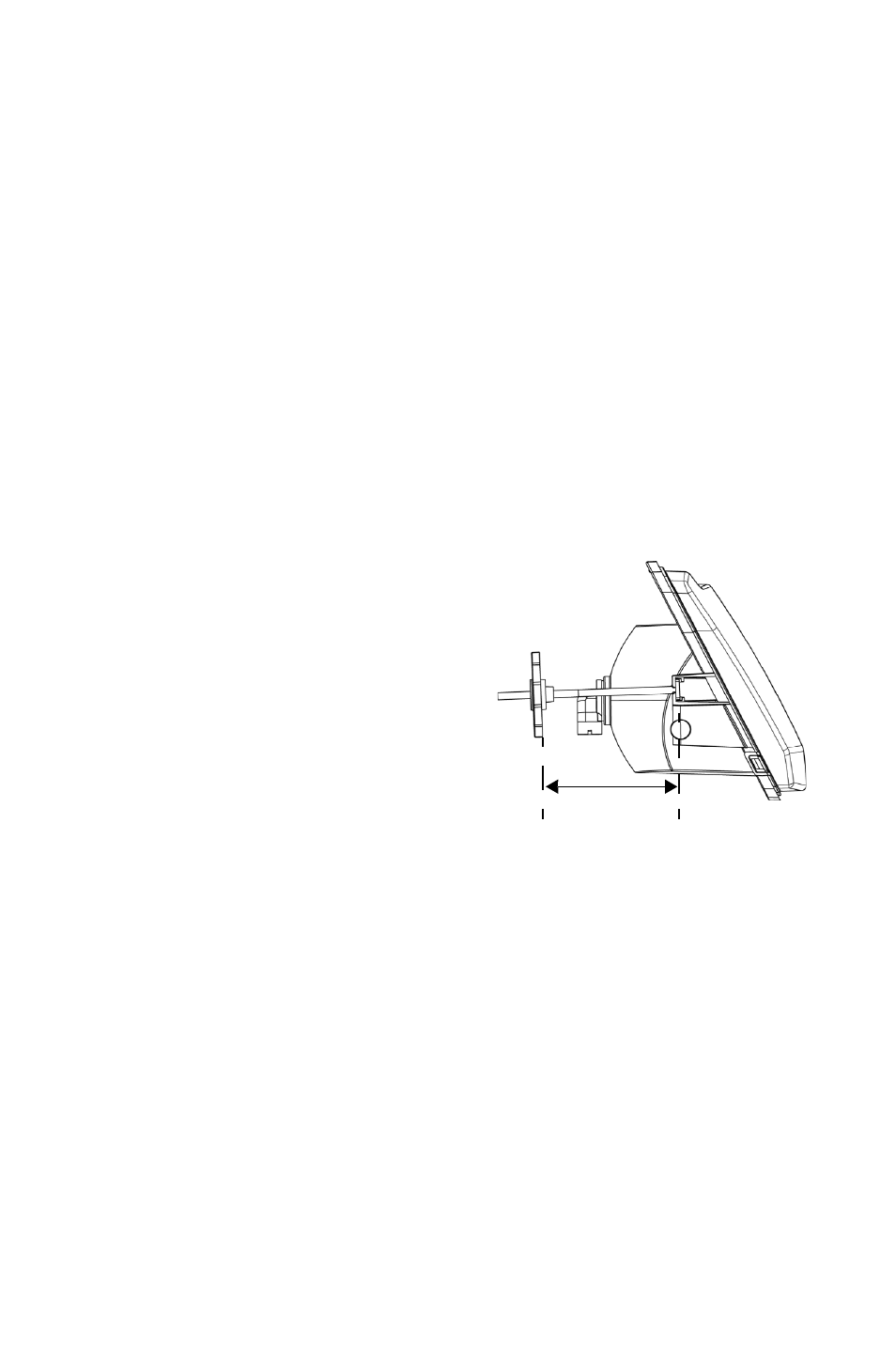

9. Reprendre la procédure à

l’inverse pour installer le nou-

veau boîtier de phare et réas-

sembler le module. La distance

de la ligne de séparation du

phare à l’extrémité de la butée

du bouton de réglage est de

13 cm (5 1/8 po).

10. Ajuster l’orientation du phare

au moyen du bouton de

réglage.

13 cm

(5 1/8 po)
