8

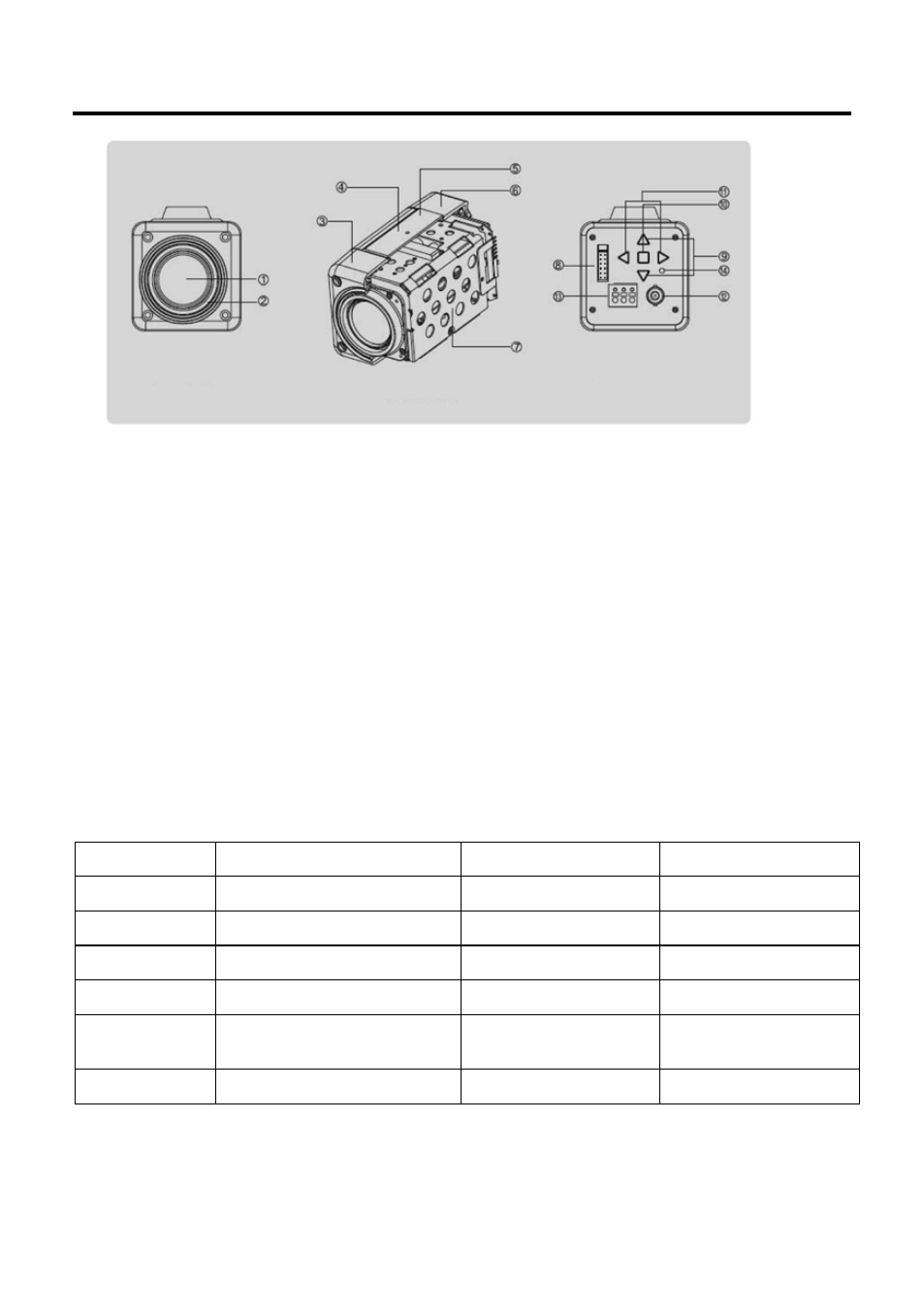

3. Nom des pièces et des fonctions
1. Lentille Zoom Jour et Nuit
Lentille intégrée avec un zoom optique 22x et un zoom numérique 16x
2. Montage du filtre
Compatible avec la plupart des filtres de 37mm de diamètre
3. Cache avant
4. Adaptateur de fixation
Sert à adapter la caméra sur une fixation
5. Caisson
6. cache arrière
7. Module de la caméra
8. Connecteur pour une interface de commande
Connecteur 12 broches
BROCHE Description Description BROCHE
485- RS-485(-) RS-485(+) 485+
TX RS-232 TXD IN RS-232 RXD IN RX
EXT-OUT Sortie externe Terre Terre
EXT-IN Entrée externe TOUCHE A/D TOUCHE A/D
Sortie M/D Sortie de détection de
mouvements
Eloigné (-), Proche (+) FOCUS
COM Commun Tele (-), Large (+) ZOOM
9. BOUTON TELE, LARGE
Commande du zoom : Appuyez sur "LARGE" pour avoir un angle de vue large et
"TELE" pour faire un zoom avant.
Vue de l'avant Vue du dessus Vue de l'arrière
