13

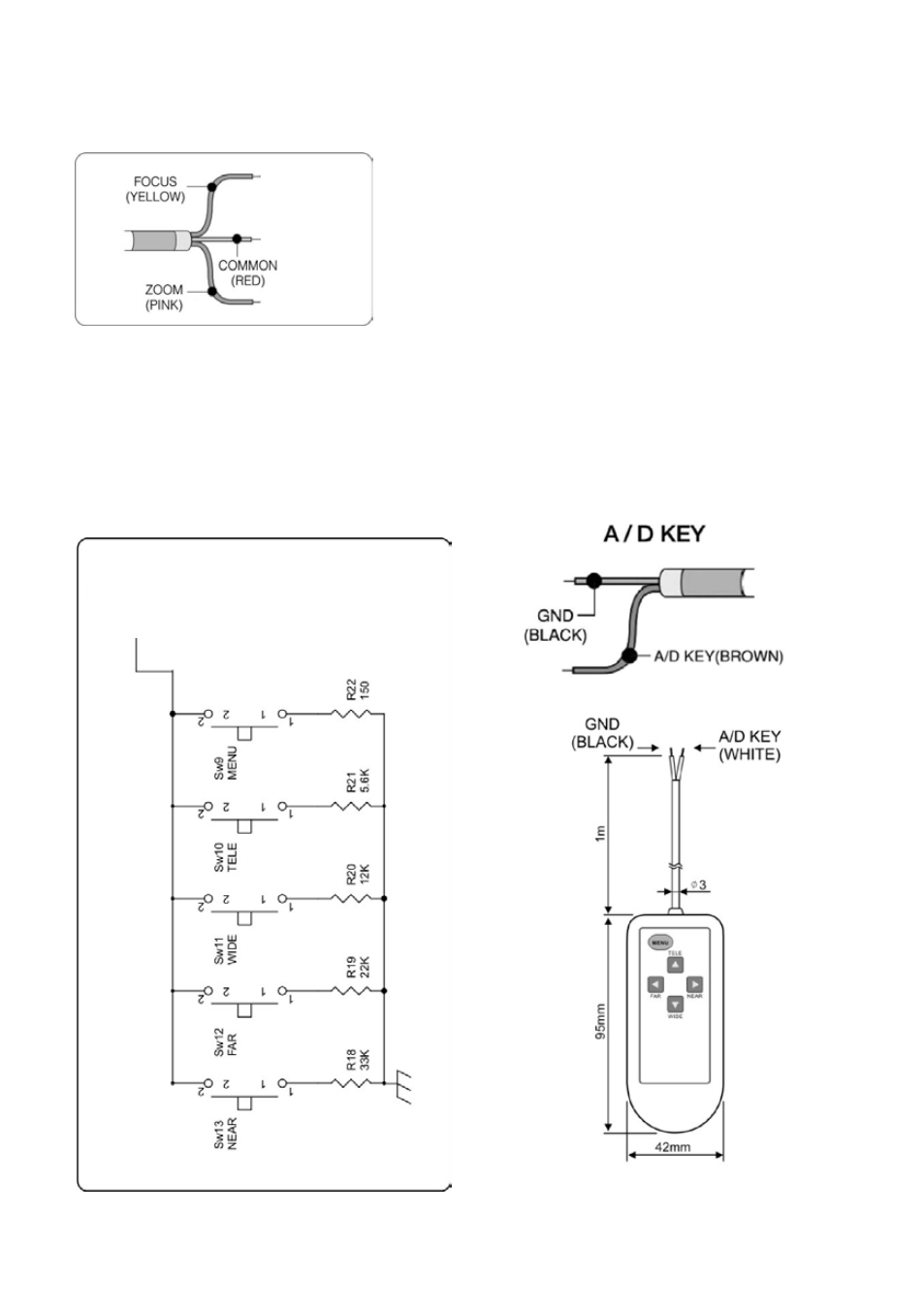

4.5 COMMANDE DE LA LENTILLE EXTERNE
<FOCUS>
PROCHE (+) : - Alimentation externe
±
3V CC
à
±
12V (JAUNE)
- TERRE (ROUGE)
ELOIGNE (-) : -TERRE (JAUNE)
- Alimentation externe
±
3V CC à
±
12V BNC
(ROUGE)
<ZOOM>
TELE(+) : - Alimentation externe
±
3V CC à
±
12V (ROSE)
- TERRE (ROUGE)
LARGE (-) : -TERRE (ROSE)
- Alimentation externe
±
3V CC à
±
12V (ROUGE)
4.6 CONTROLE DE LA TOUCHE A/D EXTERNE
Schéma du circuit de la commande externe.
Télécommande
Circuit de commande de la
TOUCHE A/D
