11

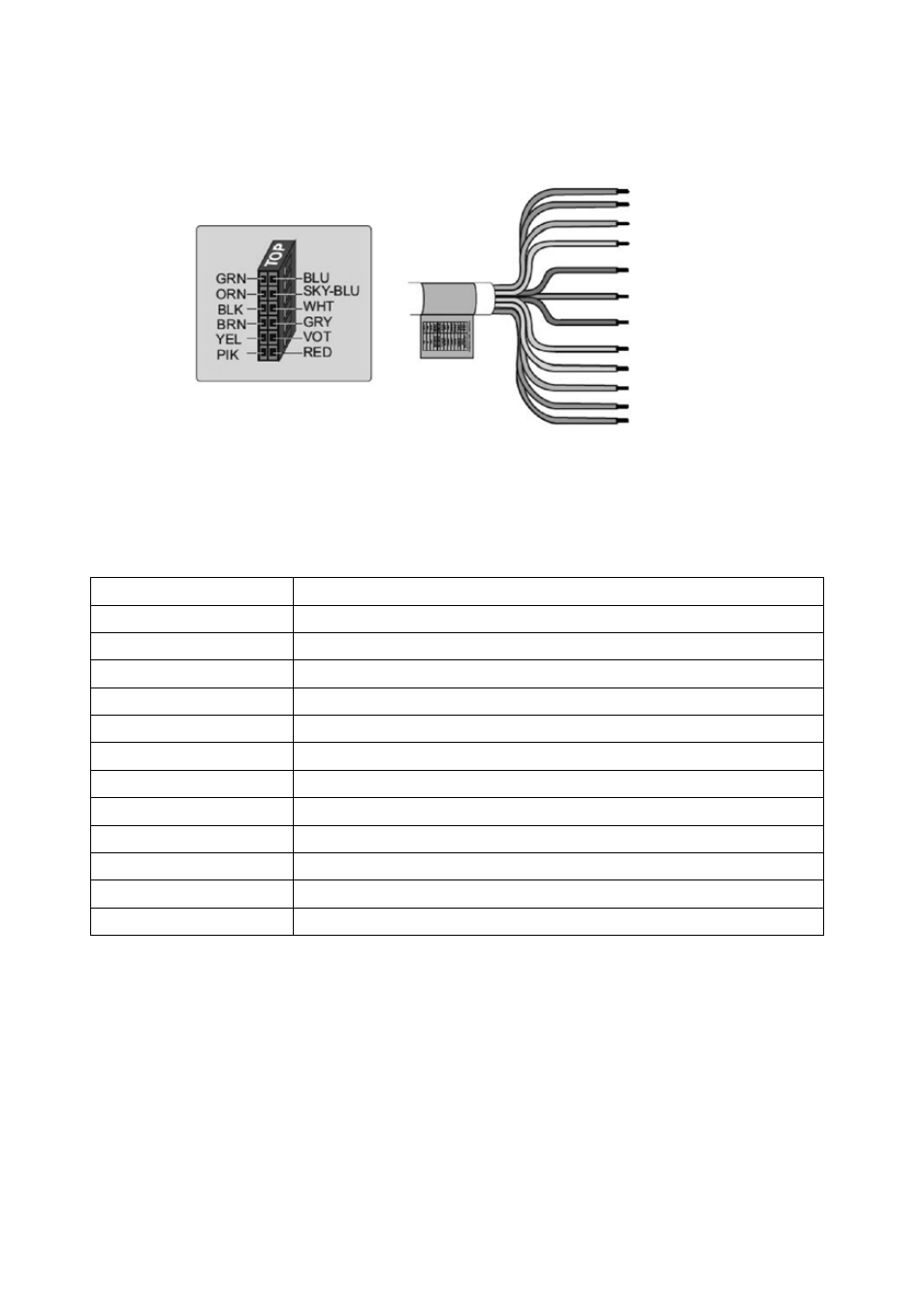

4.1 CÄBLE COULEURS & ETIQUETTE DE L'AFFICHAGE DES
COULEURS
Description du câble de connexion :
COULEUR DESCRIPTION
ROSE ZOOM
ROUGE COMMUN
JAUNE FOCUS
VIOLET Sortie M/D
MARRON TOUCHE A/D
BLEU RS-485(-)
VERT RS-485(+)
BLEU CLAIR RS-232 TXD
ORANGE RS-232 RXD
NOIR Terre
BLANC EXT-OUT
GRIS EXT-IN
<CABLE A 12 BROCHES >
