4.2 ENTREE EXTERNE

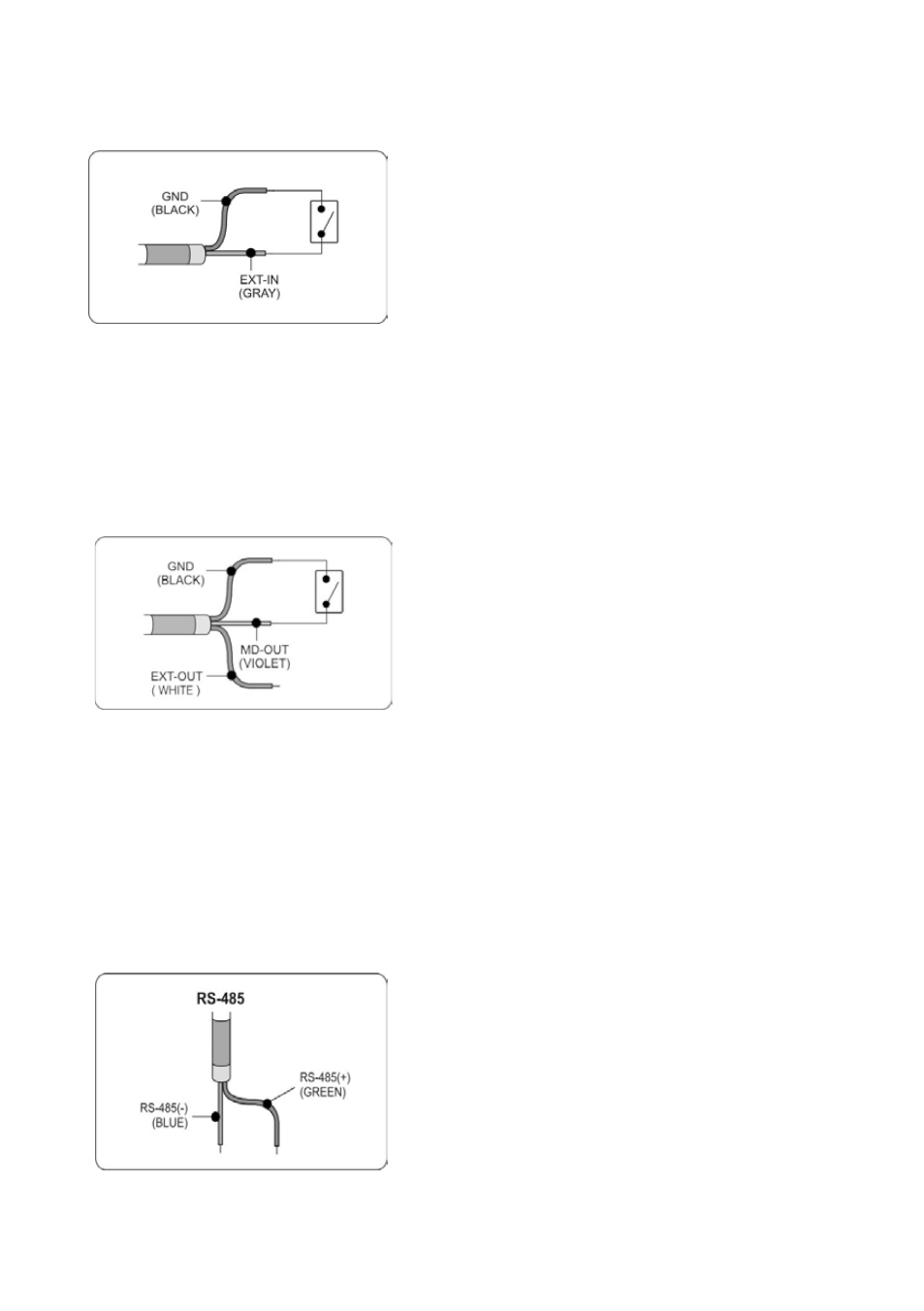

Elle est connectée à un capteur externe pour recevoir des signaux de détection jour/nuit
ALARME/MD -> EXT
•
EXT-IN - OUVERTE : COULEUR /
ALARME OFF
- FERME : B/N / ALARME ON
* Note : Les deux paramétrages, ci-dessus, peuvent être réglés en même temps.
4.3 SORTIE EXTERNE
La tension de sortie de EXT-OUT et de MD-OUT est différente selon le paramétrage
des D/N et MD. Voir ci-dessous pour plus d'informations
1. Tension de sortie EXT-OUT
La tension de sortie de EXT-OUT pour la
COULEUR et le N/B est comme suit.
• EXT-OUT - COULEUR : 0V
- N/B 5V
2. Tension de sortie MD-OUT
La tension de sortie MD-OUT est comme
suit en cas de MD
lorsque le "MENU ALARME/MD ->
MODE" est paramétré sur MD, MD+EXT
• MD-OUT - MD OFF : 0V
- MD-ON : 3,3V
4.4 CONNEXION RS-485
Connexion au RS485 : La caméra peut être
contrôlée à distance à l'aide d'un appareil
externe ou d'un système de commandes comme
un clavier, grâce au semi-duplex RS-485.
Connectez les Rx+, Rx- à Rx+ et Tx, marqués,
du système de commande du RS-485.
