HT3000 HOST
7
FRENCH
6 INSTALLATION
POSITIONNEMENT DES 2 UNITÉS
Le système HT3000 HOST est formé de deux unités distinc-
tes (HOST et projecteur HT3000). Chaque unité est dotée
d’un câble d’alimentation et connectée à l’autre unité par un
câble à fibres optiques de 20 m de long. L’étagère d’un meu-
ble est un bon emplacement pour placer le système HOST.
Contrôler la bonne stabilité du plan d’appui et que l’unité dis-
pose d’un espace suffisant aux fins d’une bonne ventilation
(au moins 3 cm). Placer le projecteur sur un plan stable ou
utiliser l’étrier (en option) en cas d’installation fixe au plafond.
! ATTENTION : Pour l’installation au plafond avec l’étrier de
suspension, suivre scrupuleusement les instructions et les rè-
gles de sécurité reportées dans le paquet de l’étrier.
Positionner le projecteur à la distance désirée de l’écran:
la dimension de l’image projetée est déterminée par la dis-
tance entre l’écran et l’objectif du projecteur et dépend du
zoom optique configuré. Voir le chapitre SETUP pour plus de
détails.
INDICATIONS DES VOYANTS DES 2 UNITÉS
POSITIONNEMENT DES 2 UNITÉS
La télécommande en dotation (IR fonctionnant à infrarouge)
permet le contrôle complet du système. Cette télécommande
est unique pour le système HOST™ et le projecteur et peut
donc être pointée indifféremment sur chaque unité, car cel-
les-ci disposent toutes deux d’un récepteur IR placé sur la
façade plus un récepteur IR placé au dos du projecteur. La
connexion entre les deux unités s’effectue avec un câble à
trois fibres optiques dont chacune dispose d’un connecteur
LC. La longueur standard du câble (20 m) permet de le posi-
tionner plus facilement.
! ATTENTION :
Pendant l’installation du câble à fibres optiques :
• Manipuler les fibres avec le plus grand soin : manipuler
le câble uniquement en amont du point de connexion. N’exer-
cer aucune traction sur les fibres ou les connecteurs, mais
uniquement sur le câble.
• Ôter le cache de protection uniquement lors de l’insertion
du connecteur : tout contact avec d’autres corps pourrait l’en-
dommager et le rendre inutilisable.
• Brancher soigneusement les fibres aux connecteurs corres-
pondants situés sur le panneau arrière du système HOST™
et au dos du projecteur.
• Veiller à ne pas invertir les fibres : faire coïncider les numé-
ros reportés sur les fibres aux numéros des connecteurs.
• Contrôler la bonne insertion des connecteurs.
• Contrôler l’absence de nœud au niveau du câble, et s’il est légè-
rement plié, veiller à ce que le rayon de l’arc soit inférieur à 2 cm.
• Veiller à ce que le câble ne puisse être tiré : ceci pourrait
causer le débranchement des connecteurs outre à les en-
dommager.
Après avoir retiré les caches de protection situés sur les
connecteurs des fibres et sur les connecteurs du panneau,
insérer soigneusement les fibres aux connecteurs correspon-
dants en faisant coïncider les numéros reportés sur chaque
élément. Manipuler les fibres optiques et les connecteurs
avec le plus grand soin.
CONNEXIONS DES SOURCES VIDÉO
Brancher les câbles provenant des sources vidéo sur le
panneau arrière du système HOST, l’éventuel câble série
provenant du dispositif externe de contrôle et les fibres de
connexion au projecteur. Pour obtenir les meilleures presta-
tions du système HT3000 HOST, connecter les différentes
sources de signal avec des câbles de bonne qualité spécifi-
ques pour les applications vidéo.

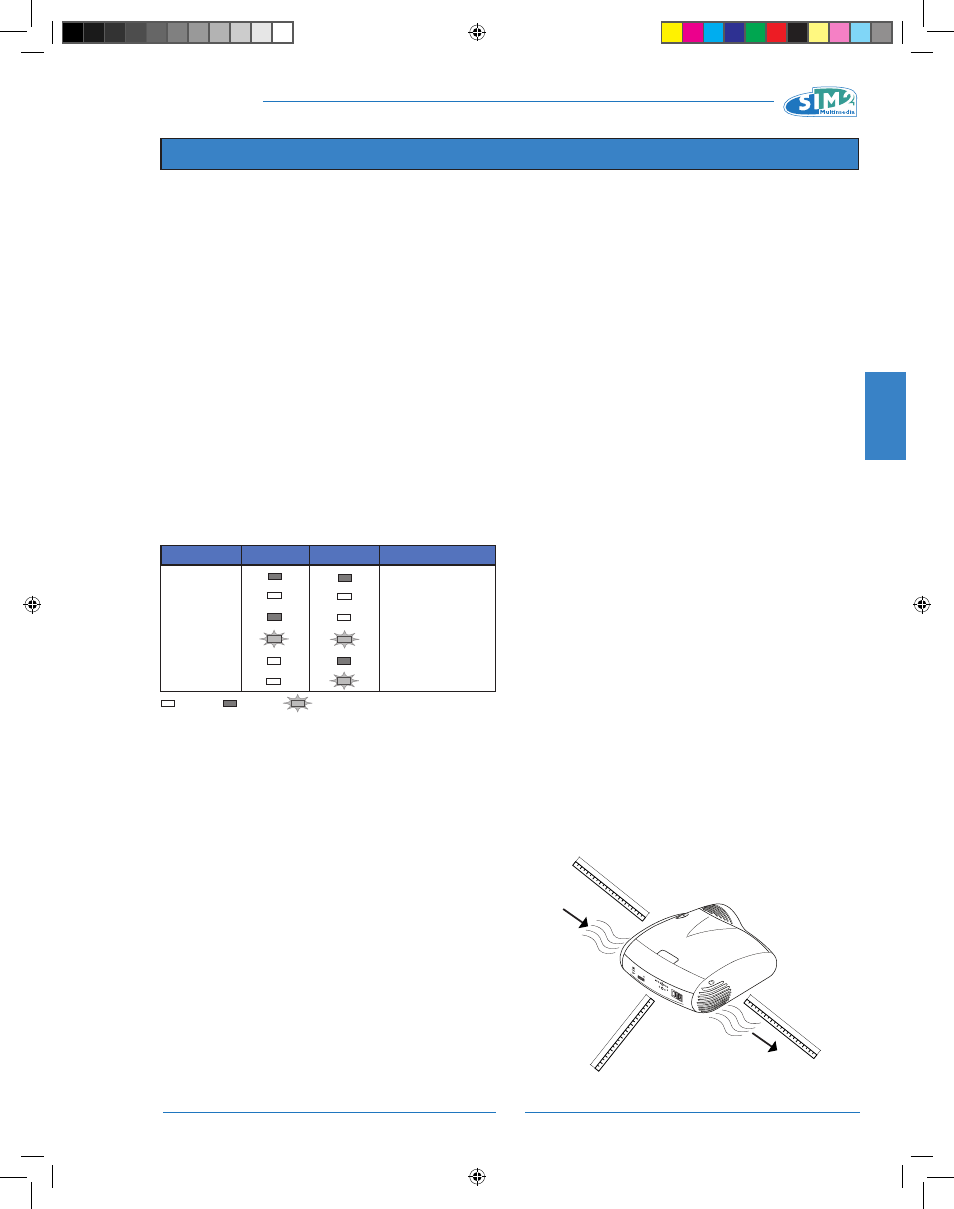

VENTILATION DU PROJECTEUR
«La lampe située à l’intérieur du projecteur produit énormé-
ment de chaleur, et nécessite donc d’un flux d’air continu
pour maintenir un fonctionnement optimal. Les fissures d’en-
trée et de sortie d’air sont placées sur les côtés du projecteur
et ces prises d’air doivent nécessairement être dégagées de
tout obstacle. SIM2 conseille de maintenir un espace libre de
20 cm de chaque côté. Si le projecteur devait être installé à
l’intérieur d’un «Hush Box» ou d’un espace restreint, il faut
y faire parvenir de l’air froid pour maintenir une bonne venti-
lation. Une ventilation inappropriée entraîne la surchauffe du
projecteur, ce qui peut en provoquer une extinction fortuite et
causer des dommages à la lampe en en réduisant considéra-
blement la durée de vie.»
Initialisation
État Led Blue Led rouge
Standby
Allumé
Refroidissement
Erreur Eventoir
: Off : On : Cligotant
Surchauffe
Logo contre éclairé
Colour Blue
Colour Rouge
Off / Blue (*)
Colour Rouge
Colour Blue
Colour Rouge
(*): Selectionnable par OSD
air inlet
air outlet
20 cm (7,87 inches)
20 cm (7,87 inches)
20 cm (7,87 inches)
