CA-10 SATEL 23
En cas de zones à deux résistances (2EOL), le circuit du détecteur se ferme par deux
résistances de 1.1 k
Ω
. Les zones de type 2EOL, permettent à la centrale de contrôler
simultanément l’état du détecteur et son contact de sabotage (voir: Fig. 9).
EOL/NO
NO TMP COM 12V C TMP
CA-10
COM COM Z2 Z3 Z4 Z5 Z1 COM
2,2k

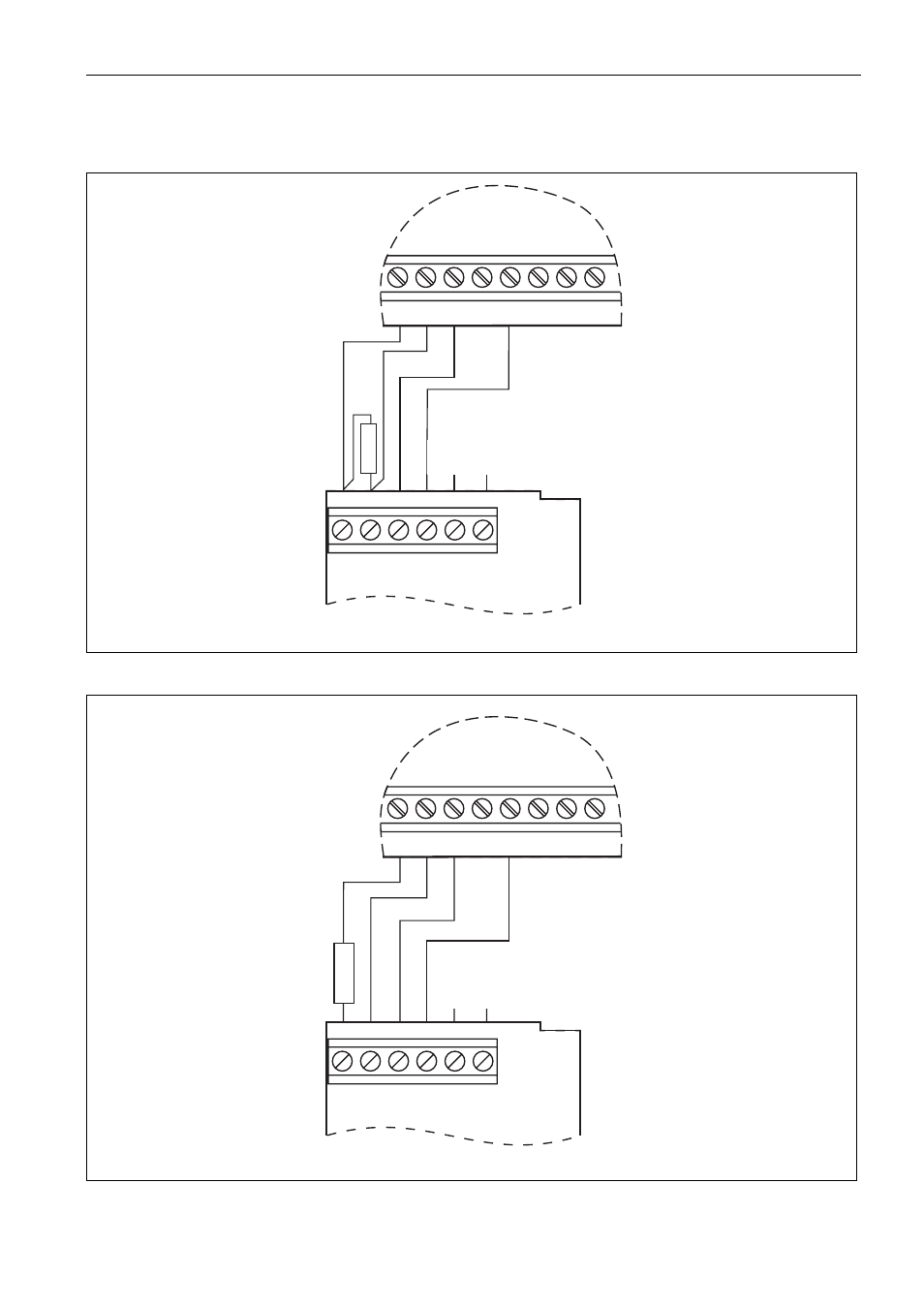

Fig. 9. Exemple de raccordement d’un détecteur du type NO dans la configuration EOL.
EOL/NC
NC TMP COM 12V NC TMP
2,2k
CA-10
COM COM Z2 Z3 Z4 Z5 Z1 COM
Fig. 10. Exemple de raccordement d’un détecteur du type NC dans la configuration EOL.
alimentation
alimentation
