CA-10 SATEL 19
Le contact du clavier n’est pas relié au circuit de sabotage du système. La centrale détermine
son état à partir des données reçues depuis le clavier. Lorsque la centrale est en mode de
service, ce contact n’est pas contrôlé.
DESCRIPTION DES
BORNES
CLAVIER CENTRALE
KPD +KPD
DTA DATA
CLK
CLK1
ou CLK2
ou CLK3
ou CLK4
COM COM
Z1 – vers dét.
Z2 – vers dét. Zones
additionnelles du
système

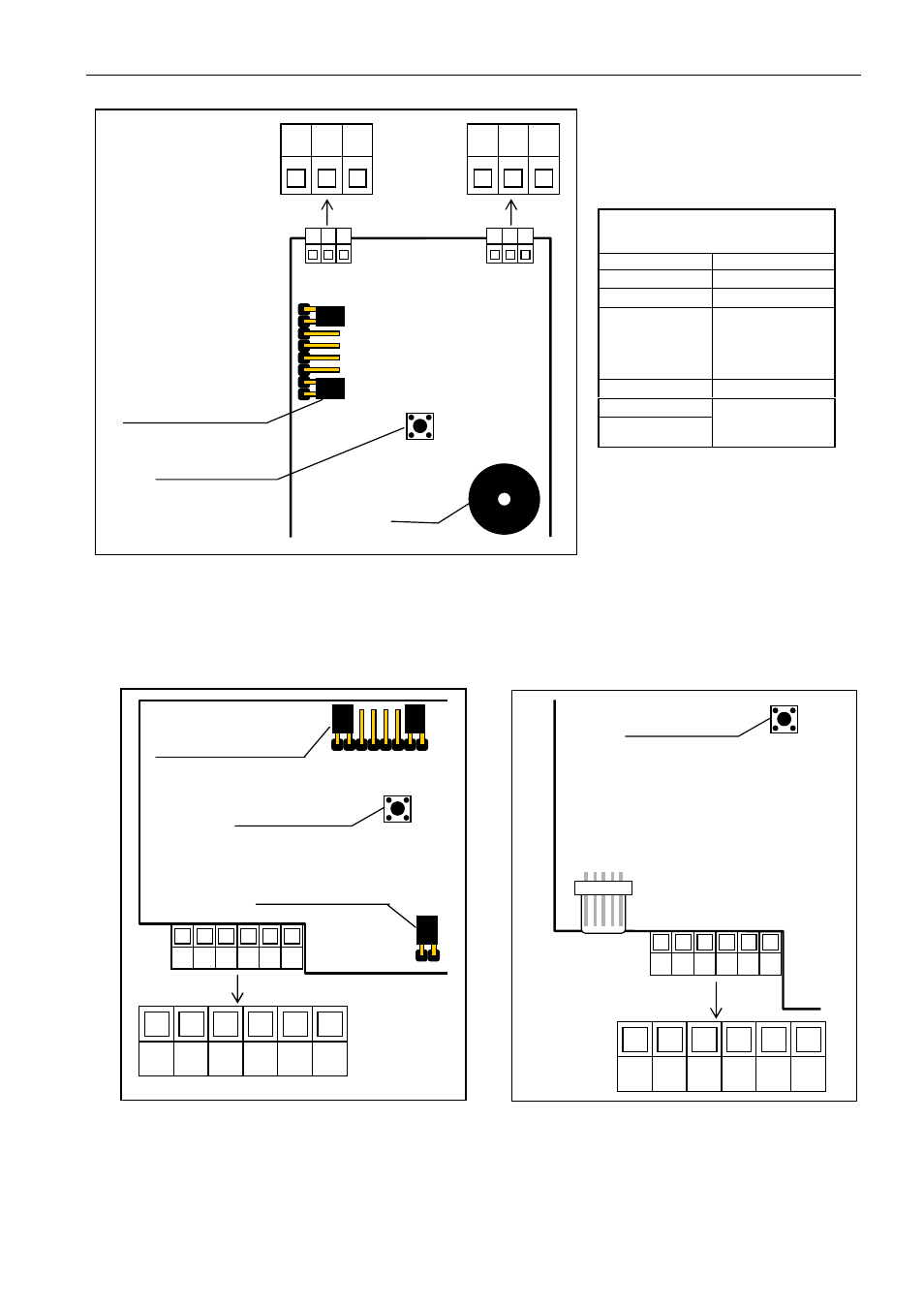

Figure 3. Vue de la carte du clavier CA-10 KLED-S
D
C
B
A
buzzer
contact
d’autoprotection
cavalier de réglage
d’adresse du clavier
Z2 COM Z1 KPD CLK DTA
Figure 4. Vue de la carte du clavier
CA-10 KLED.
+KPD CLK DATA Z1 COM Z2
cavalier de rétro-
éclairage du clavier
D C B A
cavalier de réglage
d’adresse du clavier
contact
d’autoprotection
Figure 5. Vue de la carte du clavier
CA-10 KLCD.
+KPD CLK DATA Z1 COM Z2
contact
d’autoprotection
RS-232
