22 SATEL Manuel d’installateur
Raccordement d’un module d’extension de zones
Afin d’augmenter le nombre de zones, il est possible de raccorder un module d’extension de
zones au lieu d’un ensemble de claviers. Le module d’extension offre des zones de claviers
manquantes pour avoir une configuration complète. La procédure de raccordement de le
module d’extension est la même que pour le clavier successif. Il peut être utilisé en
combinaison avec plusieurs claviers. Les détails relatifs au raccordement ont été présentés
dans l’instruction de montage du module d’extension.
Les claviers LCD pourront fonctionner dans le système d’alarme uniquement en association
avec un module d’extension en version fabriquée depuis février 1998.
L’adresse du module d’extension devra être programmée en tant qu’adresse des claviers
successifs:
•
deuxième, troisième et quatrième – si le module d’extension est connecté à CLK2
•
troisième et quatrième – si le module d’extension est connecté à CLK3
•
quatrième – si le module d’extension est connecté à CLK4.
Raccordement des détecteurs
La centrale CA-10 peut fonctionner avec des détecteurs quelconques. Chaque zone de la
centrale peut fonctionner en configuration:
•
NC (normalement fermée),
•
NO (normalement ouverte),
•
EOL (à résistance),
•
2EOL/NO (à deux résistances, détecteur de type NO),
•
2EOL/NC (à deux résistances, détecteur de type NC).
NC
NC TMP COM 12V NC TMP
CA-10
COM COM Z2 Z3 Z4 Z5 Z1 COM

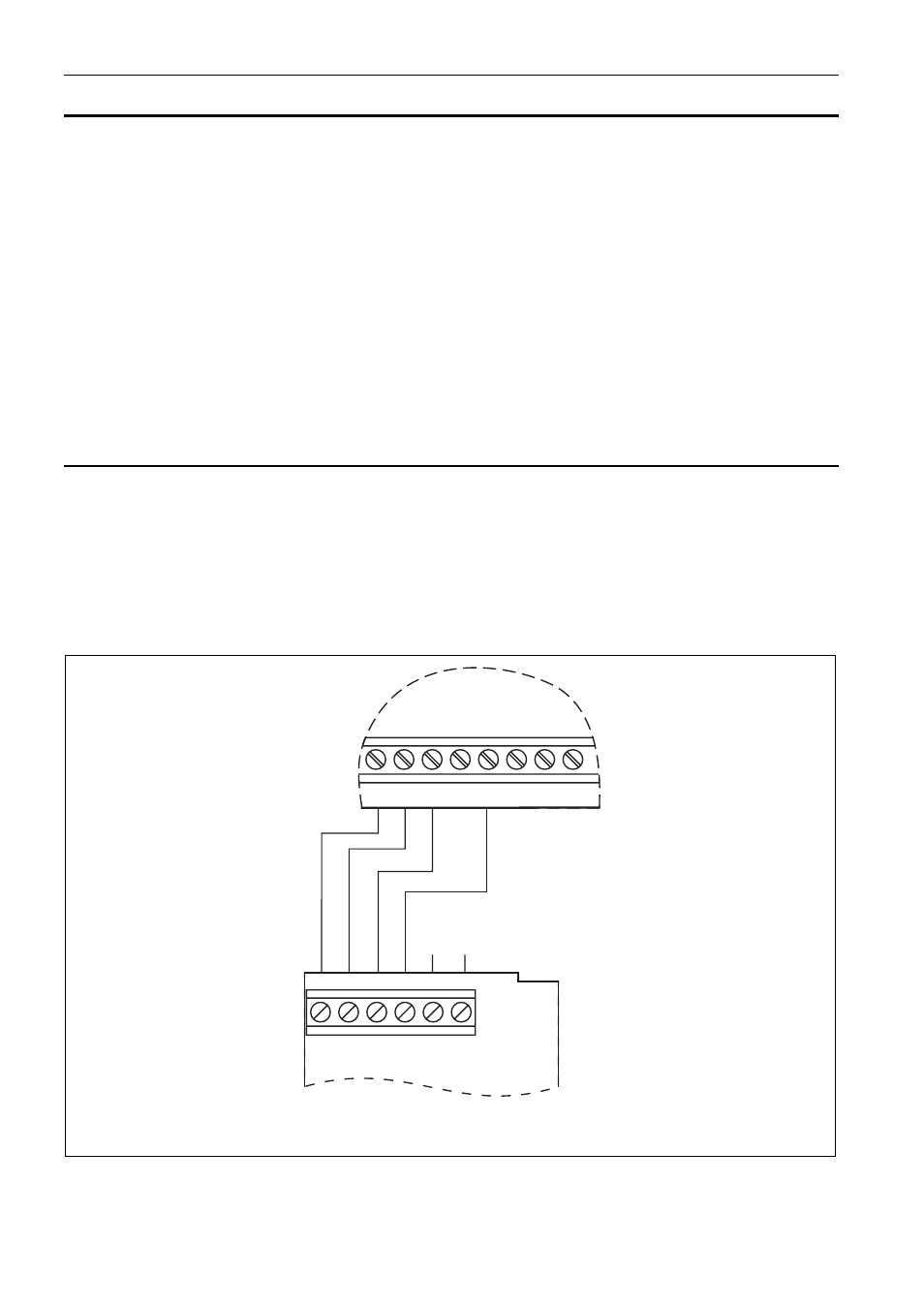

Fig. 8. Exemple de raccordement d’un détecteur du type NC à la centrale (le détecteur du
type NO on connecte identiquement).
Lorsqu’une zone fonctionne en configuration avec une résistance (EOL), pour fermer le
circuit du détecteur, il est nécessaire d’utiliser une résistance 2.2 k
Ω
.
alimentation
