Manuel d’Utilisateur VERSA 10
Note : Si l’option globale G RADE 2 option est activée par l’installateur, le passage
de l’afficheur en mode de présentation de l’état de zone (touche ) est
impossible.
Quel que soit le mode choisi, si des événements déterminés se produisent, des informations
suivantes s’affichent (plus haute position = plus grande priorité de l’état présenté) :
− comptage de temporisation d’autoarmement ;
− comptage de temporisation d’entrée ;
− comptage de temporisation de sortie ;
− alarme depuis la zone – le message contient le nom de la zone qui a déclenché
l’alarme et reste affichée jusqu’à ce que l’alarme soit désactivée (en cas d’alarme
depuis plusieurs zones, les messages concernant les alarmes successives sont
affichés en alternance toutes les 2 secondes - utiliser la touche
ou
pour
les faire défiler) ;
− alarme dans la partition – le message contient le nom de la partition où l’alarme s’est
produite et reste affiché jusqu’à ce que l’alarme soit désactivée (s’il y a une alarme dans
les deux partitions, les messages concernant l’alarme sont affichés en alternance toutes
les 2 secondes dans la première et la deuxième partition - utiliser la touche
ou
pour les faire défiler) ;
− sabotage a eu lieu, appeler le service – le message est affiché jusqu’à ce que
la mémoire de panne soit effacée par une personne utilisant le code de service (voir :
description des fonctions d’utilisateur 7. E
TAT DU SYSTEME ).
Note : Si l’option globale G RADE 2 option est activée par l’installateur, les messages sur
les alarmes et le sabotage ne sont pas affichés.
6.2 Voyants présentant l’état de zones [claviers LED]
Note : Si l’option globale G RADE 2 option est activée par l’installateur, les voyants du clavier
LED ne présentent l’état de zones que lorsque le code est entré et validé à l’aide
de la touche
.
30 voyants LED numérotés dans le clavier LED fournissent des informations sur l’état
de zones du système. Lorsque les fonctions d’utilisateur sont utilisées, les voyants
transmettent des informations supplémentaires selon la fonction sélectionnée.

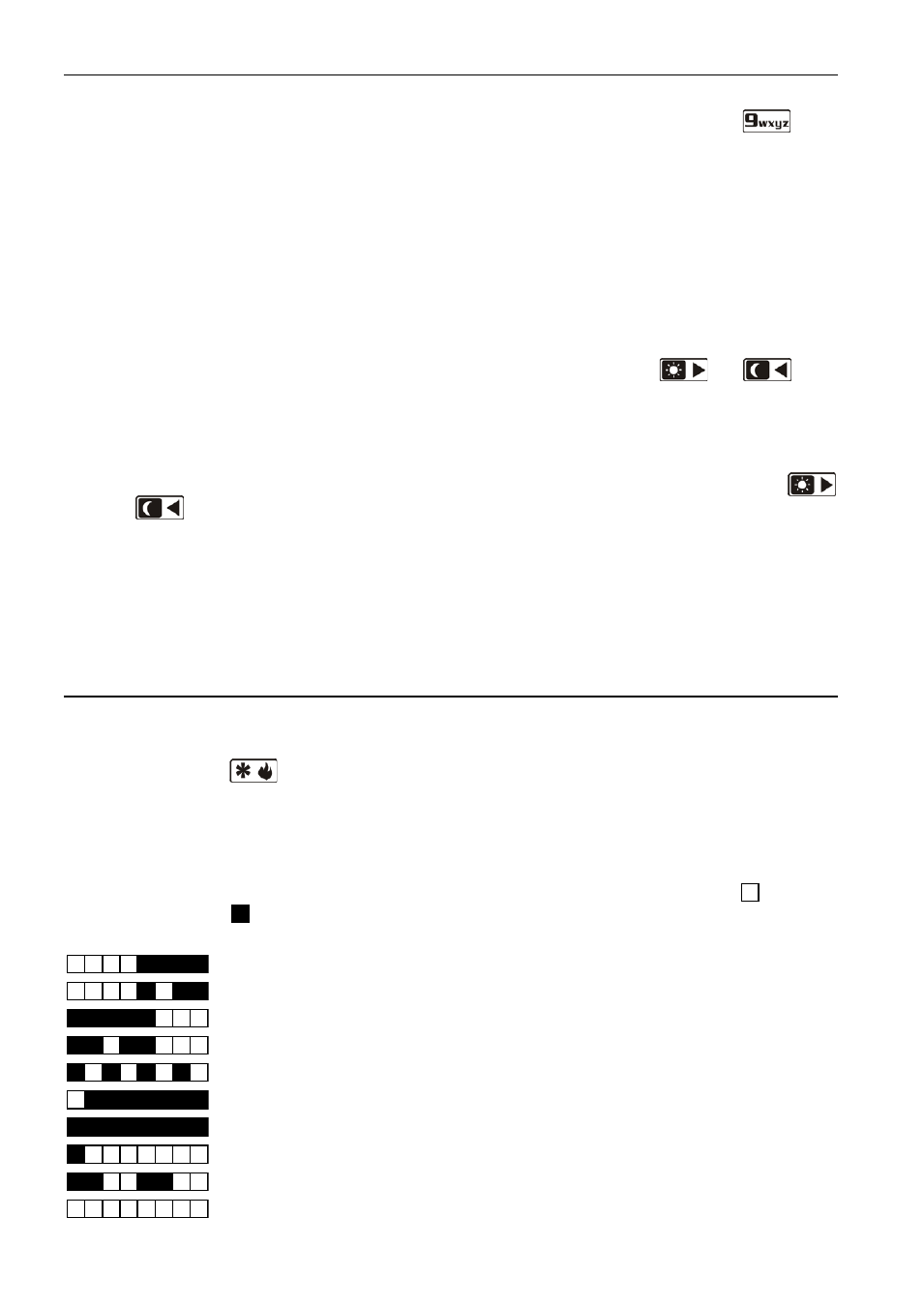

Le mode de l’information sur l’état de zone à l’aide du voyant LED est présenté sous forme
graphique ci-dessous. Chaque schéma d’allumage couvre environ 2 secondes (
- voyant
n’est pas allumé ; - voyant est allumé). La position plus haute dans la liste signifie
la priorité plus grande de l’état présenté.
– zone inhibée (ne s’affiche pas en armement),
– zone isolée (ne s’affiche pas en armement),
– violation longue de la zone (ne s’affiche pas en armement),
– pas de violations de la zone (ne s’affiche pas en armement),
– zone qui a déclenché une alarme comme première,
– sabotage de la zone (zone type 2EOL),
– zone violée,
– mémoire de sabotage (zone type 2 EOL),
– mémoire d’alarme,
– zone en état normal.
