8

REMKO GPM

L‘interruption de l‘alimentation
électrique pendant le
fonctionnement du brûleur est
interdite pour la même raison, car
l‘absence d‘une post-aération de
l‘échangeur thermique pourrait
entraîner les problèmes suivants :

surchauffe des appareils, avec

extinction de la garantie

déclenchement du thermostat de

sécurité et déverrouillage manuel

endommagement de la

soufflante du brûleur

Si un nouveau besoin en chaleur
devait apparaître pendant la phase
de post-aération, la platine de
commande attendra la mise hors
service des ventilateurs avant de
procéder à une remise à zéro et de
recommencer un nouveau cycle.

Ventilateurs

La mise en circuit des ventilateurs
à air de circulation est commandée
dans le temps par la platine de
commande, le temps commençant à
s‘écouler au moment de la mise en
circuit du brûleur principal.
La mise en circuit temporisée
empêche l‘air froid de pénétrer dans
le local.
La temporisation préréglée peut
se situer entre 0 et 255 secondes
[Paramètre C3].
Si la valeur est sur zéro, les
ventilateurs sont démarrés en même
temps que le brûleur.

Mise hors service de l‘appareil

S‘il n‘y a plus de besoins en chaleur
(la température ambiante est
supérieure à la consigne réglée), la
platine de commande désactive le
brûleur. La soufflante du brûleur
continue à marcher pendant un
temps défini pour aérer la chambre
de combustion. Ce réglage ne peut
pas être modifié.

Le ou les ventilateurs à air de
circulation continuent également à
marcher, jusqu‘à ce que l‘échangeur
thermique ait refroidi.
La temporisation peut se situer entre
0 et 255 secondes [Paramètre C4].

Thermostat(s) de sécurité

Les appareils disposent d‘un
thermostat de sécurité (STB)
pour chaque ventilateur avec un
déverrouillage automatique et une
sécurité positive ; un déclenchement
de l‘élément sensible entraîne une
mise hors service de sécurité.
Le thermostat est monté au niveau
de l‘échangeur thermique pour
surveiller la température à la sortie
de celui-ci.
Par le biais de l‘appareil de
surveillance de la flamme, le
déclenchement du thermostat
entraîne la mise hors service
du brûleur jusqu‘au blocage de
l‘appareil de surveillance.
Le blocage de l‘appareil dû au
déclenchement du thermostat
de sécurité est signalé par le
dérangement F2.

Signalisation des LED

La face avant de l‘appareil renferme
une LED verte et une LED rouge.
Si la LED verte brille, l‘appareil est
branché au secteur.
Si la LED rouge brille, l‘appareil
présente un dérangement.
Si l‘appareil fonctionne avec le
régulateur de température ATR-6, la
LED brille en permanence en cas de
dérangement.
Le code d‘erreur est affiché à l‘écran.
Sans régulateur, la cause du
dérangement peut être identifiée
immédiatement par les différents
types de lumière de la LED rouge :
F1 - La LED brille sans arrêt
F2 - La LED clignote rapidement à

deux reprises

F3 - La LED clignote rapidement à

trois reprises

F4 - La LED clignote rapidement à

quatre reprises

F8 - La LED clignote sans arrêt
F6 - Les LED rouge et verte

clignotent alternativement

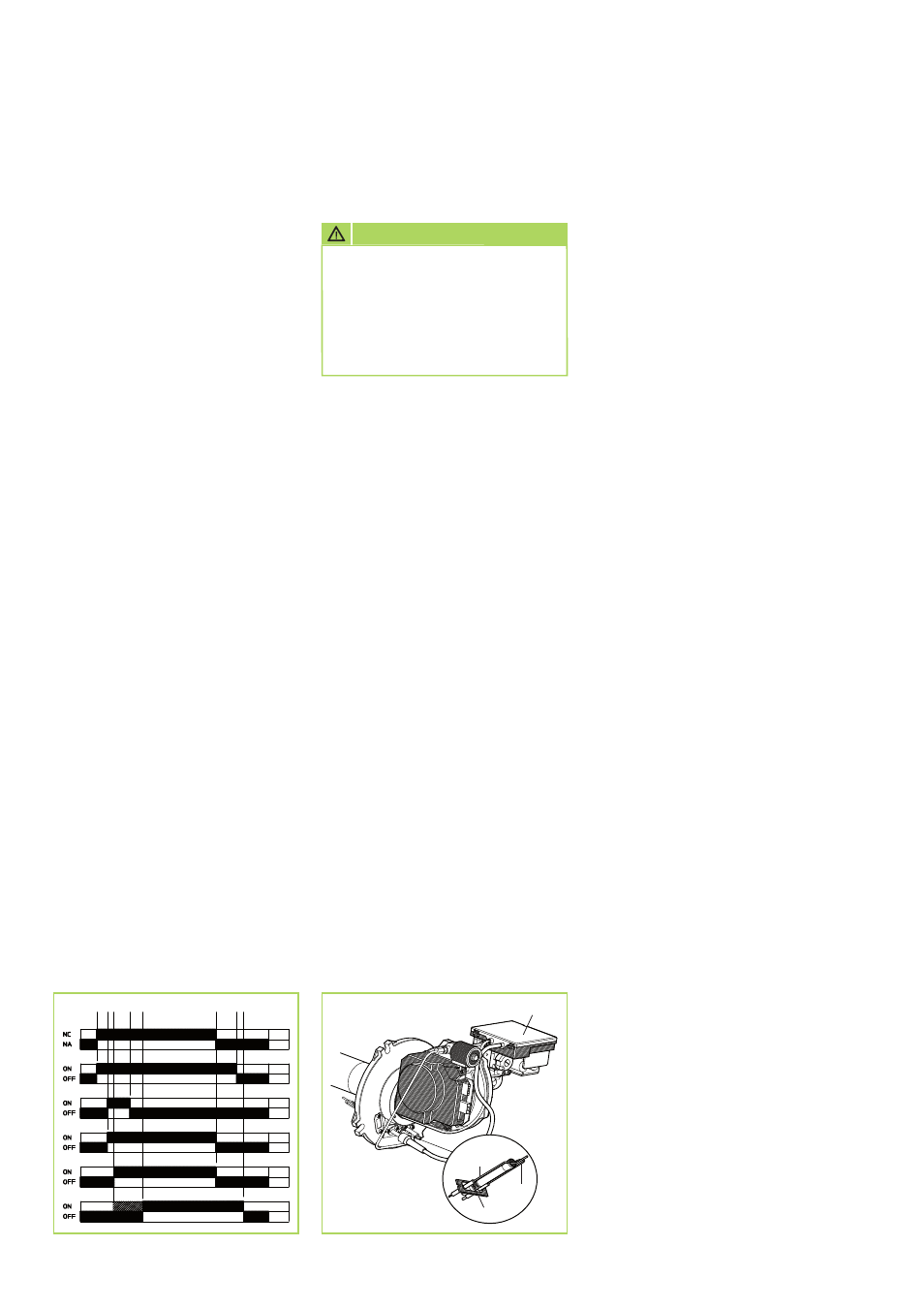

BC D E

F

GH

Besoin de chaleur

Brûleur du ventilateur

EVP - Flamme d‘allumage

EV1 - 1ère soupape à gaz

EV2 - 2e soupape à gaz

EV2 - 2e soupape à gaz

Ne réglez pas le paramètre
C4 à des valeurs inférieures à
un temps de fonctionnement
minimum de 90 secondes
pour refroidir la chambre de
combustion.

ATTENTION

Unité du brûleur
à gaz

Brûleur à gaz d‘allumage

Appareil de commande

Buse à gaz

Électrode

d‘allumage

Électrode de

surveillance
