42

REMKO GPM

(ENTRIEGELUNG)

(WECHSELSCHALTER)

(SOMMER)

(WINTER)

(Ein / Aus)

Réglette à bornes M1

N L

230V 50Hz

M1

VA1

VA2

N

L

P

E

N

L

PE

LED

NTC

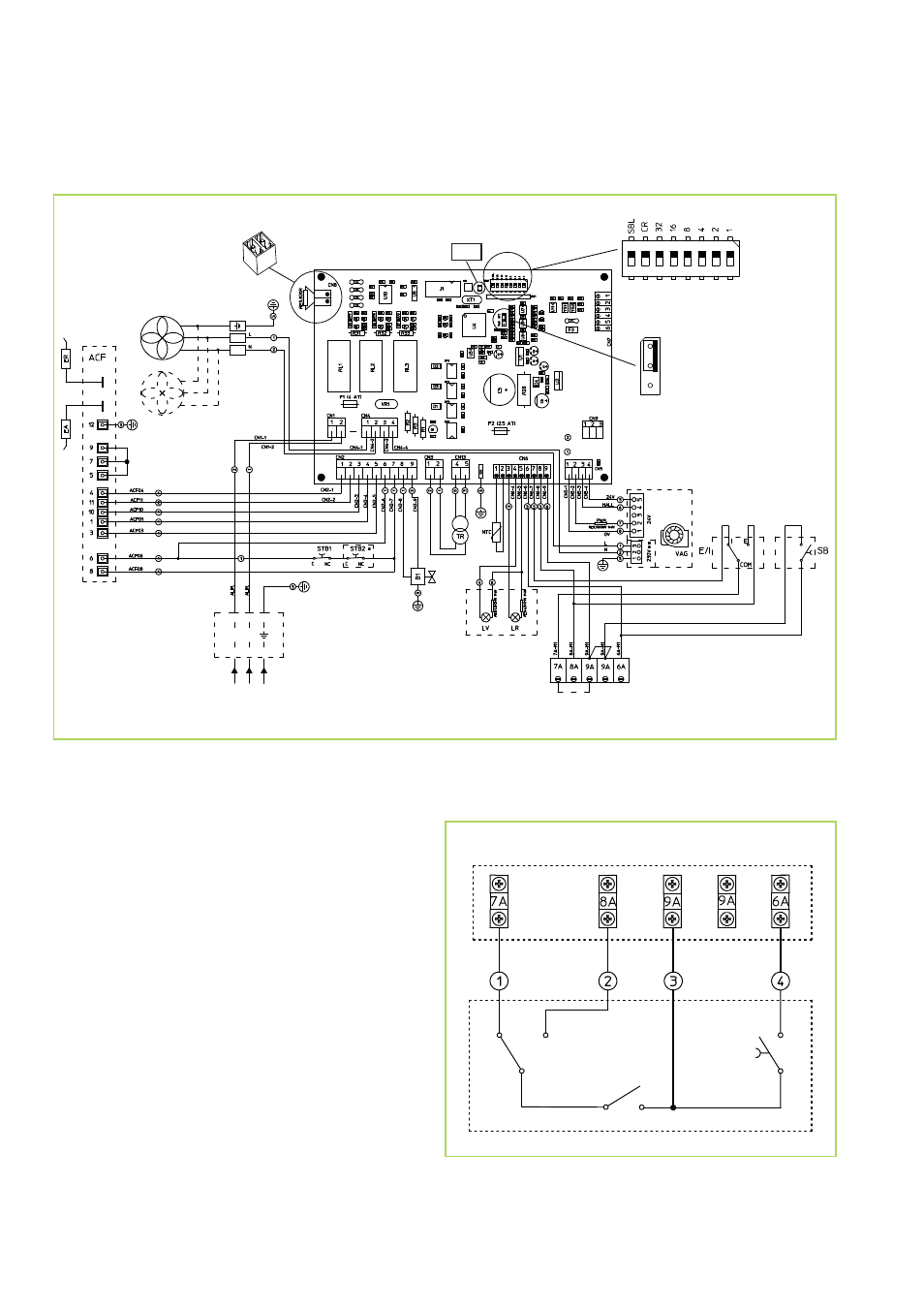

Schéma de connexions électrique

Légende :
ACF = appareil de surveillance de la flamme
B1

= électrovanne brûleur d‘allumage

CN = connexion régulateur de température
EA

= électrode d‘allumage

ER

= électrode d‘ionisation

E/I

= commutateur été/hiver

F1

= fusible 4 A

F2

= fusible 2,5 A

LR

= témoin des dérangements

LV

= témoin de service

M1 = réglette à bornes
NTC = palpeur NTC 1
SB

= touche d‘antiparasitage

STB = thermostat de sécurité (réinitialisant)
TR

= transformateur 230/24 V

VA1 = ventilateur à air de circulation
VA2 = ventilateur à air de circulation

(uniquement GPM 55/75)

VAG = ventilateur de brûleur

Nous nous réservons le droit d‘apporter des modifications constructives servant au progrès technique.

CN

(Été)

(Inverseur)

(Marche/Arrêt)

(Hiver)

Déverrouillage
