Branchement de gaz
LÉGENDE
1 = électrovanne à gaz
brûleur principal
2 = électrovanne à gaz
brûleur d‘allumage
3 = régulateur de pression
4 = électrovanne à gaz de sécurité
5 = filtre à gaz
(pas de surface filtrante)
6 = pièce de raccord empêchant les
vibrations (sur place)
7 = filtre à gaz avec grande surface
filtrante (sur place)
8 = robinet d‘arrêt de gaz (sur place)
1 2 3 4 5 6 7 8

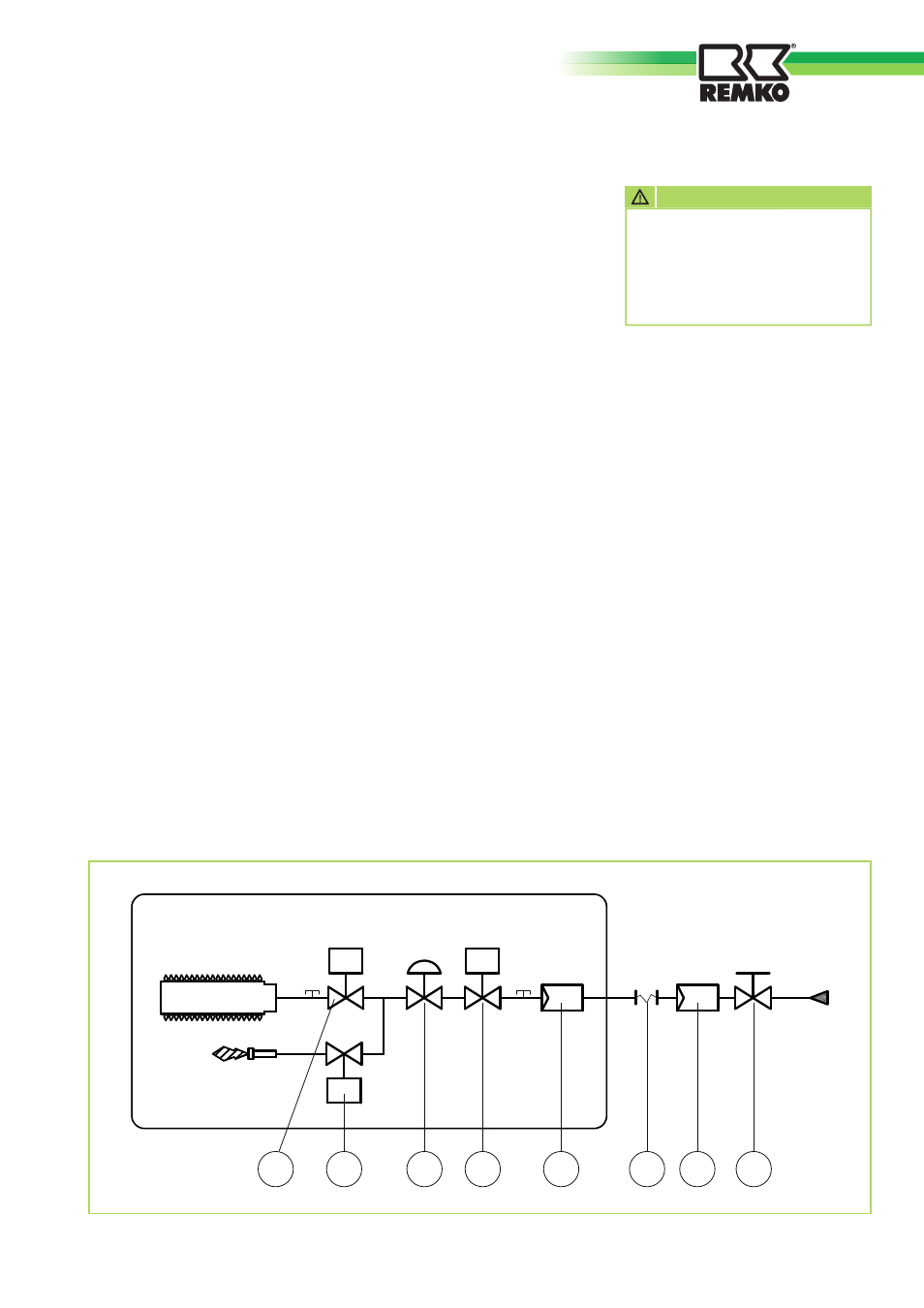

Structure schématique des composants de gaz fournis
Exécution sur place par
l‘entreprise d‘installation
L‘installation du branchement de
gaz sera réalisée uniquement par
un personnel technique autorisé
(agréé par l‘entreprise de distribution
de gaz) en tenant compte des
prescriptions correspondantes sur le
type de gaz en question.
La section des conduites sera
déterminée en tenant compte de la
puissance connectée de l‘appareil,
de la résistivité totale ainsi que de la
pression d‘alimentation du gaz.
La pression d‘alimentation requise
sera assurée par le client (en fonction
du type de gaz).
Selon le rendement de l‘appareil,
la quantité et la pression de gaz
requises doivent être disponibles en
permanence pendant l‘exploitation
de l‘installation.
L‘appareil est branché avec un
raccord à filet mâle R 3/4“ ou R 1“.
La conduite d‘amenée de gaz
sera un raccord à vis desserrable
approprié, exempt de tension et de
vibration.
Les composants prescrits dans les
directives correspondantes et requis
localement dans la conduite de
gaz, tels le réducteur de pression, les dispositifs d‘arrêt, etc., ne sont
pas fournis et devront être mis à
disposition par le client.
En outre, il est recommandé de
monter un filtre à gaz à grand
rendement sans régulateur de
pression, car la surface filtrante du
filtre monté par défaut en amont de
la vanne de gaz est limitée.
Les normes en vigueur permettent
une pression maximale de 60 mbar
à l‘intérieur des locaux et de la
salle de chauffage ; les pressions
supérieures doivent être réduites
avant l‘admission dans la salle de
chauffage ou le local de l‘appareil.
Avant la première mise en service,
nettoyez et ventilez soigneusement
la conduite d‘alimentation de gaz
par des mesures appropriées.
Assurez-vous que le raccord
de l‘appareil à la conduite
d‘alimentation est étanche au gaz.
Vérifiez l‘étanchéité de tous les
raccords à vis de l‘aérotherme et de
la conduite de gaz.
En cas d‘emploi de sprays de
détection de fuites, ceux-ci doivent
répondre à la norme DIN 30657
(sans corrosion).
Nous nous réservons le droit d‘apporter des modifications constructives servant au progrès technique.
ATTENTION
Les travaux d‘installation sur
l‘installation de gaz et les
conduites d‘alimentation ne
doivent être réalisés que par un
personnel qualifié agréé.
