28
REMKO GPM
Branchement
électrique
Le branchement électrique de
l‘appareil sera exécuté par un
personnel qualifié (agréé par
l‘entreprise de distribution d‘énergie)
en conformité avec les dispositions
correspondantes.
Un interrupteur principal / de
secours sera disposé à un endroit
aisément accessible à portée de
vue de l‘appareil et sera protégé
contre tout actionnement illicite.
L‘interrupteur doit couper l‘appareil
du secteur sur tous les pôles avec
une ouverture de contact minimum
de 3 mm.
L‘interrupteur principal ne doit
être utilisé que dans des situ-
ations d‘urgence ou avant des
arrêts prolongés de l‘appareil.
S’il est utilisé pour éteindre
l’appareil pendant le service, le
ventilateur refoulant électrique
ne peut plus refroidir la cham-
bre de combustion. L’appareil
risque d’être endommagé.
ATTENTION
Montez en amont des appareils
un sectionneur multipôle à pro-
tection électrique appropriée.
La section de câble doit s‘élever
à au moins 1,5 mm².
ATTENTION
Les appareils ne doivent être
branchés au secteur qu‘avec des
prises de courant / fiches qui
interdisent toute inversion de
polarité.
Alimentation en tension : 230/1~/50
Section min. de l‘alimentation
secteur : 1,5 mm²
REMARQUE
La phase et le conducteur neutre
ne doivent en aucun cas être
intervertis lors du branchement,
sinon l‘appareil de surveillance
de la flamme interrompt le
service de l‘appareil pour des
raisons de sécurité.
Le dérangement F1 s’affiche.
REMARQUE
L‘emploi d‘un câble multipôle,
qui sert à la fois à la
régulation de température et
à l‘alimentation électrique,
n‘est pas autorisé pour
empêcher des perturbations
électromagnétiques.




Légende paroi arrière :
 = prise intégrée
 = fiche d‘appareil
 = introductions de câbles
 = palpeur de température de
l‘appareil

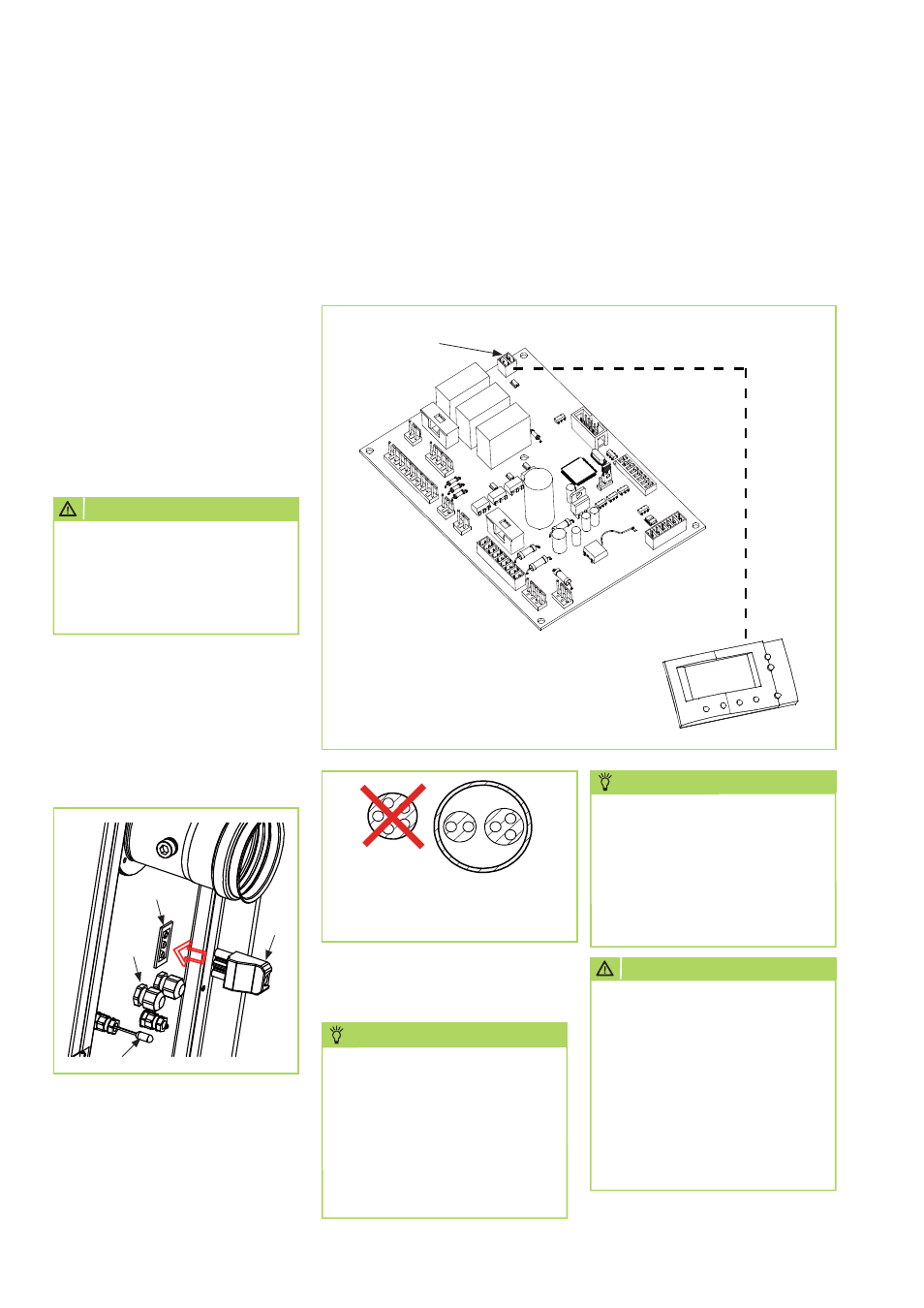

Connexion du régulateur de température ATR-6 à la platine de commande
Connectez la fiche (fournie) du régulateur de température au câble de bus
posé sur place, retirez de la platine de commande la fiche bipolaire [CN] avec
la résistance, puis remettez la fiche montée avec le câble de bus.
JA
NEIN!
B S
B = câble de bus
S = câble conducteur de tension
Nous nous réservons le droit d‘apporter des modifications constructives servant au progrès technique.
Régulateur de température
électronique ATR-6
Platine de
commande
Fiche CN
