26
REMKO GPM
Type B23 horizontal
Longueur de tuyaux maximum L1
sans embouts
Ø 80 Ø 100
Modèle Mètres
GPM15 29
GPM25 29
GPM35 26
GPM55 15
GPM75 18
Type B23 vertical
Longueur de tuyaux maximum L1
sans embouts
Ø 80 Ø 100
Modèle Mètres
GPM15 30
GPM25 30
GPM35 29
GPM55 17
GPM75 20
Exemples d‘installation
Foyer à gaz de type B23
Système de combustion dépendant
de l‘air ambiant.
Le circuit de combustion n‘est
pas étanche par rapport à
l‘environnement où il est installé.
L‘air de combustion est prélevé
directement dans le local où est
installé l‘appareil.
Les gaz d‘échappement peuvent être
évacués de deux manières :
a) à l‘aide d‘une conduite
horizontale (installation sur mur
extérieur) droite à travers le mur
extérieur
ou
b) si le toit est en même temps
le plafond, avec une conduite
verticale par le toit.
Avec cette variante, il faut garantir
une aération suffisante pour assurer
la bonne alimentation d‘air de
combustion.
On se sert pour cela d‘orifices
effectués dans les murs du local.
Les dimensions et propriétés
définies par les normes doivent être
respectées.
Observez en particulier les
paragraphes 5.2.2. de DVGW-TRGI
2008 et 7.2.2. de TRF.
L‘air de combustion doit toujours
être alimenté de l‘extérieur :
■ sur les installations d‘aspiration
mécaniques dans le local de
l‘appareil
■ si des surpressions ou des
dépressions peuvent apparaître
dans le local de l‘appareil
■ si l‘appareil est mis en place dans
un environnement fortement
poussiéreux
■ dans des garages automobiles
Dans cette variante, appliquez
une grille de protection sur la
conduite d‘alimentation de l‘air
de combustion pour empêcher
la pénétration des objets soli-
des d‘un diamètre supérieur à
12 mm.
ATTENTION
Grille de protection [S] pour
l‘aspiration de l‘air de combustion
GPM 15 - 55 ; N° d‘art. : 228960
GPM 75
N° d‘art. : 229060

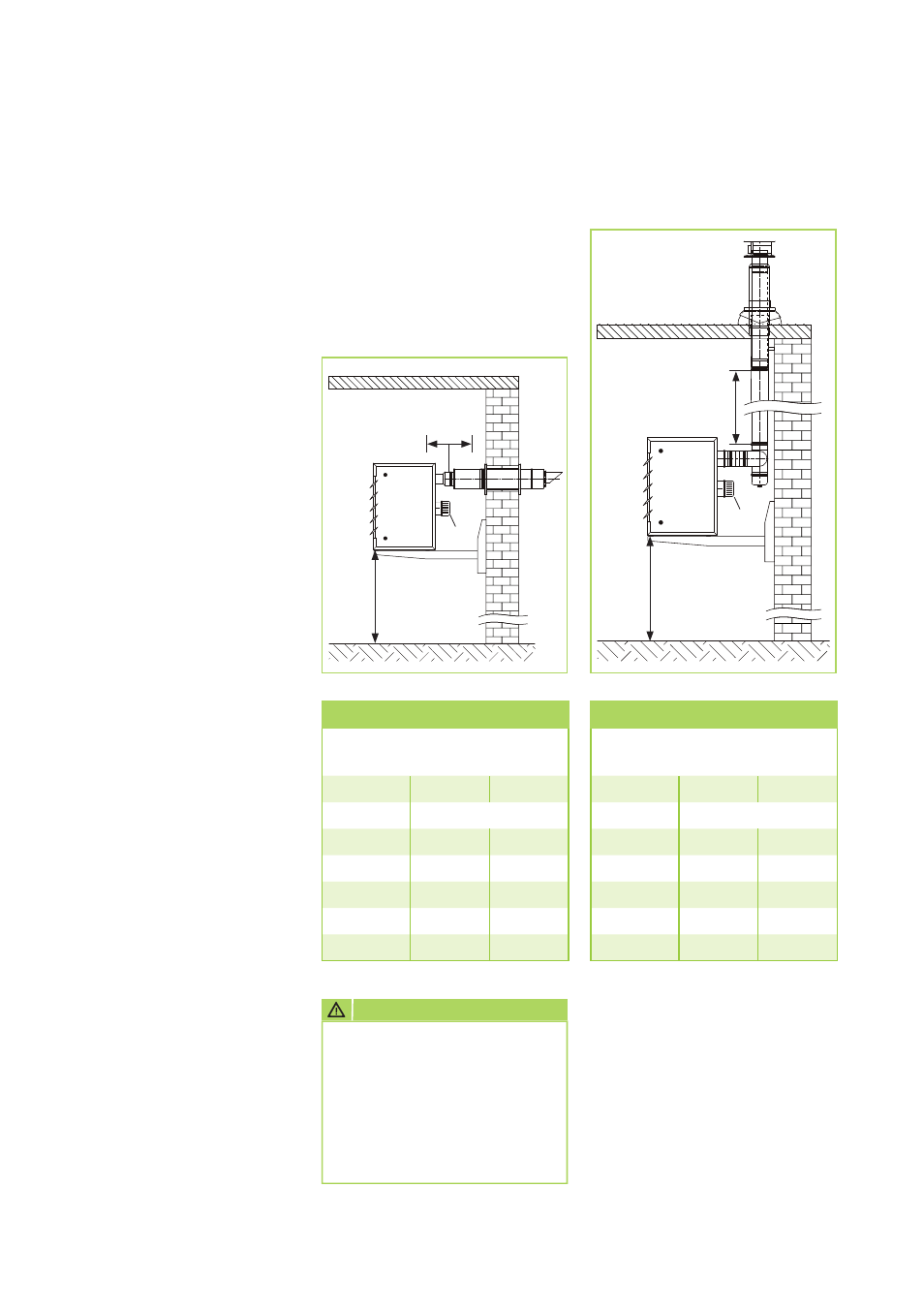

L1
Hauteur de
montage
2,5 - 3,5 m
S
Vue latérale
schématisée
L1
Hauteur de
montage
2,5 - 3,5 m
Vue latérale
schématisée
S
Type B23 horizontal à travers le mur
extérieur. Type B23 vertical à travers le
plafond.
