Les appareils sont livrés dans un
emballage de transport robuste.
Contrôlez les appareils dès la
réception et notez les éventuels
dommages ou pièces manquantes
sur le bon de livraison, puis
informez le transporteur et votre
partenaire contractuel. Aucune
garantie ne sera octroyée pour des
réclamations ultérieures.
Les climatiseurs ambiants RXT
351-1401DC sont équipés d'une
unité extérieure REMKO RXT...DC
AT et d'une unité intérieure RXT...
DC IT.
En mode Refroidissement, l'unité
extérieure rejette dans l'air ambiant la
chaleur accumulée par l'unité intérieure
dans la pièce à refroidir. En mode
Chauffage, la chaleur absorbée par
l'unité extérieure peut être diffusée
dans la pièce à chauffer au niveau de
l'unité intérieure.
Dans les deux modes, le rendement du
compresseur s'adapte aux besoins et
règle ainsi la température de consigne
avec un minimum de variations. Grâce
à cette "technique Inverter", des
économies d'énergie sont réalisées en
comparaison avec les systèmes Split
conventionnels, et les émissions sonores
sont considérablement réduites.
L'unité extérieure peut être montée
en extérieur ou, lorsque certaines
conditions sont réunies, en intérieur.
L'appareil est conçu pour l'intérieur
ainsi que pour le montage mural ou
sous plafonds. Elle est gérée par une
télécommande infrarouge. L'unité
extérieure se compose d'un circuit
frigorifique avec un compresseur,
un condenseur à lamelles, un
ventilateur de condenseur, une vanne
d'inversion et une vanne d'expansion
électronique (RXT 521-1401DC).
L'unité extérieure est commandée
par le dispositif de réglage de l'unité
intérieure. L'unité intérieure est
constituée d'un évaporateur à lamelles,
d'un ventilateur d'évaporateur, d'un
dispositif de réglage et d'une conduite
de condensat.
Sont disponibles en tant
qu'accessoires des consoles de
sol, consoles murales, conduites
de frigorigène, télécommandes à
câble et pompes à condensats.
Description de l'appareil
Transport et
emballage
Les unités intérieure et extérieure sont reliées par des conduites de frigorigène.
M1 - Ventilateur du condenseur
M2 - Compresseur
M3 - Ventilateur de l'évaporateur de l'unité intérieure
V1 - Vanne d'inversion K/H
EEV - Vanne d'expansion électrique
PSH - Commutateur haute pression de l'unité extérieure PSL - Commutateur basse pression de l'unité extérieure
T1 - Capteur de gaz chaud de l'unité extérieure
T2 - Capteur d'admission d'air de l'unité extérieure
T3 - Capteur de condenseur de l'unité extérieure
T4 - Capteur d'admission d'air de l'unité intérieure
T5 - Capteur d'évaporateur de l'unité intérieure

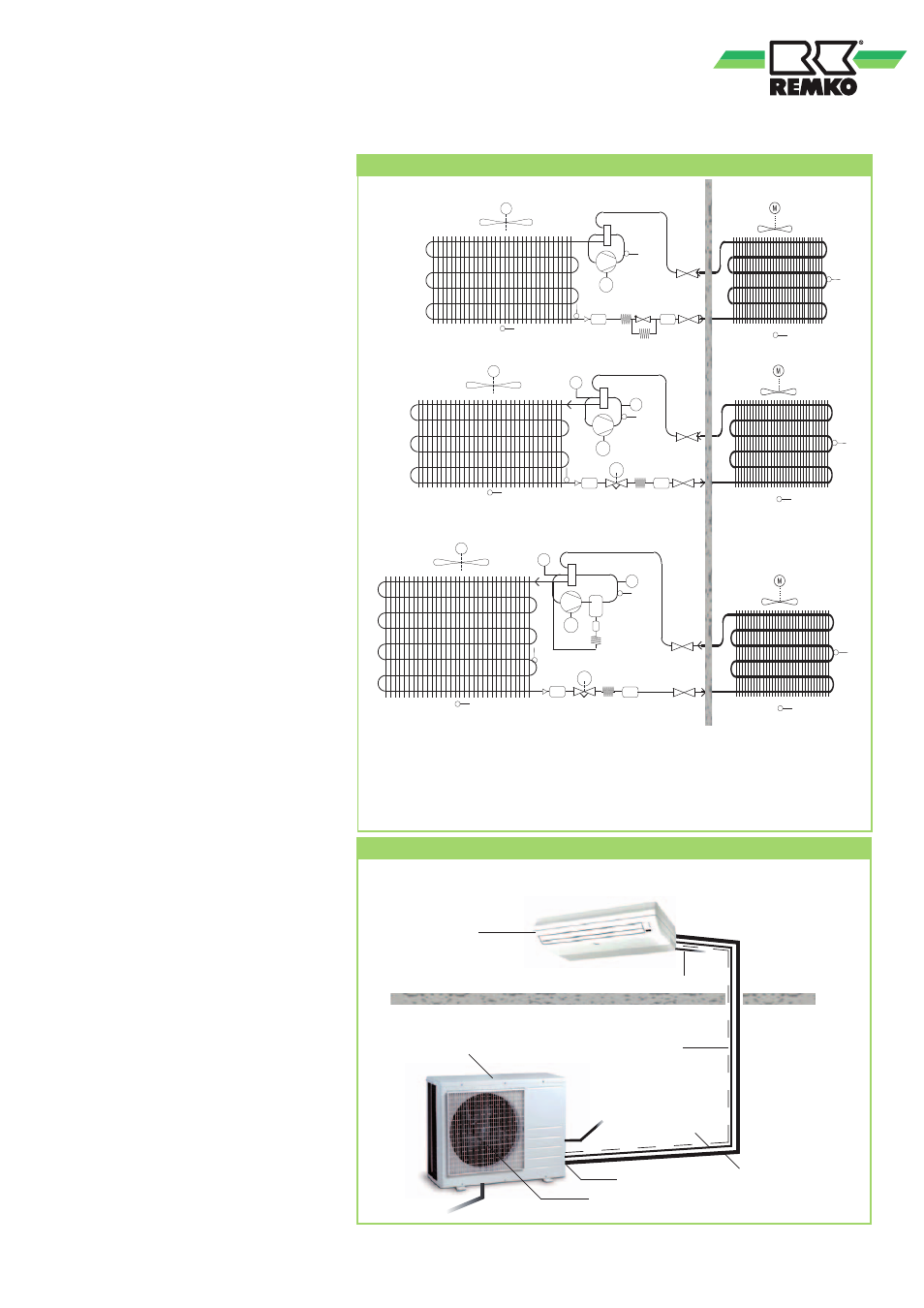

Schéma du circuit frigorifique série RXT 351-1401DC
Filtre Filtre
Filtre Filtre
Architecture du système
Unité extérieure
Vanne d'arrêt
Unité intérieure
Ventilateur du condenseur
Zone extérieure
Conduite d'injection
Conduite d'aspiration
Câble de commande
Conduite de condensat
Montage au plafond en intérieur
Conduite de condensat
Câble d'alimentation
Zone intérieure Zone extérieure
M1
M2
M3
T4
T2
T3
T5
T1
RXT 351 DC
V1
EEV
RXT 1051 DC
M
M
P S H
T1
T2
T3
TE
T5
P S L
T2
T3
T4
T5
M3
M2
M1
PSL
PSH
T1
Conduite de retour d'huile
V1
RXT 521 DC
M
M
TE
P S H
T1
T2
T3
T5
P S L
M1
M3
T2
T3
T4
T5 M2
PSL
PSH
T1
Filtre
V1
EEV
RXT 521-681 DC
RXT 1051-1401 DC
