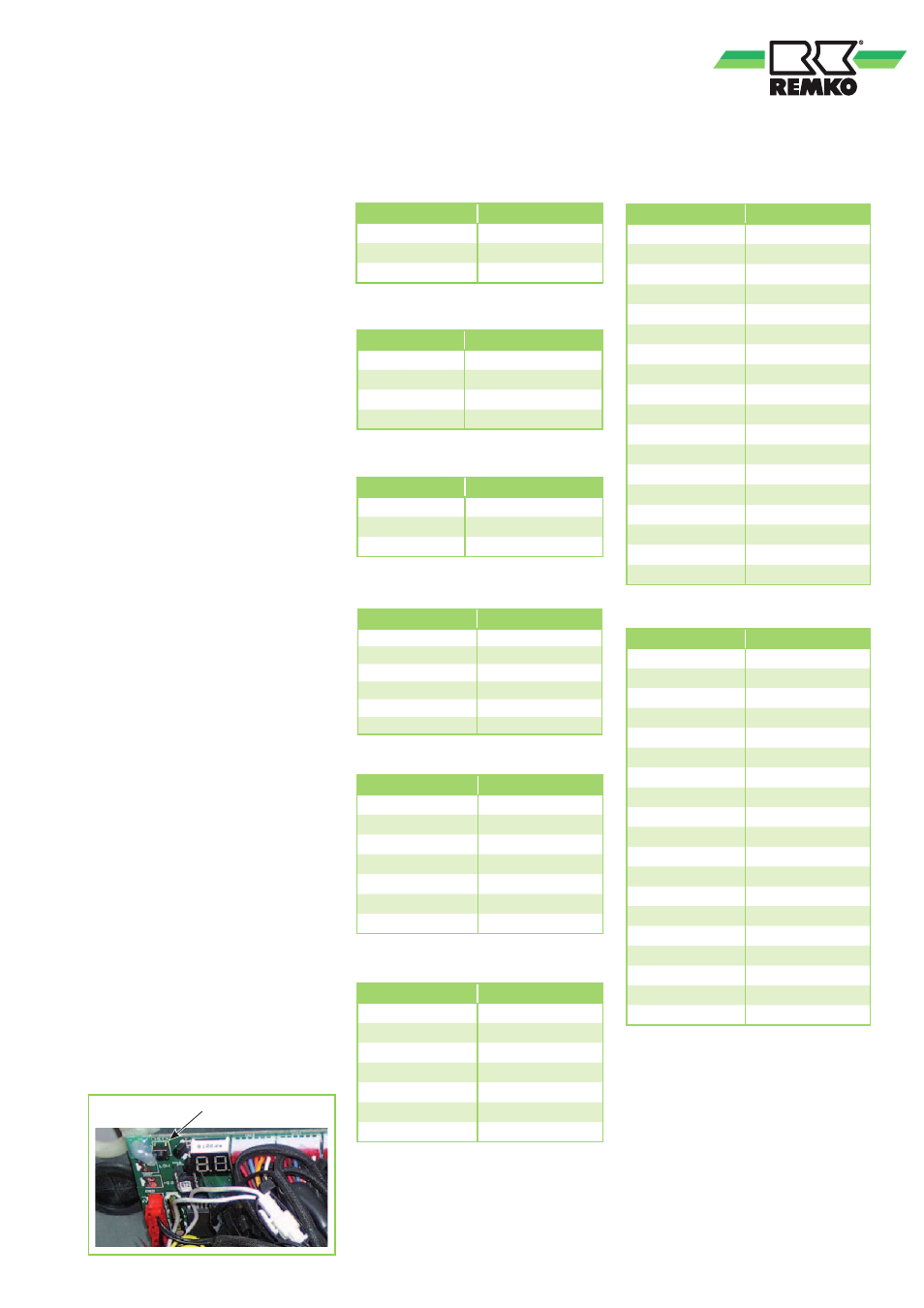

Contrôle fonctionnel et marche
d'essai
Vous pouvez consulter les
paramètres d'exploitation sur
l'écran de l'unité extérieure lors du
fonctionnement du système. Les
paramètres suivants s'y succèdent :
RXT 521-1401DC
- Fréquence du compresseur
- Mode de fonctionnement
- Niveau de ventilateur
- Puissance de refroidissement /
chauffage instantanée
- Capteur de température réelle du
condenseur
- Capteur de température réelle du gaz chaud
- Capteur de température réelle de
l'admission d'air
- Consommation réelle de l'unité extérieure
- Ouverture de la vanne
d'expansion électrique, RXT 521-
1401 DC uniquement
- Dernier code erreur. 00 pas de défaut
- Tension présente
Pour interroger les paramètres
d'exploitation, procédez comme suit :
1. Retirez le couvercle de l'unité extérieure.
2. Branchez toutes les unités intérieures et
sélectionnez le mode Refroidissement,
ainsi que le niveau maximal du ventilateur.
Affichage de la fréquence Température du capteur d'admission d'air
Température du capteur du condenseur
Mode de fonctionnement
Mode de fonctionnement du ventilateur
Puissance de refroidissement / chauffage
unité extérieure / unité intérieure
Écran d'affichage Fréquence (Hz)
30 30
-- Veille
60 60
Écran d'affichage Mode Unité extérieure
0 Veille
2 Mode Refroidissement
3 Mode Chauffage
4 Refroidissement forcé
Écran d'affichage Mode Ventilateur
0 Arrêt
1 Aucun nombre de tours
2 Nombre de tours élevé
Écran d'affichage Puissance frigorifique
1 2,0-2,5 kW
2 2,5-3,0 kW
3 3,0-3,8 kW
4 3,8-5,0 kW
5 5,0-5,5 kW
6 5,5-6,1 kW
Écran d'affichage Température
10 35-40 °C
11 40-45 °C
12 45-50 °C
13 50-55 °C
14 55-60 °C
15 60-65 °C
16 65-70 °C
Écran d'affichage Température
15 -7,5 °C
20 -5,0°C
25 -2,5°C
30 0°C
35 2,5°C
40 5,0°C
45 7,5°C
50 10,0°C
55 12,5°C
60 15,0°C
65 17,5°C
70 20,0°C
75 22,5°C
80 25,0°C
85 27,5°C
90 30,0°C
95 32,5°C
99 34,5°C
Intensité absorbée par l'unité extérieure
Écran d'affichage Intensité absorbée
44 6,0 A
46 6,2 A
54 7,4 A
55 7,6 A
58 7,8 A
62 8,0 A
66 8,6 A
67 8,8 A
68 9,0 A
70 9,2 A
72 9,5 A
76 10,0 A
78 10,2 A
80 10,4 A
82 10,6 A
84 11,0 A
88 11,6 A
92 12,0 A
94 12,2 A
Bouton Check
Écran d'affichage
Sur l'écran de la platine de l'unité
extérieure, vous pouvez interroger
les paramètres d'exploitation de
l'installation selon la séquence
indiquée précédemment. Pour ce
faire, appuyez sur le bouton Check
qui se trouve sur la platine de
l'unité extérieure, à côté de l'écran.
Température du capteur de gaz chaud
Écran d'affichage Température
10 35-40 °C
11 40-45 °C
12 45-50 °C
13 50-55 °C
14 55-60 °C
15 60-65 °C
16 65-70 °C
