Toutes les installations électriques doi-
vent impérativement être réalisées par
des entreprises spécialisées. Les raccords
électriques doivent être montés unique-
ment si l'installation est hors tension.
! ATTENTION
Raccordement électrique
Pour les appareils RXT 351-
1401DC, installez un câble
d'alimentation pour la tension sur
l'unité extérieure et un câble de
commande relié à l'unité intérieure
et protégez-les par des fusibles.
REMARQUE
Nous recommandons des
câbles de commande blindés.
Branchement de l'unité intérieure
Un câble de commande à six brins
est nécessaire pour relier l'unité
intérieure et l'unité extérieure.
■
Nous conseillons l'installation
sur site d'un interrupteur
principal / de réparation à
proximité de l'unité extérieure.
■
La tension alimente l'unité
extérieure. L'unité intérieure
est alimentée via le câble de
commande reliant les deux
unités.
■
Les barrettes à bornes des
raccords sont situées à
l'intérieur de l'appareil.
■
Si l'appareil est équipé d'une
pompe à condensat (disponible
en option), il est nécessaire,
en cas d'utilisation d'un
contact de désactivation pour
la pompe, d'ajouter un relais
supplémentaire pour augmenter
la puissance de commutation,
pour la désactivation du
compresseur.
Réalisez le branchement comme
suit :
1. Les bornes de raccordement se
trouvent à droite, à l'intérieur de
l'appareil (illustration 12).

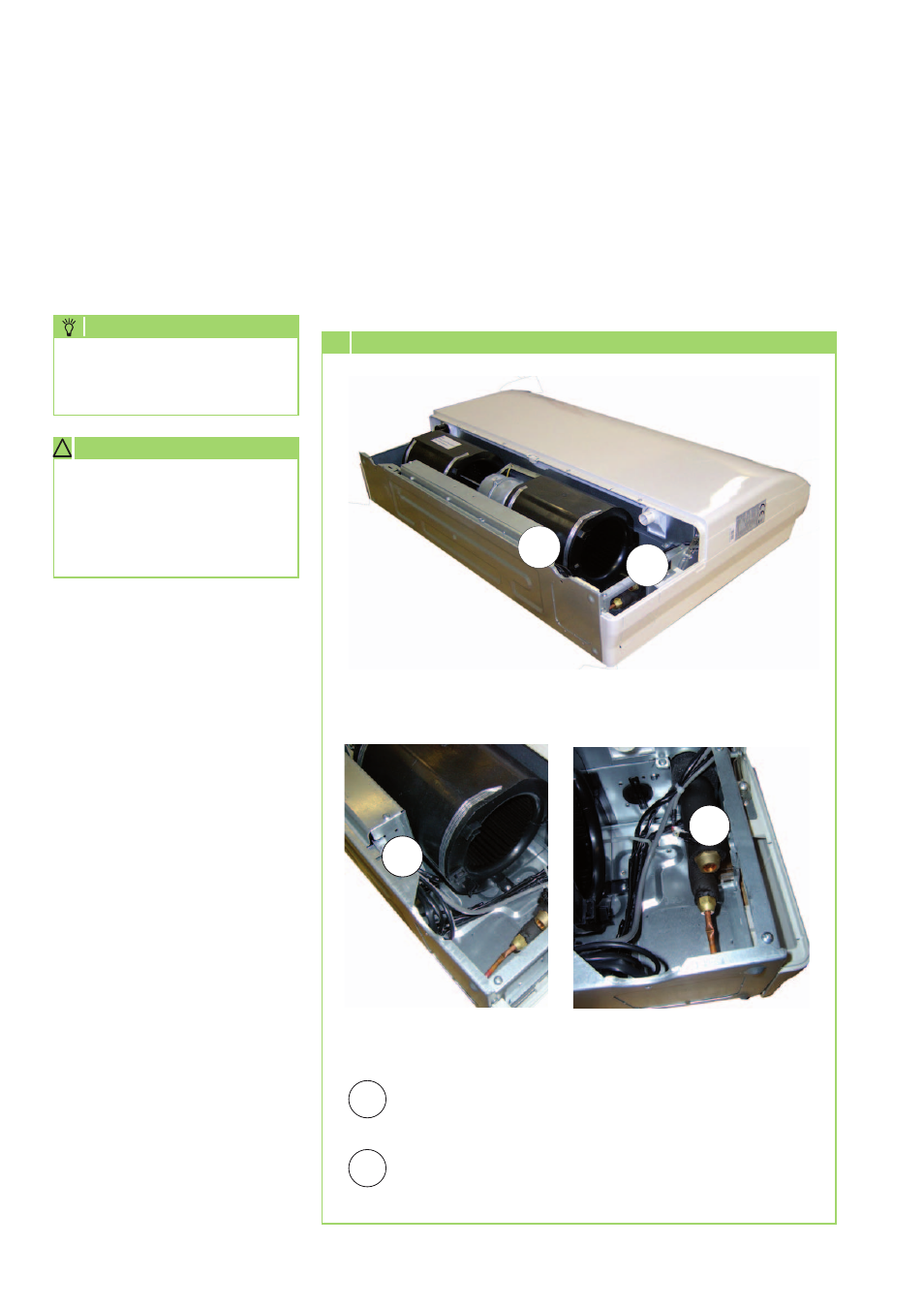

12 Branchement de l'unité intérieure
2. Raccordez l'appareil avec le câble
de commande de l'unité extérieure.
Voir le chapitre « Schéma des
branchements électriques ».
3. Assemblez de nouveau
l'appareil.
2
1
2
1
2
1
Raccordement électrique (barrettes à bornes)
Raccordement des conduites de frigorigène
