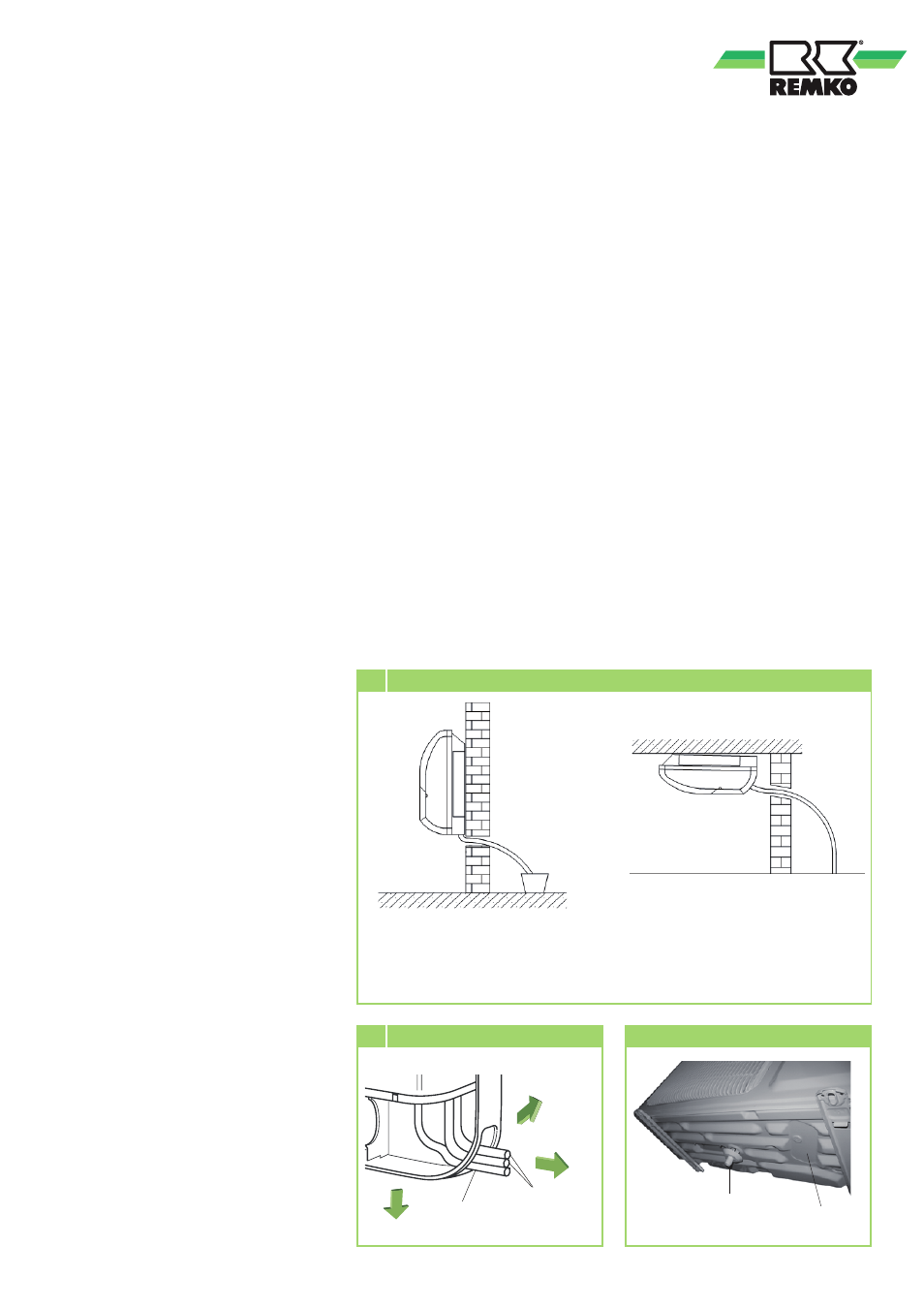

10 Inclinaison de la conduite de condensat
Montage mural :
Le flexible de condensat sort de l'unité
intérieure en bas ou à l'arrière. Montage au plafond :
Le flexible de condensat sort de
l'appareil par la perforation ovale près
de la grille.
11 Écoulement du condensat en montage mural
Conduite de frigorigène
Écoulement du condensat
Montage mural
1. Utilisez la sortie latérale,
inférieure ou arrière (illustration
11)
.
2. Retirez si nécessaire les
perforations du carter et fermez
la conduite de condensat au
niveau du flexible.
Site d'installation
Raccord pour condensat de l'unité extérieure
Récipient collecteur pour
condensat de l'unité extérieure
Raccord pour condensat
Montage au plafond
Fixez l'appareil sur le support de
plafond en tenant compte du côté
d'évacuation de l'air dans la partie
avant.
1. Repérez les points de fixation
sur les parties du bâtiment
statiques homologuées en
respectant les dimensions de la
fixation au plafond.
2. Si nécessaire, retirez les
perforations du carter.
3. Accrochez l'appareil dans les
rails de maintien montés au
préalable.
4. Montez l'appareil de sorte qu'il soit
fixé dans la zone de raccordement
(admission d'air), 5 mm plus bas
que l'évacuation d'air !
5. Comme décrit ci-après,
branchez la conduite de
frigorigène, le câble électrique
et la conduite de condensat sur
l'unité intérieure.
Raccord pour condensat
La température descendant en dessous
du point de rosée au niveau du
condenseur à lamelles, du condensat
se forme en mode Chauffage.
Sous la batterie se trouve un
récipient collecteur devant être
raccordé à une évacuation.
■
La conduite de condensat doit
être posée sur site avec une
inclinaison min. de 2 %
(illustration 10)
. Au besoin,
prévoyez une isolation hermétique
à la diffusion de vapeur.
■ Introduisez la conduite de
condensat de l'appareil sans
la fixer dans la conduite
d'évacuation. Si le condensat est
évacué dans une conduite d'eaux
usées, prévoyez un siphon.
■ Si l'appareil fonctionne lorsque la
température extérieure est inférieure
à 4 °C, installez la conduite de
condensat en veillant à ce qu'elle
soit protégée du gel. De même, le
carter doit être protégé du gel afin de
garantir un écoulement permanent
du condensat.
Si nécessaire, prévoyez un chauffage
auxiliaire pour les tuyaux.
■ Une fois le montage terminé,
vérifiez que le condensat
s'écoule sans entrave et que
l'étanchéité est garantie en
permanence.
Évacuation sécurisée en présence
de fuites
Les consignes et législations
régionales relatives à la protection de
l'environnement, par ex. la loi allemande
sur le bilan de l'eau (WHG), peuvent
prévoir la prise de mesures adéquates
afin de prévenir les évacuations
incontrôlés en présence de fuites en
garantissant une élimination sûre de
Raccord pour condensat
et évacuation sécurisée
l'huile de machines frigorifiques ou de
fluides présentant un potentiel de danger
