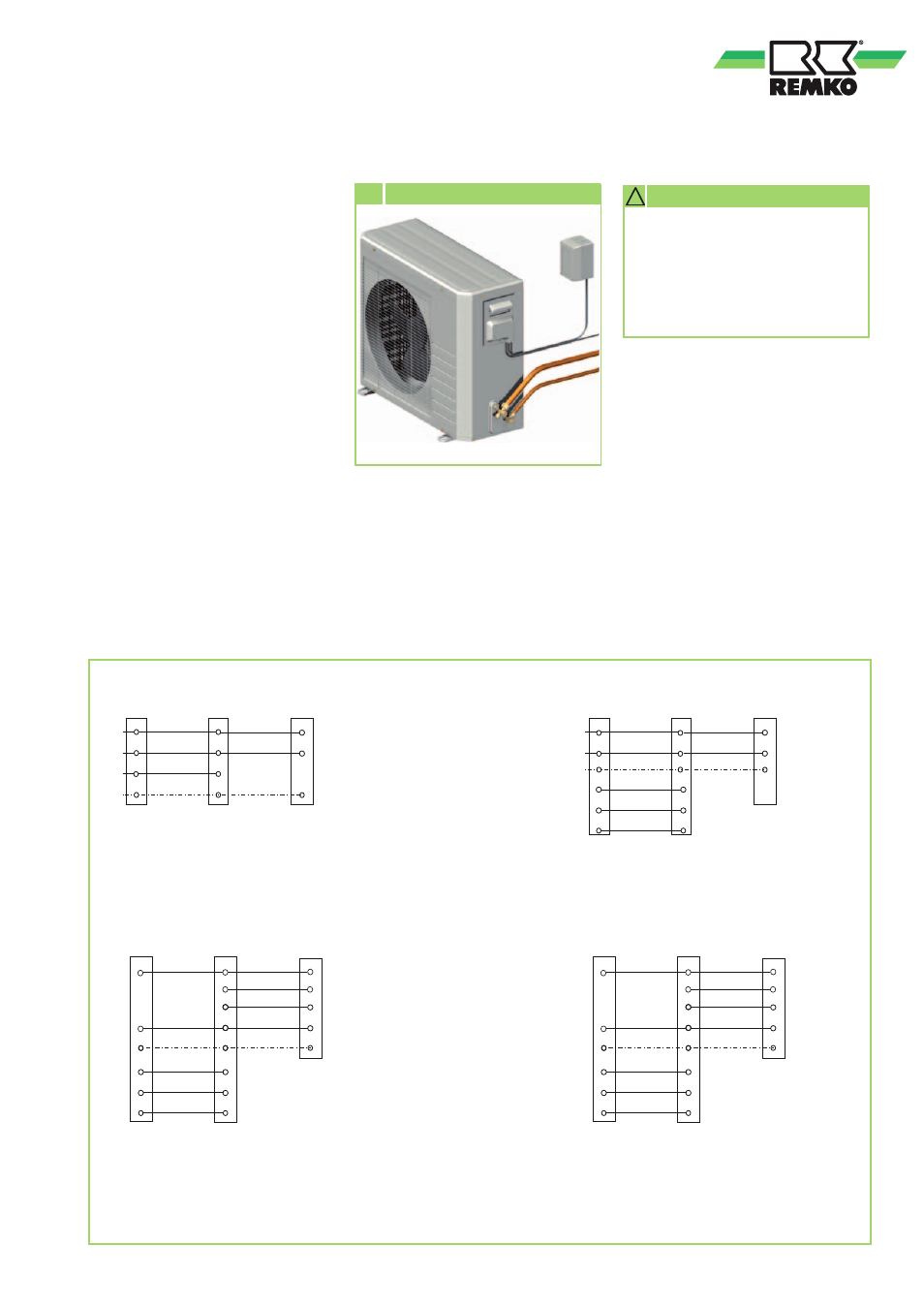

Schéma de raccordement électrique
Raccordement du modèle RXT 351DC
Unité extérieure Câble d'alimentation
230 V~,
50 Hz,
L1 / N / PE
Fil neutre
Fil extérieur
Fil de protection
Câble de données
L1
S S
N N
Pe Pe
L1
N
Pe
L1
Unité intérieure
Remarque :
Le connecteur A-E sous le cache est pour le raccordement d'une télécommande à câble Remko de type KFB 2 !
Les bornes X, Y, E ne sont pas occupées !
La résistance fixe jointe n'est pas nécessaire
Raccordement du modèle RXT 1051DC
Pe Pe Pe
N N N
L1 L1 L1
L2 L2
L3 L3
Unité extérieure Unité intérieure
P P
Q Q
E E
Câble d'alimentation
Raccordement du modèle RXT 521-681DC
Unité extérieure Câble d'alimentation
230 V~,
50 Hz,
L1 / N / PE
Fil neutre
Fil extérieur
Fil de protection
Câble de données
Câble de données
Câble de données
L1
N N
Pe Pe
L1
N
Pe
L1
Unité intérieure
P P
Q Q
E E
Raccordement du modèle RXT 1401DC
Pe Pe Pe
N N N
L1 L1 L1
L2 L2
L3 L3
Unité extérieure Unité intérieure
P P
Q Q
E E
Câble d'alimentation
Contrôlez et, si nécessaire,
corrigez la fixation et le contact
de tous les branchements
électriques enfichables et des
serre-fils.
! ATTENTION 13 Raccordement de l'unité extérieure
Raccordement de l'unité extérieure
Pour le branchement du câble,
procédez comme suit :
1. Retirez le cache au niveau de la
paroi latérale.
2. Choisissez la section de la ligne
de raccordement en vous référant
aux prescriptions applicables.
3. Branchez le câble comme
indiqué sur le schéma des
branchements.
4. Ancrez le câble dans le collier
de fixation et assemblez de
nouveau l'appareil.
