25
Liste des pièces de rechange
N° Désignation RXD 680 RXD 1200
1 Crépine d'admission d'air 1106678 1106678
2 Filtre à air 1106665 1106665
3 Cache 1106681 1106681
4 Moteur à lamelles 1106671 1106671
5 Admission d'air, sous-groupe 1106675 1106675
6 Lamelles d'évacuation, lot de 6 1106679 1106679
7 Récipient collecteur de condensat 1106680 1106680
8 Tuyau de condensat 1106659 1106659
9 de l'évaporateur 1106596 1106597
10 Capteur, recirculation d'air 1106655 1106655
11 Capteur, évaporateur 1106656 1106656
12 Roue du ventilateur 1106666 1106598
13 Moteur du ventilateur de l'évaporateur 1106662 1106599
14 Platine de commande 1106693 1106693
15 Transformateur 1106677 1106677
16 Condensateur, ventilateur de l'évaporateur 1106658 1106631
17 Pompe à condensat entière 1106667 1106667
18 Télécommande infrarouge 1106660 1106660
Pièces de rechange sans illustration
Interrupteur à flotteur du condensat
1106669 1106669
Capteur de dégivrage de l'unité extérieure 1106697 1106697
Platine d'affichage 1106682 1106682

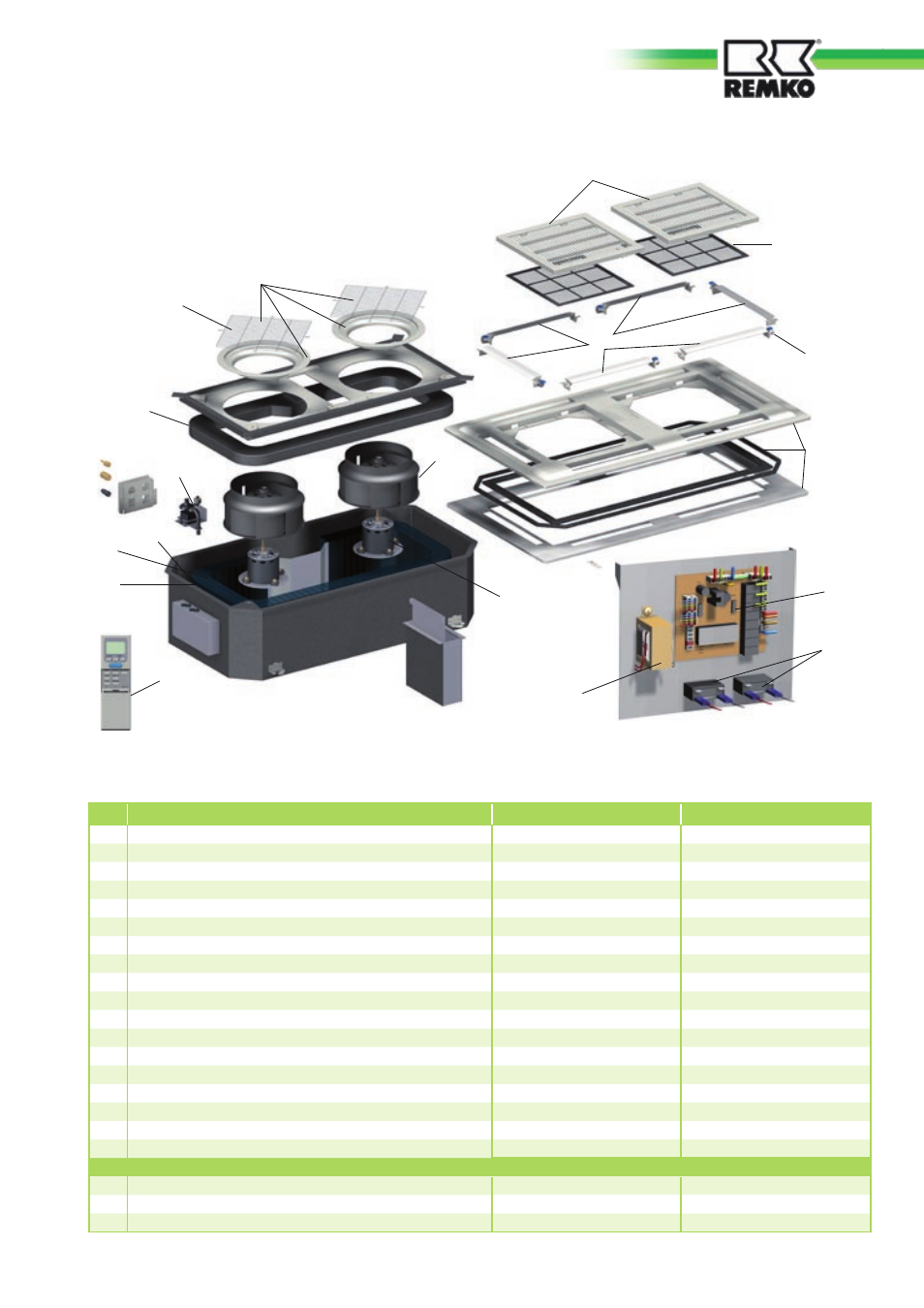

Représentation des appareils RXD 680/RXD 1200
Nous nous réservons le droit de modifier les cotes et la construction afin de servir le progrès technique.
Nous nous réservons le droit de modifier
les cotes et la construction afin de servir le progrès technique.
15
16
14
1
2
4
6
3
13
12
11
9
8
17
7
10
5
18
