REMKO RXD 260 - Manuel (Page 17)

Dimensions en mm
RXD
260
RXD
350
RXD
520
RXD
680
RXD
1200
Distance A 35 mm
Distance B 25 mm
Suspension des
appareils
615 x 280 mm 615 x 810 mm

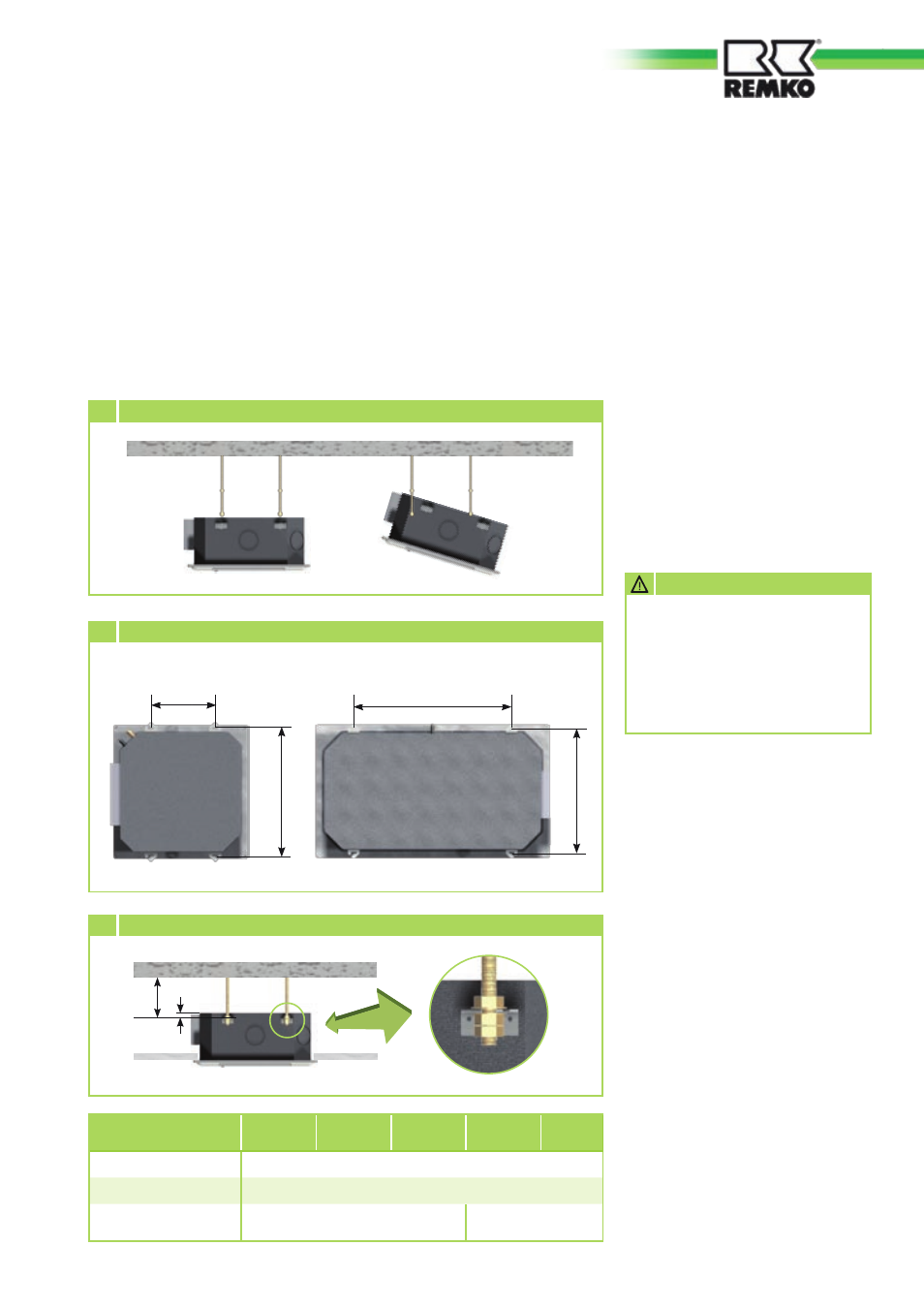

5 Accrochage de l'appareil
Partie du bâtiment statique
7 Fixation de l'appareil
Partie du bâtiment statique
B
A
615
280
Toutes les données sont en mm
810
615
6 Suspensions d'appareils
RXD 260-520 RXD 680-1200
Raccordement des
conduites de frigorigène
Sur le site, le branchement des
conduites de frigorigène est réalisé,
dans le cas des modèles RXD
260-520, sur un côté biaisé de
l'appareil. Dans le cas des modèles
RXD 680-1200, il s'effectue au
milieu du côté longitudinal.
Le cas échéant, installez un
adaptateur (réducteur ou
élargisseur) sur les unités
intérieures. Ces raccords vissés
sont fournis de série avec l'unité
intérieure. Une fois le montage
terminé, isolez les raccords
de manière à ce qu'ils soient
hermétiques à la diffusion de
vapeur.
Les appareils sont remplis en
usine d'azote sec servant au
contrôle de l'étanchéité.
L'azote sous pression s'échappe
dès l'ouverture des écrous-
raccords.
aTTENTION
4. Respectez pour cela la distance
A, en suivant les indications du
tableau ci-dessous, entre la face
inférieure de la suspension et
celle de la fixation. Comme décrit
ci-après, branchez la conduite de
frigorigène, le câble électrique
et la conduite de condensat sur
l'unité intérieure (illustration 7).
5. Vérifiez une nouvelle fois
l'horizontalité de l'appareil.
6. Pour finir, placez le contre-
écrou et montez le cache.
17
