Raccord pour condensat
La température descendant
en dessous du point de rosée
au niveau de la batterie de
refroidissement, du condensat se
forme en mode Refroidissement.
Au-dessous de la batterie se trouve
une cuve collectrice comportant
une pompe à condensat de série
et un interrupteur à flotteur. Si
l'interrupteur à flotteur entraîne
une mise hors service de
sécurité en raison de l'absence
d'évacuation du condensat, la
pompe se met immédiatement en
route et fonctionne pendant env.
trois minutes. ■ La conduite de condensat
doit être inclinée à au moins
2 %. Au besoin, prévoyez
une isolation hermétique à la
diffusion de vapeur.
■ Si le niveau de la conduite
de condensat sur l'appareil
se trouve au-dessus de
l'évacuation, la conduite doit
immédiatement être mise à la
verticale vers le haut (à max. 1
000 mm du bord inférieur de
l'appareil) et ensuite être inclinée
■ Introduisez la conduite de
condensat de l'appareil sans
16-20 mm
Au moins 2 % d'inclinaison Colonne montante éloignée Conduite de condensat trop grande/petite
Aucune inclinaison L'écoulement ne s'effectue pas sans entrave

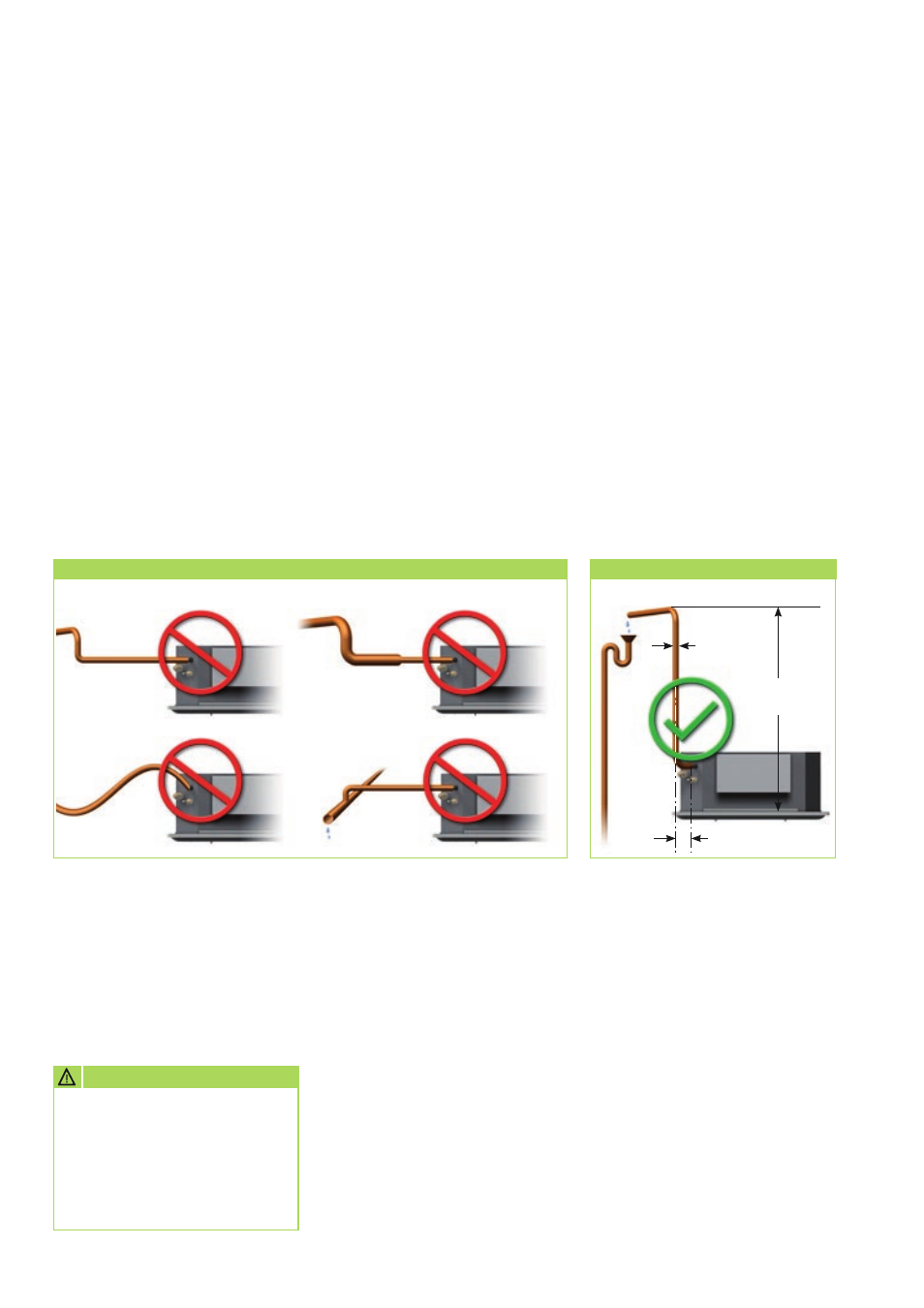

Raccord pour condensat - incorrect ! Raccord pour condensat - correct !
maximal
1 000 mm
max. 100 mm
la fixer dans la conduite
d'évacuation. Si le condensat est
évacué dans une conduite d'eaux
usées, prévoyez un siphon.
■ Si l'appareil fonctionne lorsque
la température extérieure est
inférieure à 0 °C, installez la
conduite de condensat en veillant
à ce qu'elle soit protégée du gel.
Si nécessaire, prévoyez un
chauffage auxiliaire pour les
tuyaux.
■ Une fois le montage terminé,
vérifiez que le condensat
s'écoule sans entrave et que
l'étanchéité est garantie en
permanence.
Branchement électrique
Installez une alimentation en
tension sur l'unité extérieure et
un câble de commande à 6 brins
(RXS) ou à 4 brins (RXM) relié à
l'unité extérieure et protégez-les
par des fusibles.
Toutes les installations
électriques doivent
impérativement être réalisées
par des entreprises spécialisées.
Les raccords électriques doivent
être montés uniquement si
l'installation est hors tension.
aTTENTION
■
Nous conseillons l'installation
sur site d'un interrupteur
principal/de réparation à
proximité de l'unité extérieure.
■
Les barrettes à bornes des
raccords sont situées à l'arrière
de l'appareil. Une fois
l'installation terminée, vous
pouvez effectuer des mesures
depuis l'avant en retirant le
cache.
■
Si l'appareil est équipé d'une
pompe à condensat (disponible
en option), il est nécessaire,
en cas d'utilisation d'un
contact de désactivation pour
la pompe, d'ajouter un relais
supplémentaire pour augmenter
la puissance de commutation,
pour la désactivation du
compresseur.
