Raccordement d'une pièce
annexe et d'une admission
d'air frais
L'unité intérieure peut être
utilisée pour le refroidissement
d'une deuxième pièce ou pour
l'admission d'air frais.
Vous ne devez utiliser qu'un
raccord d'admission d'air
frais et un raccord pour une
deuxième pièce !
aTTENTION
Instructions de montage
Pour procéder au montage du
raccord pour l'air frais ou pour une
pièce annexe, procédez comme
suit :
1. Veillez à ce que les lamelles
de l'évaporateur se trouvent
directement derrière l'ouverture
à retirer et évitez à tout
prix leur endommagement
(illustration 8) .
2. Retirez avec soin l'isolant situé
derrière l'ouverture (illustration
9) .
3. Perforez à présent l'ouverture
correspondante
(Illustration 10) .
4. Veillez à ce que les tuyaux
d'aération soient aussi courts
que possible et évitez autant
que possible les courbures.
5. Remarque : les cols de fixation,
les vis, les tuyaux métalliques
agrafés en spirale/flexibles et
les isolants doivent être fournis
par le client.
Les pièces en question sont
disponibles auprès des
revendeurs spécialisés
(illustration 11).

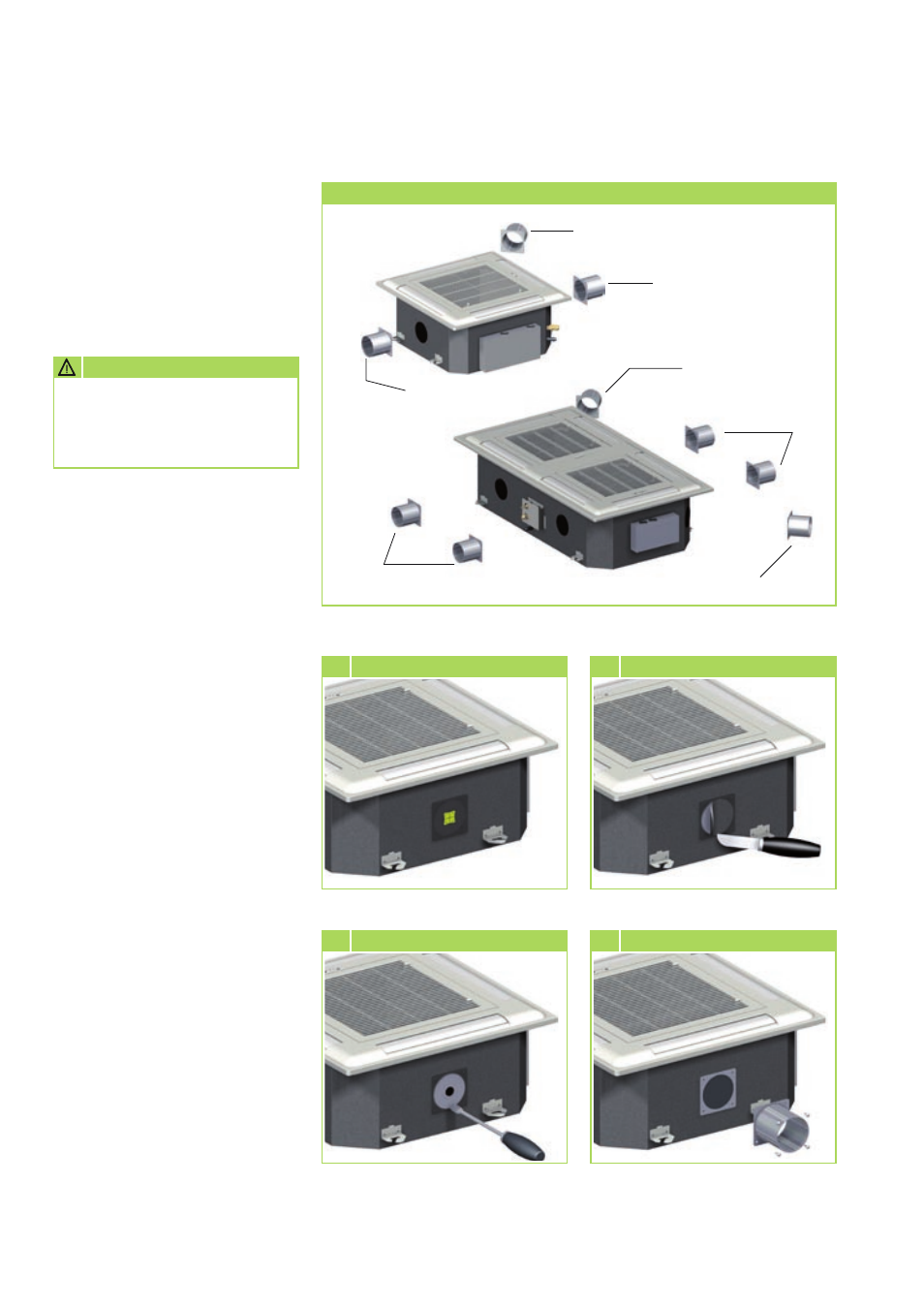

8 Retrait de la découpe 9 Retrait soigneux de l'isolant
10 Perforation de l'ouverture 11 Fixation du col
Raccord pour une deuxième pièce ou pour l'admission d'air frais
Raccord d'admission
d'air frais
Raccord pour une
deuxième pièce
Raccord pour une
deuxième pièce
Raccord d'admission
d'air frais
Raccord pour une
deuxième pièce
Raccord pour une
deuxième pièce
Raccord d'admission
d'air frais
