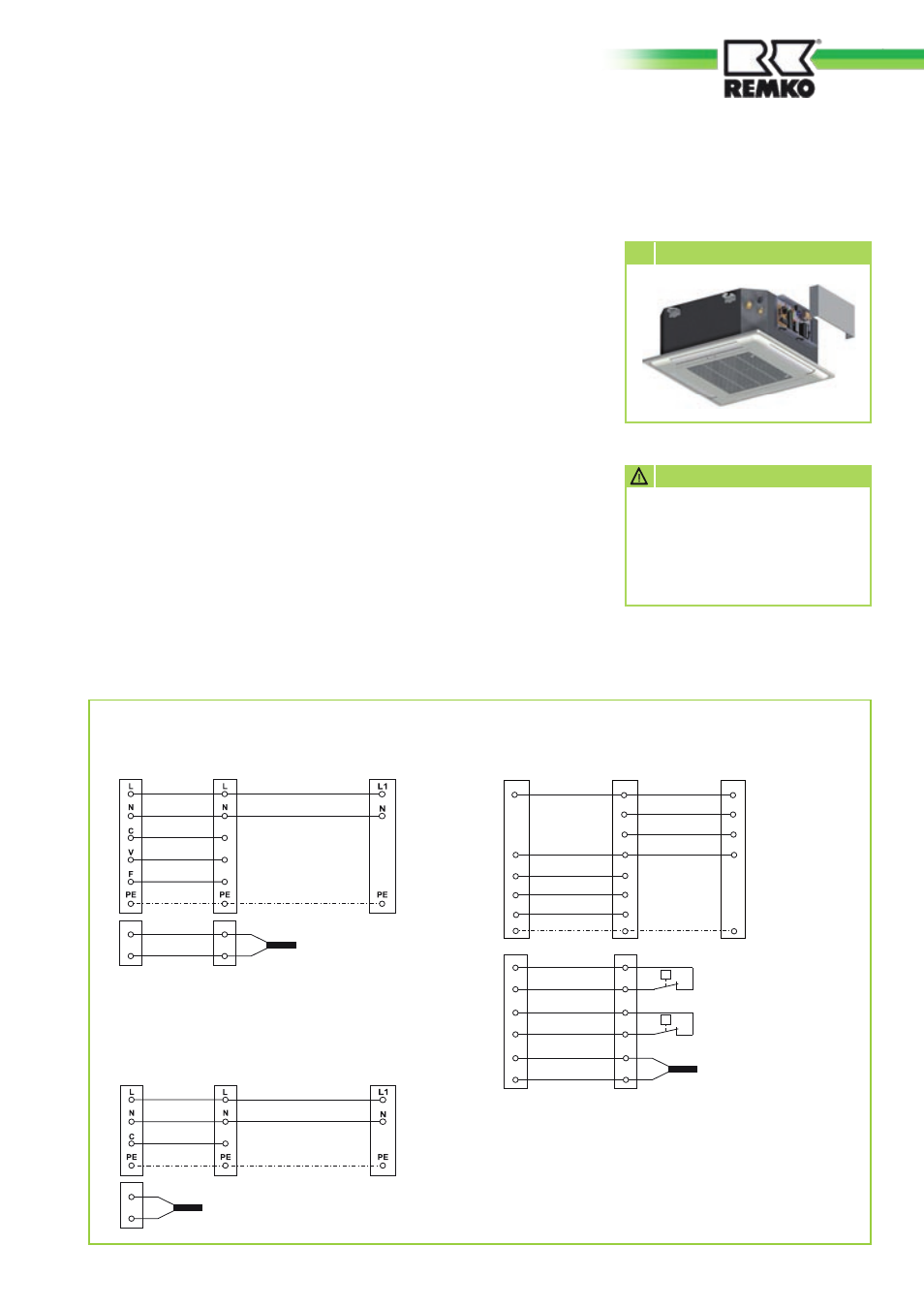

Schéma des branchements électriques
Raccord RXS 261-681h
unité extérieure unité intérieure Câble d'alimentation
Fil neutre
Fil extérieur
Fil de protection
Capteur de dégivrage de l'unité extérieure
Montez-le dans le tiers inférieur du
condenseur sur le coude du tuyau.
230 V~,
50 hz,
L1/N/PE
Fil pilote Protection compresseur
Vanne d'inversion Fil pilote
Fil pilote Moteur du ventilateur
3
2
1
Raccord RXS 1200h
unité intérieure unité extérieure Câble d'alimentation
unité extérieure unité intérieure Câble d'alimentation
Fil neutre
Fil extérieur
Fil de protection
Fixez le capteur de dégivrage de
l'unité extérieure dans l'armoire de
commande de l'unité intérieure !
230 V~,
50 hz,
L1/N/PE
Fil pilote Protection compresseur 1
Raccord RXM 226-268, RXM 326-335,
RXM 426-435
Effectuez les branchements
électriques suivants :
1 Raccordement du câble de
commande depuis l'unité
extérieure
2 Branchement du capteur
externe de température dans
l'unité intérieure/extérieure.
3. Branchement éventuel d'un
ventilateur à air frais
4. Branchement éventuel d'une
pompe à condensat externe
Effectuez tous les raccordements
dans l'armoire de commande.
Les bornes de raccordement se
trouvent sur le côté de l'appareil
au sein du faux plafond.
Contrôlez et, si nécessaire,
corrigez la fixation et le contact
de tous les branchements
électriques enfichables et des
serre-fils.
aTTENTION
12 Raccordement de l'appareil
Réalisez le branchement comme
suit :
1. Ouvrez la protection de
l'armoire de commande en
retirant les vis de fixation et la
protection
(illustration 12) .
2. Introduisez le câble hors tension
à travers la bague de protection
d'angle de l'armoire de
commande et bloquez-la dans
le collier de fixation.
3. Raccordez le câble en
respectant le schéma de
branchement.
4. Reliez les connecteurs
électriques du cache aux
composants correspondants de
la cassette. Aucune confusion
n'est possible.
5. Assemblez de nouveau
l'appareil.
L1 L Fil extérieur L1
N N Fil neutre N
Fil pilote
C 3
Protection
compresseur
400 V~,
50 hz,
L1/L2/L3/N/PE
Fil de protection PE PE PE
V 2 Vanne d'inversion
F 1
Moteur du
ventilateur
Fil pilote
Fil pilote
L2 Fil extérieur L2
L3 Fil extérieur L3
Montez le capteur de dégivrage
de l'unité extérieure dans le tiers
inférieur du condenseur sur le coude
du tuyau.
Pressostat basse pression
au niveau de l'unité extérieure
LP
LP
LP
LP
P
O
O
O
O
HP
HP
HP
HP
P Pressostat haute pression
au niveau de l'unité extérieure
O
O
O
O
O
O
