Les appareils sont livrés dans un
emballage de transport robuste.
Contrôlez les appareils dès la
réception et notez les éventuels
dommages ou pièces manquantes
sur le bon de livraison, puis informez
le transporteur et votre partenaire
contractuel. Aucune garantie ne
sera octroyée pour des réclamations
ultérieures.
Les climatiseurs ambiants MD
261-351 sont équipés d'une unité
extérieure REMKO MD...AT et d'une
unité intérieure MD...IT.
En mode Refroidissement, l'unité
extérieure rejette dans l'air ambiant
la chaleur accumulée par l'unité
intérieure dans la pièce à refroidir. En
mode Chauffage, la chaleur absorbée
par l'unité extérieure peut être
diffusée dans la pièce à chauffer au
niveau de l'unité intérieure.SFlbDans
les deux modes, le rendement du
compresseur s'adapte aux besoins et
règle ainsi la température de consigne
avec un minimum de variations.
Grâce à cette « technique d'inverter»,
il est possible d'économiser de
l'énergie par rapport aux systèmes
Split conventionnels et de réduire
considérablement les émissions
sonores.
L'unité extérieure peut être montée
en extérieur ou, lorsque certaines
conditions sont réunies, en intérieur.
En intérieur, l'unité intérieure a été
conçue pour être montée sur les
parties supérieures des parois. Elle
est gérée par une télécommande
infrarouge.
L'unité extérieure se compose
d'un circuit frigorifique avec un
compresseur, d'un condenseur
à lamelles, d'un ventilateur de
condenseur, d'une vanne d'inversion
et d'un dispositif d'étranglement.
L'unité extérieure est commandée
par le dispositif de réglage de l'unité
intérieure.
L'unité intérieure est constituée
d'un évaporateur à lamelles, d'un
ventilateur d'évaporateur, d'un
dispositif de réglage et d'une conduite
de condensat.
Sont disponibles en tant qu'accessoires
des consoles de sol, consoles murales,
conduites de frigorigène et pompes à
condensat.
Description de
l'appareil
Transport et
emballage
Les unités intérieure et extérieure sont reliées par des conduites de
frigorigène.

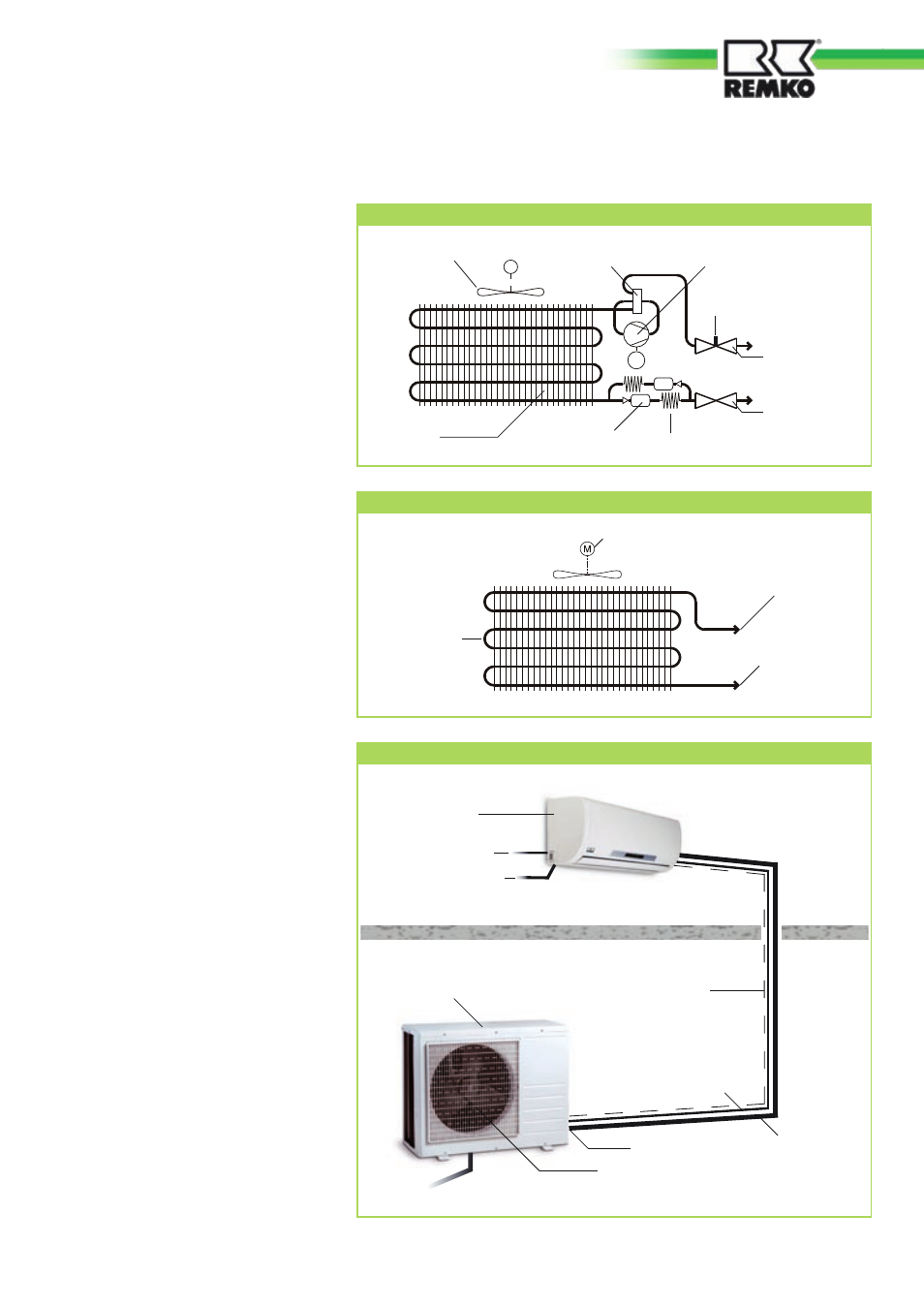

Schéma du circuit frigorifique de l'unité intérieure - Refroidissement
Ventilateur d'évaporateur
Raccord de la conduite
d'aspiration
Raccord de la conduite
d'injection
Évaporateur
Schéma du circuit frigorifique de l'unité extérieure
M
M
Ventilateur du condenseur
Vanne d'inversion
Condenseur Déshydrateur filtre
Dispositif d'étranglement
du tube capillaire
Vanne de
raccordement
Conduite
d'injection
Vanne de
raccordement
Conduite
d'aspiration
Compresseur
Raccord
du manomètre
Unité
extérieure
Architecture du système
Vanne d'arrêt
Unité intérieure
Ventilateur du condenseur
Zone extérieure
Conduite
d'injection
Conduite
d'aspiration
Câble de
commande
Câble d'alimentation
Conduite de condensat
Zone intérieure
Conduite de
condensat
