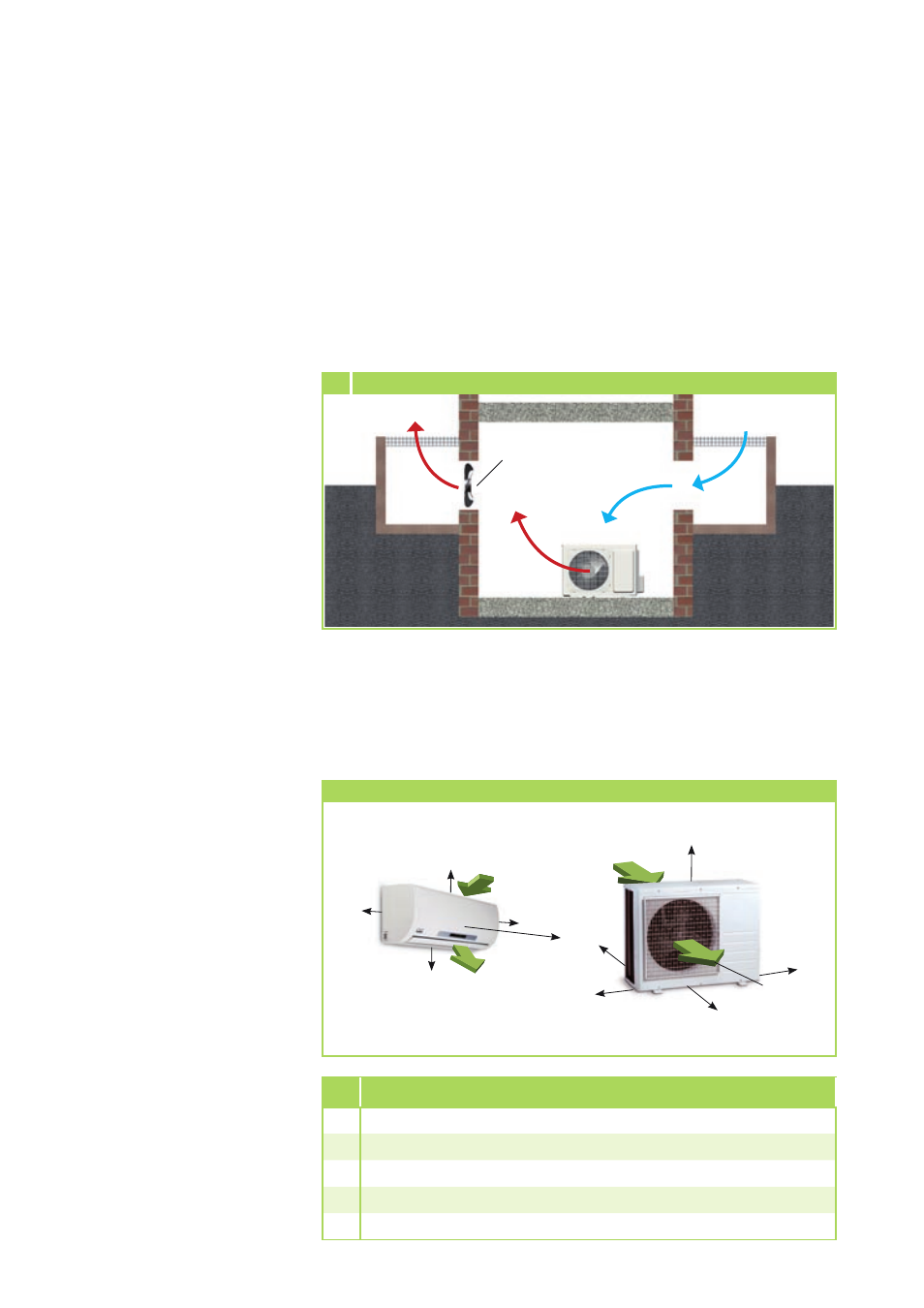

Installation en intérieur
■
Veillez à garantir une
évacuation suffisante de la
chaleur lorsque l'unité est
installée dans une cave, sous
les combles, dans des pièces
annexes ou dans des ateliers
(Illustration 4) .
■
Installez un ventilateur
supplémentaire disposant d'un
débit d'air volumique identique
à celui de l'unité extérieure
à monter dans la pièce et
pouvant compenser pour les
éventuelles pertes de pression
additionnelles par des canaux
d'air (Illustration 4).
■
Veillez à garantir en
permanence une alimentation
en air depuis l'extérieur, si
possible, via des ouvertures
suffisamment grandes,
(Illustration 4) .
Espace libre minimal
Prévoyez des espaces libres
suffisants pour les travaux de
maintenance et de réparation
et pour garantir une répartition
optimale de l'air.
MD 261/351 AT
A 150 mm
B 700 mm
C 400 mm
D 150 mm
E 200 mm
■
Conformez-vous aux consignes
et directives relatives à la
stabilité et à la technique de
construction pour le bâtiment
et prévoyez, le cas échéant, une
isolation phonique.
Espace libre minimal
E
C
B
A
D
Admission d'air
Évacuation
d'air
Air chaud
Air froid
Air frais
Puits de
lumière
Unité extérieure
Air chaud
Puits de
lumière
Ventilateur
supplémentaire
4 Installation en intérieur
Admission d'air
Évacuation d'air
Toutes les données sont en mm
