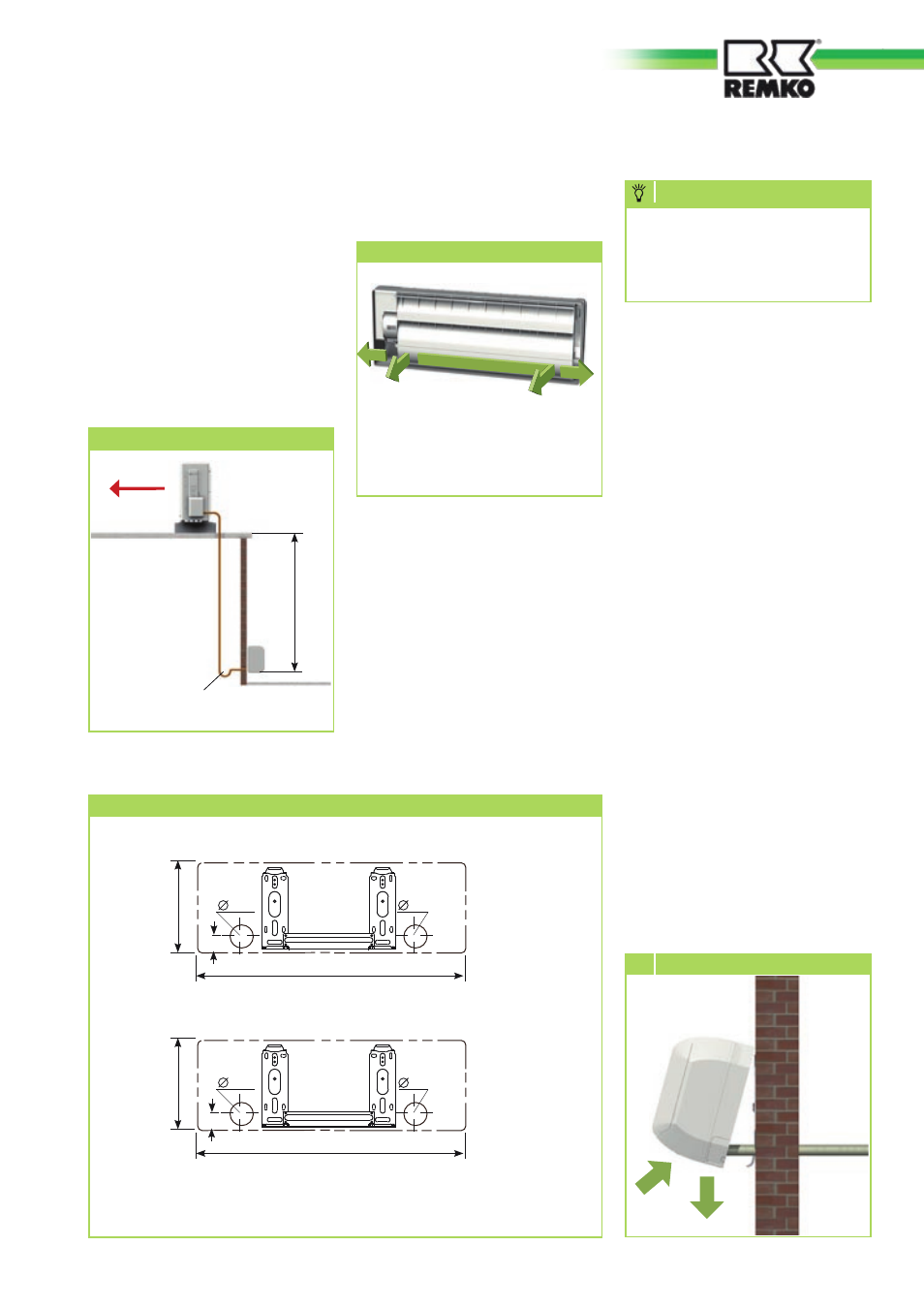

Points de montage du support mural
MD 261 IT
MD 351 IT
Toutes les dimensions sont données en mm
750
250
65 65
45
815
270
65 65
45
Variantes de branchements
1 Sortie sur le mur à droite
2 Sortie à travers le mur à droite
3 Sortie à travers le mur à gauche
4 Sortie sur le mur à gauche
1 2
3 4
Variantes de branchements de
l'unité intérieure
Installation de l'appareil
Fixez l'unité intérieure sur le
support mural en tenant compte
des ouvertures d'évacuation d'air
situées du côté de l'évacuation de
l'air.
1. Repérez les points de fixation
sur les parties du bâtiment
statiques homologuées en
respectant les dimensions du
support mural.
2. Si nécessaire, retirez les
perforations du carter.
3. Comme décrit ci-après,
branchez la conduite de
frigorigène, le câble électrique
et la conduite de condensat sur
l'unité intérieure.
4. Suspendez l'unité intérieure
après le support mural en
l'inclinant légèrement vers
l'arrière et appuyez ensuite
dessus en maintenant la face
inférieure contre le support
(Illustration 5) .
5. Vérifiez une nouvelle fois
l'horizontalité de l'appareil.
Support mural
de l'unité intérieure
Le support mural des appareils doit
être fixé avec des vis et chevilles
adaptées.
Installation
Seuls les techniciens
spécialisés agréés sont
habilités à réaliser
l'installation.
REMARquE Mesures à adopter pour le
retour de l'huile
Si l'unité extérieure est montée
plus haut que l'unité intérieure, il
convient d'adopter des mesures
appropriées visant à garantir le
retour correct de l'huile. Pour
ce faire, on utilise en général
un coude permettant de faire
monter l'huile, installé de manière
ascendante tous les 2,5 mètres.
5 Accrochage
Mesures à adopter pour le retour de l'huile
Unité extérieure
Coude permettant
de faire monter
l'huile dans la
conduite d'aspiration
en direction de
l'unité extérieure 1
tous les 2,5 mètres
en montant
Rayon :
Au moins 50 mm
max. 15 m
Unité intérieure
