Les appareils sont remplis en
usine d'azote sec servant au
contrôle de l'étanchéité.
L'azote sous pression s'échappe
dès l'ouverture des écrous-
raccords.
ATTENTION
Raccordement des
conduites de frigorigène
Sur le site, le branchement des
conduites de frigorigène est réalisé
à l'arrière des appareils.
Le cas échéant, installez un
adaptateur (réducteur ou
élargisseur) sur les unités intérieures.
Ces raccords vissés sont fournis de
série avec l'unité intérieure. Une
fois le montage terminé, isolez les
raccords de manière à ce qu'ils
soient hermétiques à la diffusion de
vapeur.
Les instructions suivantes décrivent
l'installation du circuit frigorifique
et le montage des unités intérieure
et extérieure.
1. Référez-vous au tableau
« Caractéristiques techniques »
pour connaître la section de
tuyau adaptée.
2. Retirez les capuchons de
protection installés en usine,
ainsi que les écrous-raccords
des branchements et utilisez-les
pour la suite du montage.
3. Avant de sertir les conduites de
frigorigène, vérifiez que l'écrou-
raccord se trouve bien sur le
tuyau.
4. Traitez les conduites de
frigorigène posées comme
indiqué sur les illustrations
suivantes.
(Illustrations 6+7).
Utilisez uniquement des
outils homologués pour
une utilisation en milieu
frigorifique.
REMARquE

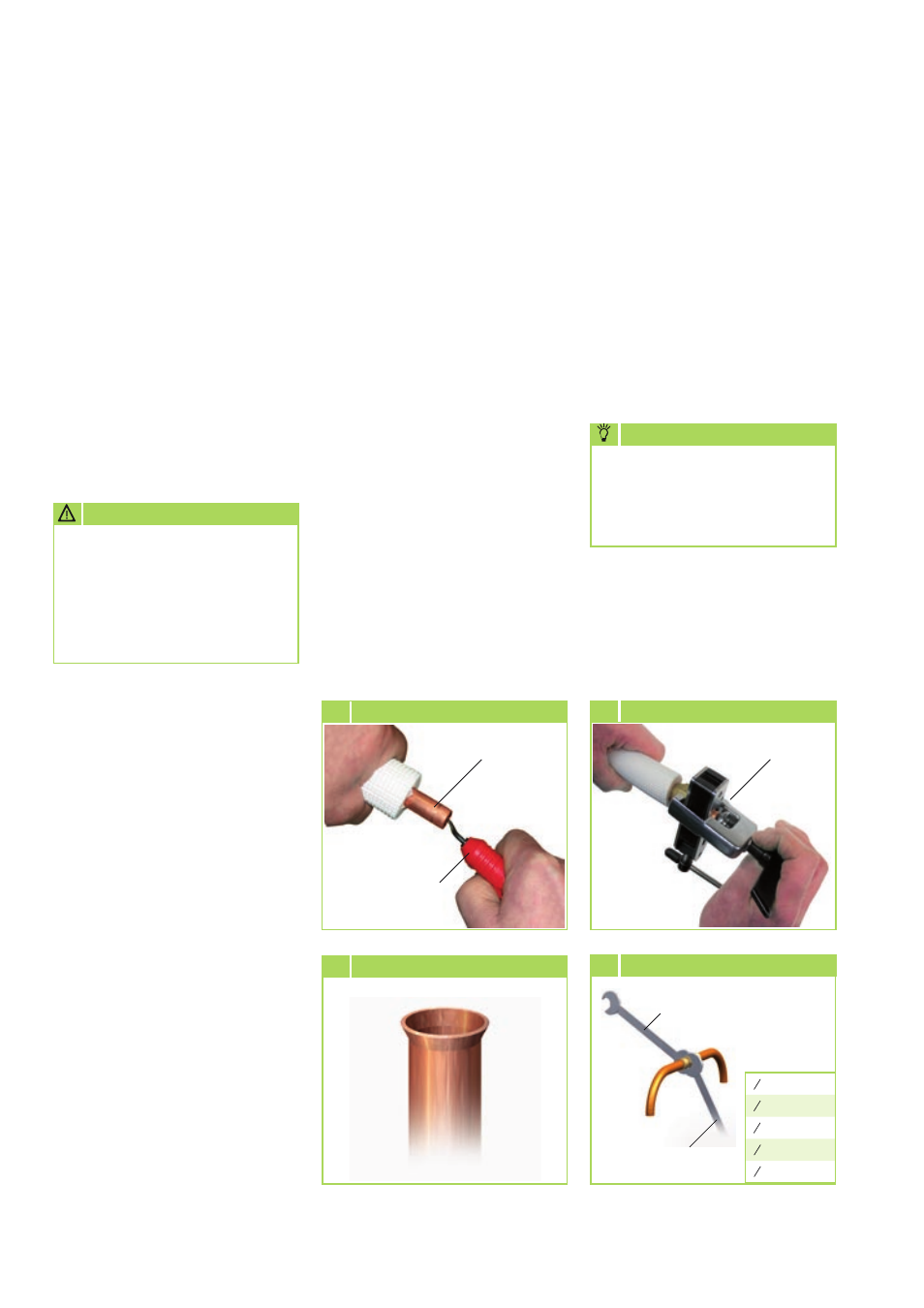

Dudgeonnière
7 Sertissage de la conduite de frigorifique
Conduite de frigorifique
Outil à ébavurer
6 Ébavurage de la conduite de frigorifique
8 Bord relevé de forme adéquate
Serrez à l'aide de la 1ère clé plate
Contre-serrez la
à l'aide d'une
deuxième clé plate
9 Serrage des raccords vissés
Couple
de serrage :
1 4 “ 15-20 Nm
3 8 “ 33-40 Nm
1 2 “ 50-60 Nm
5 8 “ 65-75 Nm
3 4 “ 95-105 Nm
5. Vérifiez que le bord relevé
présente la forme adéquate
(Illustration 8) .
6. Tout d'abord, reliez
manuellement les conduites
de frigorigène afin de les
positionner correctement.
7. Serrez ensuite définitivement
les raccords vissés à l'aide de 2
clés plates de taille appropriée.
Lors du vissage, utilisez toujours
l'une des clés plates pour
contre-serrer (Illustration 9).
8. Utilisez exclusivement des
tuyaux isolants adaptés à
la plage de température en
question et hermétiques à la
diffusion.
9. Amenez les conduites de
frigorigène de l'unité intérieure
à l'unité extérieure. Fixez-les
correctement et prenez les
mesures qui s'imposent pour
garantir un retour de l'huile
correct !
10. Lors du montage, respectez
les rayons de courbure des
conduites de frigorigène et
veillez à ne pas cintrer deux fois
le même point du tuyau. Vous
risqueriez de le fragiliser ou de
le fissurer.
11. Installez l'unité extérieure
sur une partie statique
homologuée du bâtiment à
l'aide de la console murale ou
de sol (respectez les consignes
d'installation des consoles).
