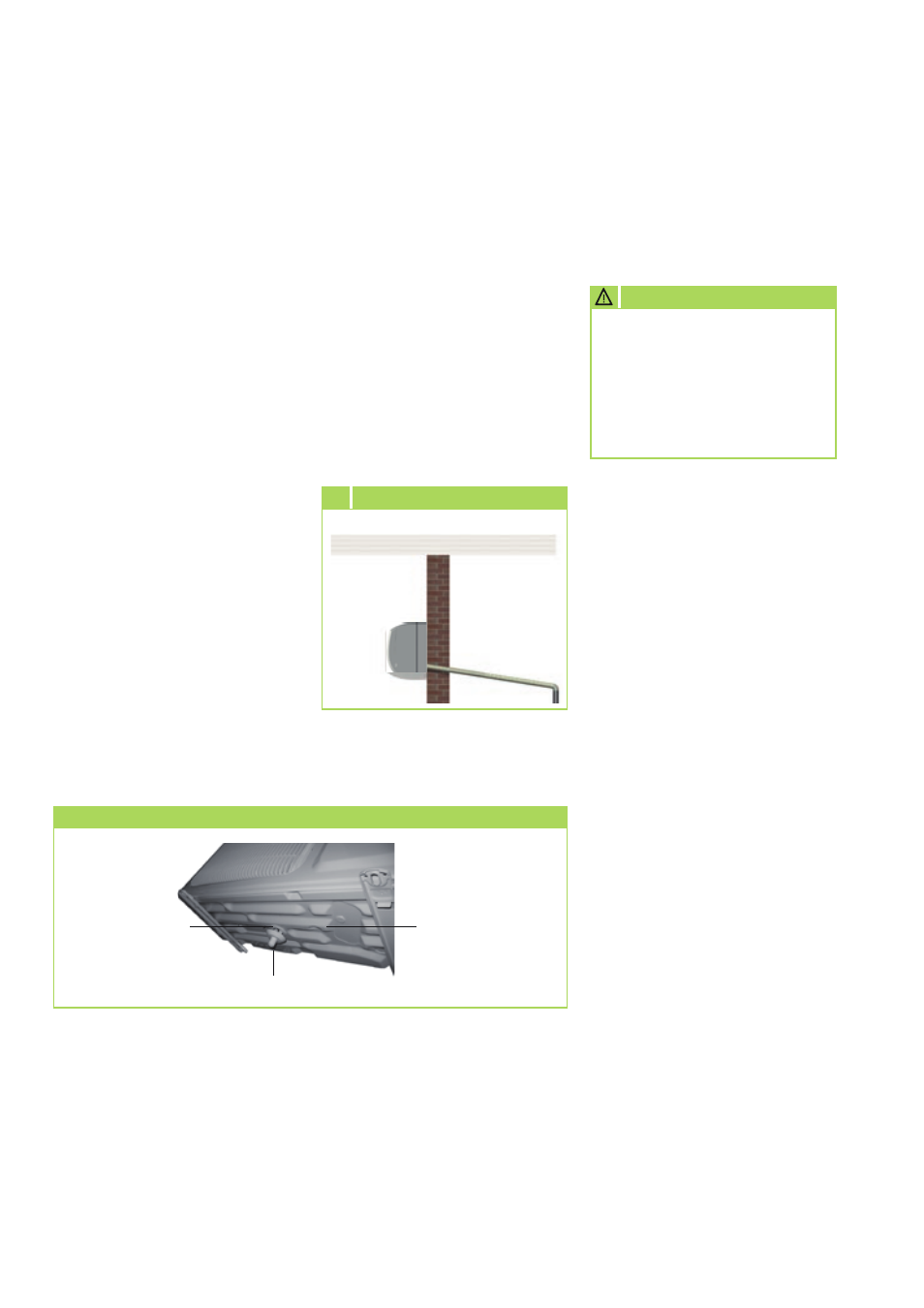

Raccord pour condensat de l'unité extérieure
Ouverture dédiée au
raccord pour
condensat
Récipient collecteur
pour condensat
de l'unité extérieure
Raccord pour condensat
Toutes les installations
électriques doivent
impérativement être réalisées
par des entreprises spécialisées.
Les raccords électriques doivent
être montés uniquement si
l'installation est hors tension.
ATTENTION
Branchement électrique
Installez un câble d'alimentation
sur l'unité intérieure et un câble de
commande relié à l'unité extérieure
et protégez-les par fusibles.
Raccord pour condensat
La température descendant
au-dessous du point de rosée
au niveau de l'évaporateur,
du condensat se forme sur
l'unité intérieure lorsque
l'appareil fonctionne en mode
Refroidissement et sur l'unité
extérieure lorsqu'il fonctionne en
mode Chauffage .
Sous l'évaporateur se trouve un
récipient collecteur devant être
raccordé à une évacuation.
Le revêtement inférieur du
carter de l'unité extérieure se
présente sous la forme d'une cuve
collectrice. Installez le raccord pour
condensat fourni.
■
La conduite de condensat
doit être posée sur site avec
une inclinaison min. de 2 %
(Illustration 10) . Au besoin,
prévoyez une isolation
hermétique à la diffusion de
vapeur.
■
Introduisez la conduite de
condensat de l'appareil sans
la fixer dans la conduite
d'évacuation. Si le condensat
est évacué dans une conduite
d'eaux usées, prévoyez un
siphon.
De série, le tuyau de condensat
peut être raccordé à gauche (vue
de devant).
10 Inclinaison de la conduite de condensat
inclinaison
min. de 2 %
■
Si l'appareil fonctionne lorsque
la température extérieure est
inférieure à 0 °C, installez
la conduite de condensat
en veillant à ce qu'elle soit
protégée du gel.
Si nécessaire, prévoyez un
chauffage auxiliaire pour les
tuyaux.
■
Une fois le montage terminé,
vérifiez que le condensat
s'écoule sans entrave et que
l'étanchéité est garantie en
permanence.
Branchement de l'unité
intérieure
■
Nous conseillons l'installation
sur site d'un interrupteur
principal/de réparation à
proximité de l'unité intérieure.
■
La tension alimente les unités
intérieures. L'unité extérieure
est alimentée via le câble de
commande reliant les unités
intérieure et extérieure.
■
Les barrettes à bornes des
raccords sont situées à
l'avant de l'appareil. Une fois
l'installation terminée, vous
pouvez effectuer des mesures
depuis l'avant en retirant le
cache.
Les appareils sont livrés avec
un câble de commande 4 fils
de 5 mètres qui permettra de
raccorder les unités intérieure
et extérieure. Au sein du câble
de commande reliant l'unité
extérieure se trouve un câble
de données qui assure la
communication entre les unités
intérieure et extérieure. Ce câble
permet aussi le réglage de la
puissance de refroidissement ou
de chauffage et la transmission
des messages d'erreur à l'unité
intérieure.
