3 Structure et
fonctionnement
3.1 Description de l'appareil
Dans la version Split, l'unité intérieure des climati-
seurs ambiants combi se charge de récupérer la
chaleur de l'espace intérieur à refroidir. L'unité
extérieure renvoie cette chaleur dans l'air exté-
rieur.
Dans le cas d'appareils capables à la fois de
refroidir et de chauffer, en mode Chauffage, la
chaleur absorbée par l'unité extérieure peut être
diffusée dans la pièce à chauffer au niveau de
l'unité intérieure.
L'appareil est conçu pour l'intérieur pour la zone
murale supérieure. La commande se fait par une
télécommande infrarouge.
L'unité intérieure est constituée d'un évaporateur à
lamelles, d'un ventilateur d'évaporateur, d'un dis-
positif de réglage et d'une conduite de condensat.
L'unité intérieure peut être combinée avec les
unités extérieures REMKO de la
série MVT 601 DC, 901 DC et 1051 DC avec puis-
sance frigorifique correspondante. L'unité exté-
rieure est commandée par le dispositif de réglage
de l'unité intérieure.
Des pompes à condensat sont disponibles comme
accessoires.
B
A
4
3
5
6
1
2
3
7
8
9

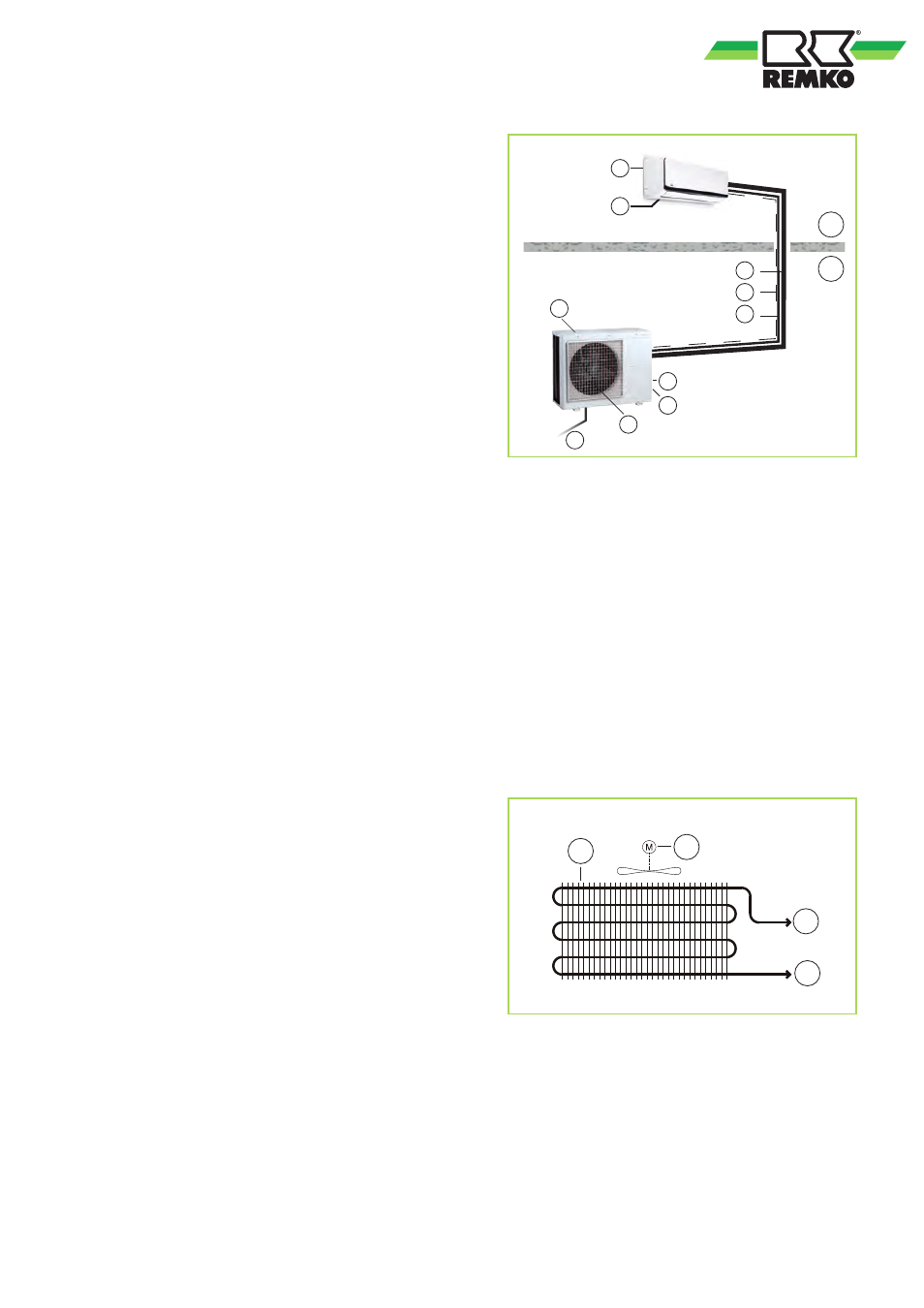

Fig. 2: Architecture du système
A : Zone extérieure
B : Zone intérieure
1 : Unité intérieure
2 : Unité extérieure
3 : Conduite d'évacuation du condensat
4 : Ventilateur du condenseur
5 : Câble d'alimentation
6 : Vanne d'arrêt
7 : Conduite d'aspiration
8 : Câble de commande
9 : Conduite d'injection
Les unités intérieure et extérieure sont reliées par
des conduites de frigorigène.
2
1
4
3
Fig. 3: Schéma du circuit frigorifique
1 : Évaporateur
2 : Ventilateur d'évaporateur
3 : Raccord de la conduite d'aspiration
4 : Raccord de la conduite d'injection
9
