5 Instruction de montage
pour le personnel spé-
cialisé
Remarques importantes à respecter avant de
procéder à l'installation
Pour l'installation complète, respecter les instruc-
tions de service des unités intérieure et exté-
rieures.
n Amener l'appareil dans son emballage d'ori-
gine le plus près possible du site de montage.
Vous éviterez ainsi les avaries de transport.
n Contrôlez si le contenu de l'emballage est
complet et si l'appareil présente des dom-
mages visibles dus au transport. En cas de
défauts, contactez immédiatement votre parte-
naire contractuel et la société de transport.
n Soulevez l'appareil au niveau des coins et non
au niveau des raccords pour le frigorigène ou
le condensat.
n Les conduites de frigorigène (aspiration et
injection), les vannes et les liaisons doivent
être isolées contre la diffusion de vapeur. Isoler
si besoin également la conduite de condensat.
n Choisissez un site de montage qui assurer une
admission et une sortie d'air libre (voir le para-
graphe « Espaces libres minimum »).
n N'installez pas l'appareil à proximité d'appareils
à fort rayonnement thermique. Tout montage à
proximité d'une source de rayonnement ther-
mique risque d'entraver les performances de
l'appareil.
n Installez les tuyaux de frigorigène de l'unité
intérieure vers l'unité extérieure.
n Protégez les conduites de frigorigène ouvertes
contre l'entrée de l'humidité au moyen de
capuchons ou de bandes collantes et ne pliez
et n'écrasez jamais les conduites de frigori-
gène.
n Utilisez exclusivement les écrous-raccords
fournis pour les conduites de frigorigène et ne
les retirez que lors du raccordement avec les
conduites de frigorigène.
n Effectuez tous les raccordements électriques
conformément aux dispositions DIN et VDE en
vigueur.
n Fixez les conduites électriques dans les bornes
de façon correcte. Une mauvaise fixation peut
être source d'incendie.
Matériel de montage
L'unité intérieure est fixée par 4 vis disponibles
côté client sur un support mural.
Choix du lieu d'installation
L'unité intérieure a été conçue pour être montée
horizontalement sur une paroi au-dessus de
portes. Elle peut également être montée sur la
partie supérieure d'une paroi (min. 1,75 m entre le
bord supérieur et le sol).
Espace libre minimal
Prévoyez des espaces libres suffisants pour les
travaux de maintenance et de réparation et pour
garantir une répartition optimale de l'air.
B
200
120
1500
120
120
A

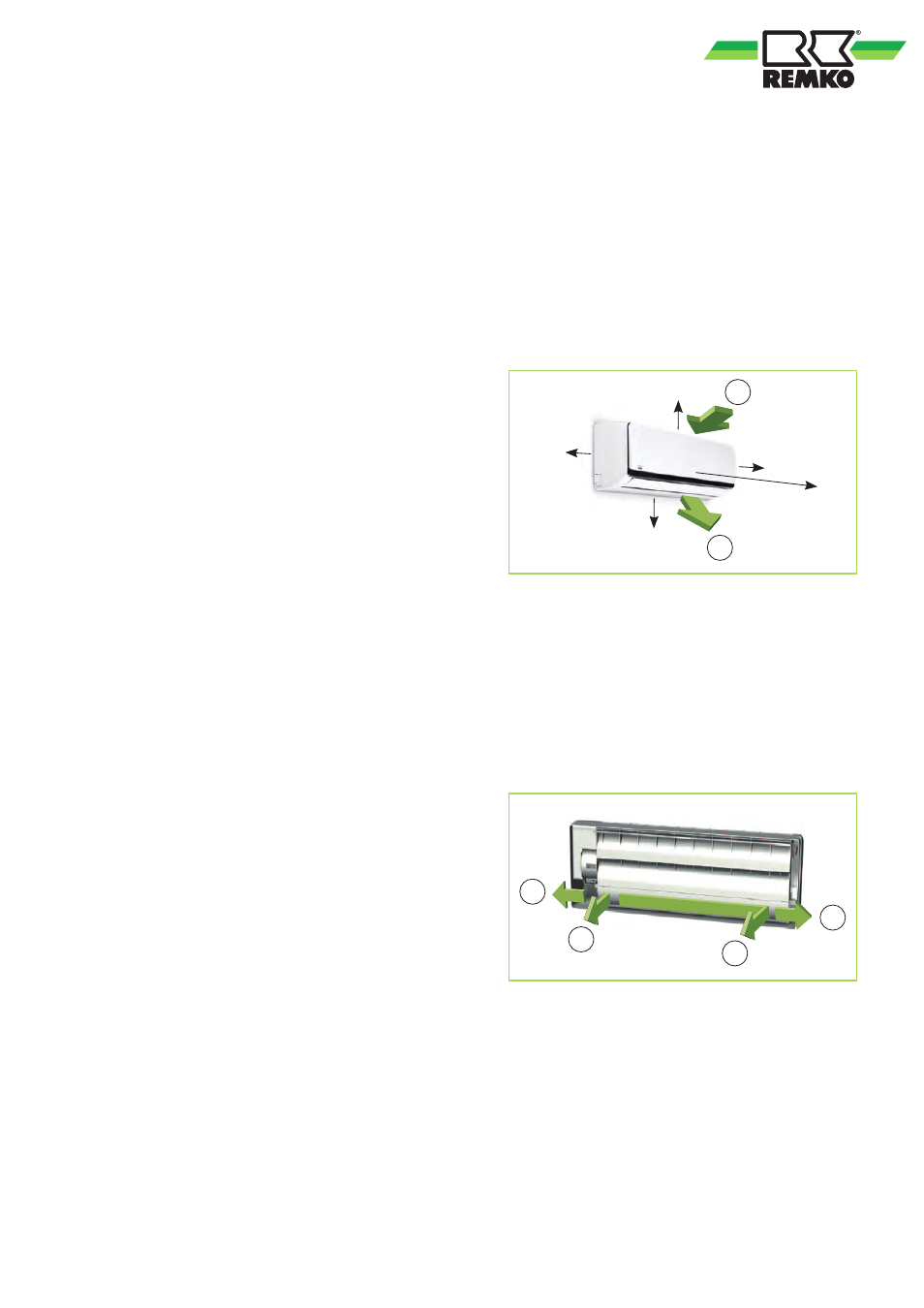

Fig. 24: Espaces libres minimum (toutes les indica-
tions sont en mm)
A : Admission d'air
B : Évacuation d'air
Variantes de raccordement
Les variantes de raccordement suivantes peuvent
être utilisées pour les conduites de frigorigène,
condensat et commande.
A
D
C
B
Fig. 25: Variantes de raccordement
A : Départ sur la paroi de droite
B : Départ à travers la paroi de droite
C : Départ à travers la paroi de gauche
D : Départ sur la paroi de gauche
