MXW 522
3
4
CE-KFR50G/BP3N1Y-11M.D.11.NP2-1
202302130861
CN9
CN11
CN10A
CN12-2
CN8
CN12-1
S
W
1
L_IN
L_OUT
CN5
CN16
1
2
A
3
4
B
D
C
5
6

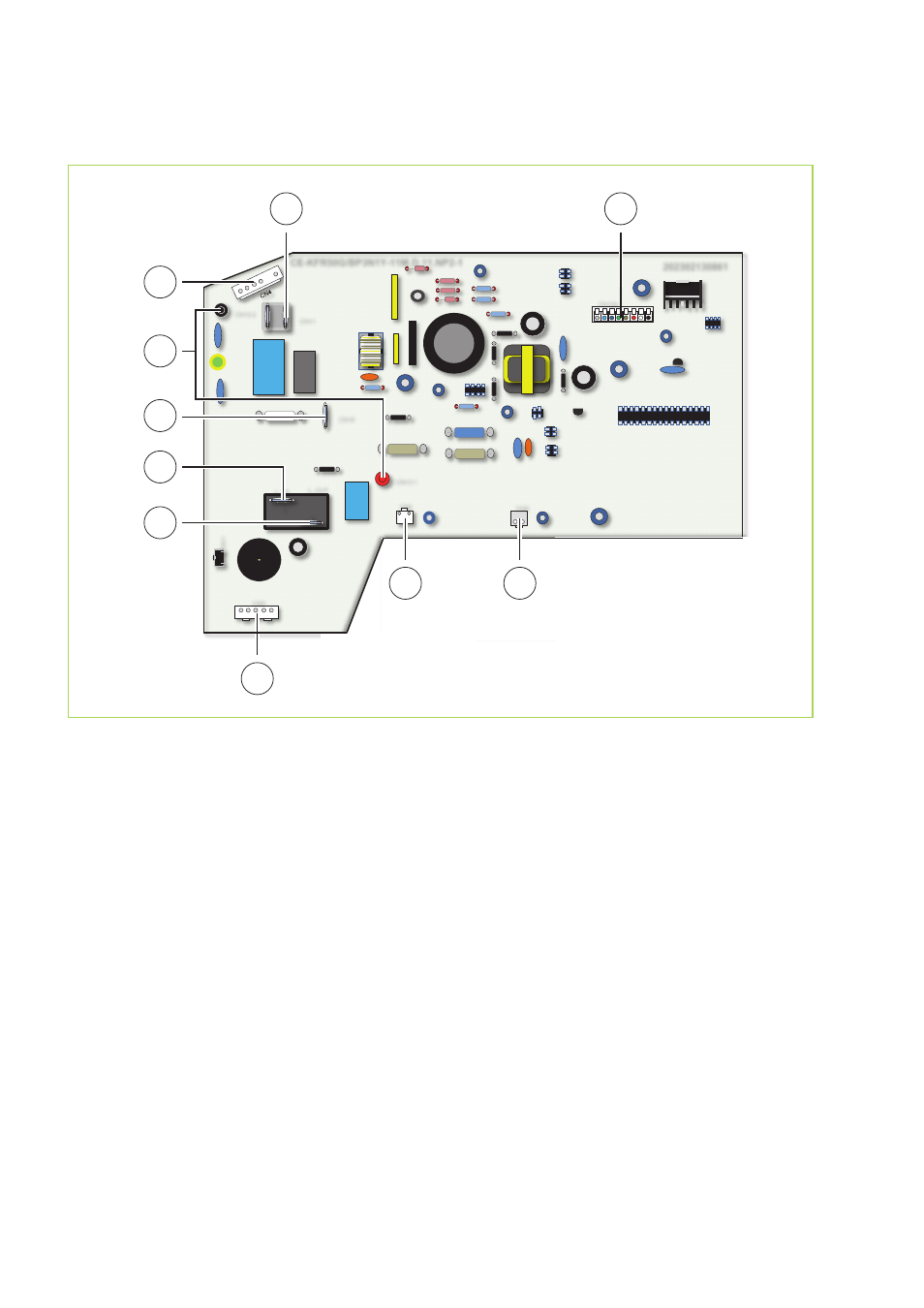

Fig. 35: Schéma de câblage électrique
A:
Connexion au bornier de l'unité intérieure
(Contact: N)
B:
Connexion au bornier de l'unité intérieure
(Contact: S)
C:
Connexion au bornier de l'unité intérieure
(Contact: 1)
D:
Connexion au bornier de l'unité intérieure
(Contact: L)
1:
Moteur du ventilateur de l'évaporateur
2:
Générateur d'ions
3:
Écran d'affichage
4:
Moteur oscillant 1
5:
Capteur de recirculation de l'air
6:
Capteur de l'évaporateur
