Support mural de l'unité intérieure
A
B
C
D
E
F
G
H
I
J

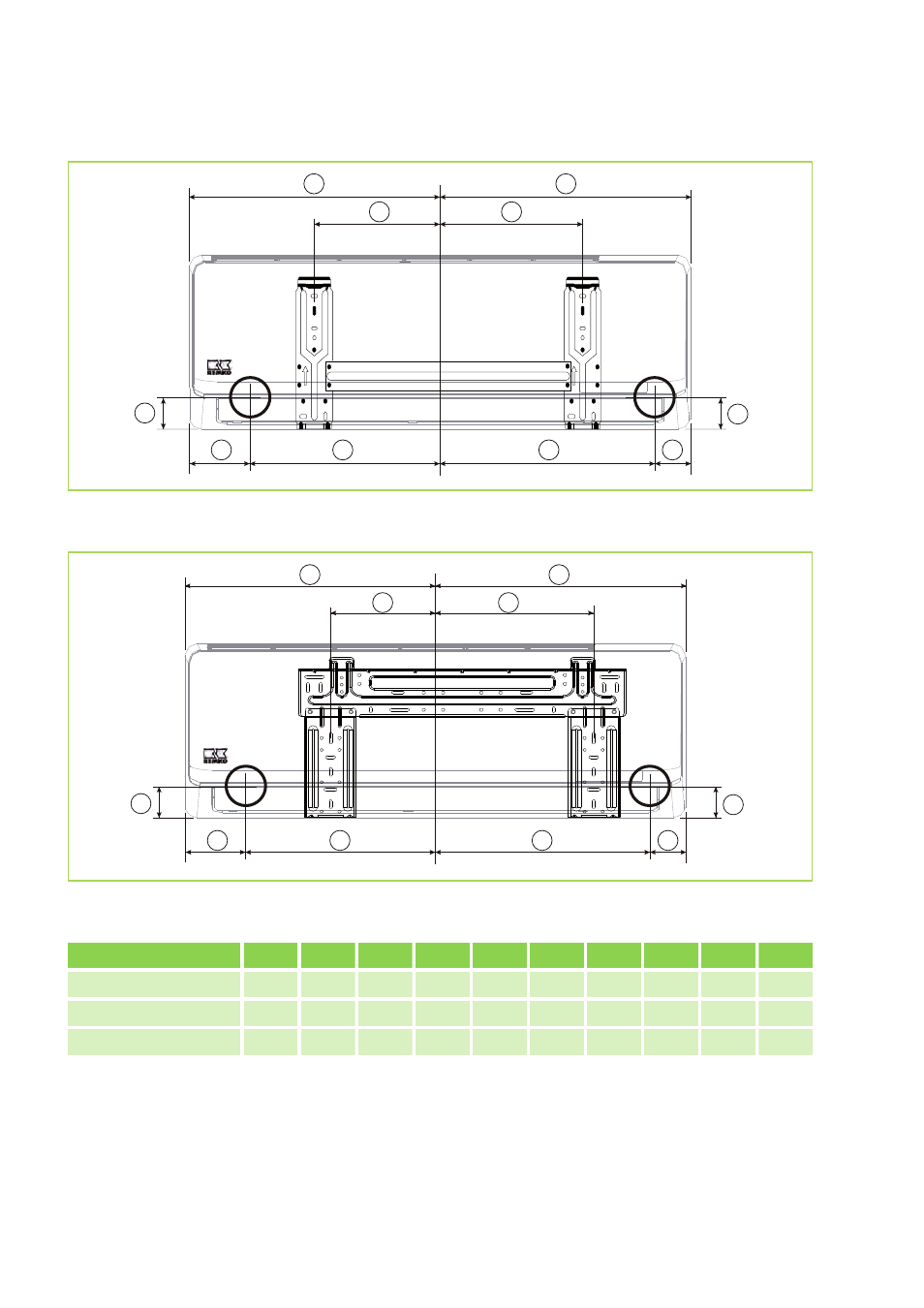

Fig. 26: Points de montage du support mural MXW 202/262 et MXW 352
(vue avant, toutes les dimensions sont en mm)
A
B
C
D
E
F
G
H
I
J
Fig. 27: Points de montage du support mural MXW 522 (vue avant, toutes les dimensions sont en mm)
Gerätetyp/Maß
A
B
C
D
E
F
G
H
I
J
MXW 202/262
375
375
165
275
45
45
70
305
280
95
MXW 352
417,5
417,5
210
230
45
45
70
347,5
317,5
100
MXW 522
497,5
497,5
183
227
45
45
100
397,5
357,5
140
Toutes les dimensions sont en mm. Le diamètre du passage est de
Ø 65 mm.
Le support mural de l'appareil doit être fixé avec des vis et chevilles adéquates.
