8.2 Schéma de raccordement électrique
Raccord MVT 601 DC-1051 DC
230V/1~/50 Hz
L(A) N(A) S(A) L N L(B) N(B) S(B) L(1) 1 2(N) S
L(C) N(C) S(C) L(D) N(D) S(D)
L(1) 1 2(N) S L(1) 1 2(N) S
L(1) 1 2(N) S
A
1
B
1
B
2
B
3
B
4
2
2

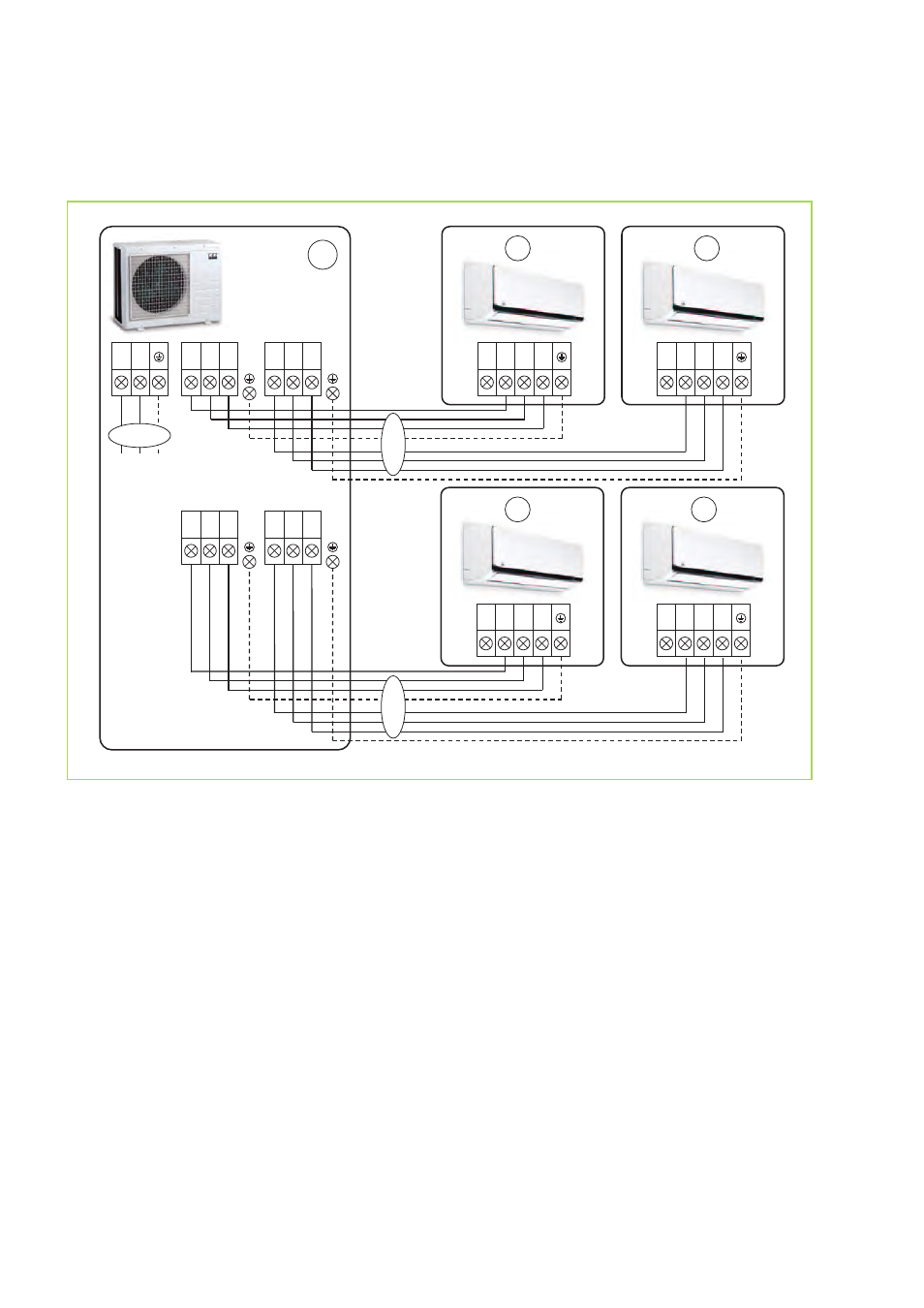

Fig. 31: Schéma de raccordement électrique
A : Unité extérieure MVT 601 DC-1051 DC
B : Unité intérieure MXW 202-522
1 : Câble d'alimentation
2 : Conduites de communication
