Manuel d’installation et d’utilisation du Matrix encastrable
______________________________________________________________________________ 53
ANNEXE 6 : INSTALLATION DES TUBES D’AIR SECONDAIRES
ET DU COUPE-FEU
1.
En commençant vers l’arrière, inclinez et
insérez le tube d’air secondaire arrière dans
le trou du fond de la canalisation droite.
Ensuite, levez et poussez le tube vers la
gauche dans le trou correspondant de la
canalisation de gauche.
2.

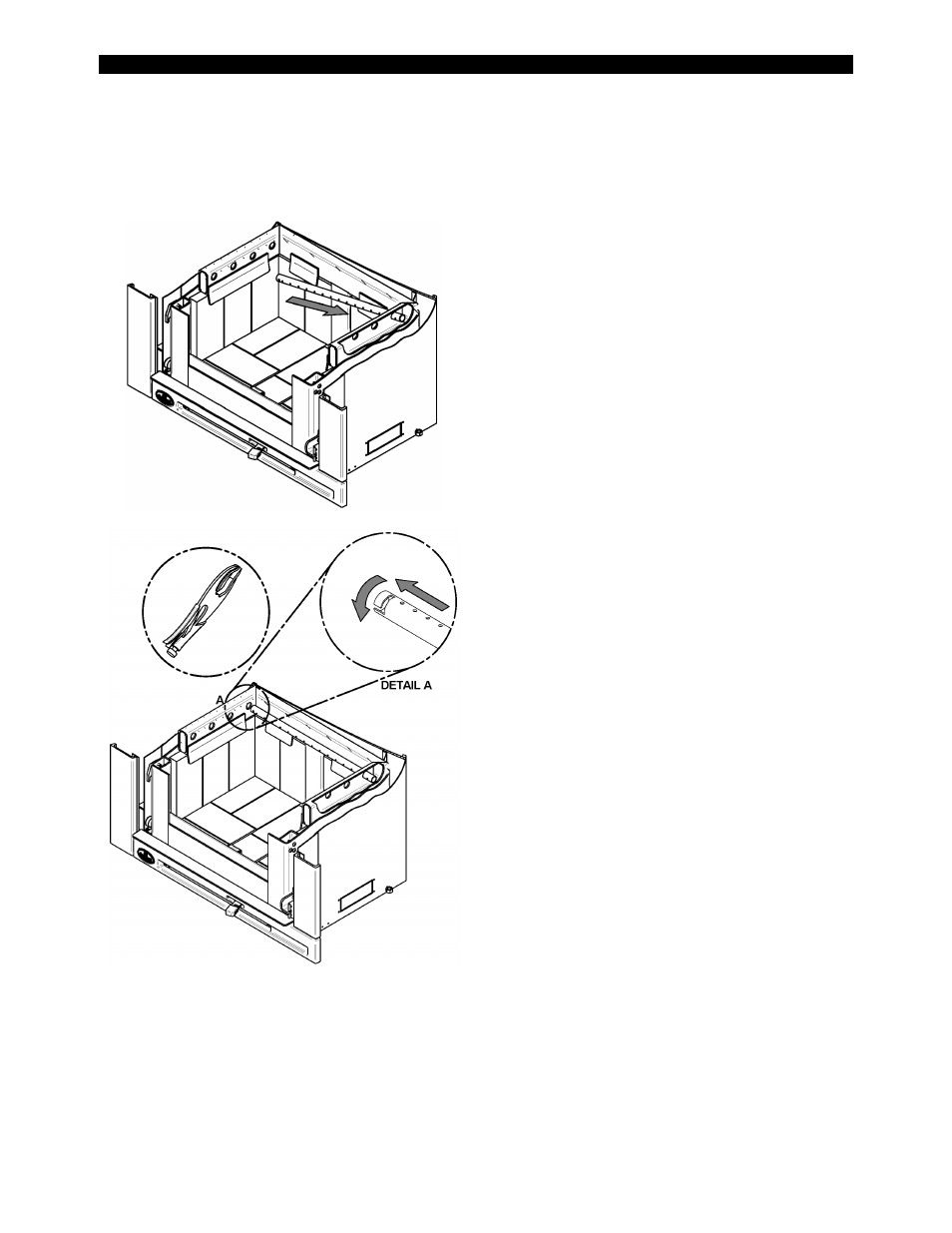

Alignez le chemin du tube et la dent dans le
trou de la canalisation. Tenez le tube à
l’aide d’une pince de serrage et suivez le
mouvement décrit dans la figure ci-contre
(DÉTAIL A) pour le sécuriser en place.
S’assurer que la dent touche le fond du
chemin du tube.
3.
Répétez l’étape 1 et 2 pour les 2 tubes
arrière, puis installez les coupe-feu avant
d’installer les 2 tubes avant.
4.
Retirez dans l’ordre inverse.
