Manuel d’installation et d’utilisation du Matrix encastrable
______________________________________________________________________________ 31

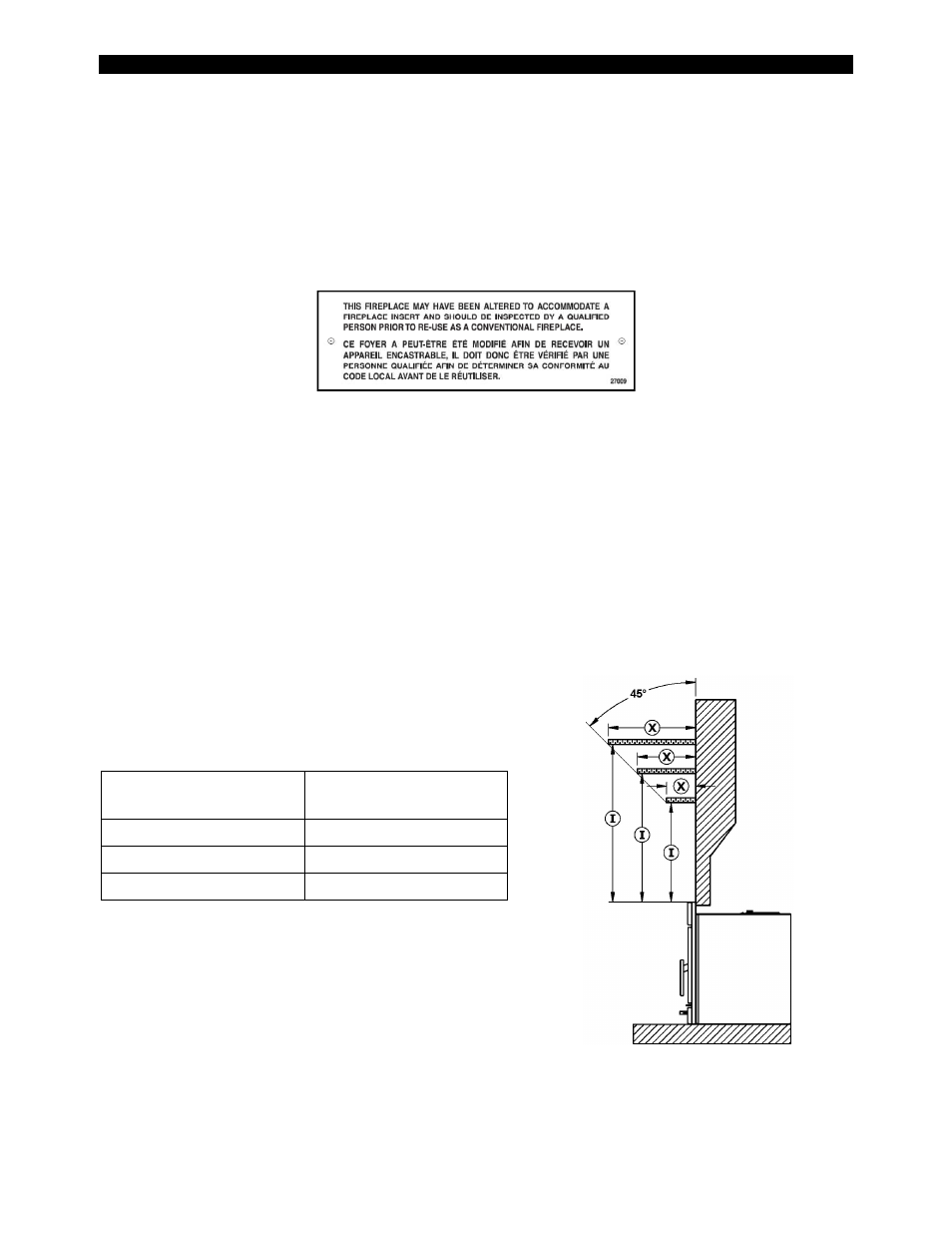

8.2 CONTRÔLE DU TIRAGE DU FOYER DE MAÇONNERIE
Si le système de contrôle du tirage du foyer de maçonnerie original doit être conservé en place, il
faut l’attacher en position ouverte pour avoir accès à la gaine en acier inoxydable de l’encastrable
ou le démonter complètement. Si on enlève le système de contrôle de tirage du foyer de
maçonnerie, il faudra prévoir l’installation de la plaque métallique (27009), fournie dans
l’ensemble de manuels de l’encastrable, indiquant que le foyer de maçonnerie a été modifié. Elle
devra être installée à l’intérieur de l’âtre de maçonnerie, dans un endroit visible et facile à repérer.
8.3 CONFORMITÉ DE LA TABLETTE COMBUSTIBLE
Afin de valider la conformité avec l’encastrable d’une tablette existante ou pour installer une
tablette en matériau combustible, il est important de se référer au tableau et à la figure suivante.
Par exemple, pour une tablette dont la profondeur est de 8" (203 mm) (valeur (X)), celle-ci doit
être installée à au moins 18 5/8" (473 mm) (valeur (I)) à partir du dessus de l’encastrable.
Différentes dimensions de tablettes sont énumérées dans le tableau suivant. Cependant, aucune
tablette ne peut être installé à moins de 18 5/8" (473 mm) à partir du dessus de l’encastrable. Si la
dimension de votre tablette n’est pas listée dans le tableau, il suffit d’additionner 10 5/8"
(270 mm) à la longueur de votre tablette pour trouver position sécuritaire de celle-ci. Par exemple,
pour une tablette de 9" (229 mm), la position sécuritaire de votre tablette serait 19 5/8" (499 mm)
au-dessus de l’encastrable (10 5/8" (270 mm) + 9" (229 mm)).
DIMENTION MAXIMALE
DE LA TABLETTE (X)
DÉGAGEMENT DE LA
TABLETTE (I)
8" / 203 mm 18 5/8" (473 mm)
10" / 254 mm 20 5/8" (524 mm)
12" / 305 mm 22 5/8" (575 mm)
