Manuel d’installation et d’utilisation du Matrix encastrable
40 ______________________________________________________________________________
9.3 DES CHEMINÉES APPROPRIÉES
Votre encastrable à bois vous procurera une performance et une efficacité optimale lorsqu’il est
raccordé à une gaine de cheminée ayant un conduit de fumée de 6 po de diamètre. Le
raccordement à une cheminée ayant un diamètre au minimum de 5 po (Canada seulement) est
toléré, s’il permet l’évacuation adéquate des fumées de combustion et que cette application soit
vérifiée et autorisée par un installateur qualifié. Autrement, le diamètre du conduit de fumée
devra être de 6 po La réduction du diamètre de la gaine à moins de 6" devrait être effectuée
uniquement si la hauteur totale de la cheminée de maçonnerie est supérieure à 20 pieds.

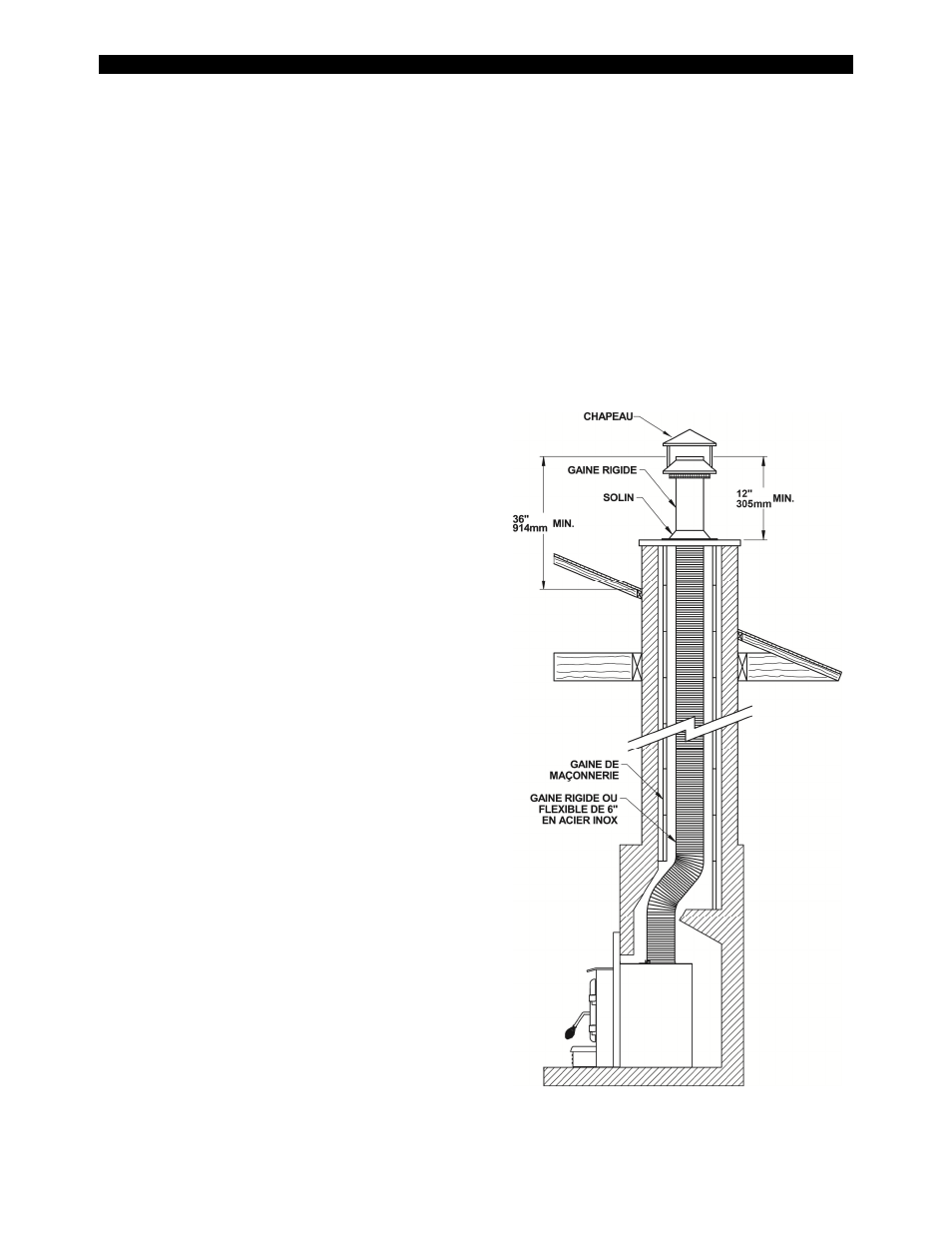

9.4 INSTALLATION DE LA GAINE
Nous recommandons d’utiliser une gaine de
cheminée (rigide ou flexible) en vue d’obtenir le
meilleur rendement possible. Pour garantir une
tire optimale, il est aussi fortement recommandé
d’ajouter une gaine rigide d'une longueur minimale
de 12” entre le solin et le chapeau de cheminée.
Dans tous les cas, les gaines doivent être installées
conformément aux instructions du fabricant de
gaines, y compris les instructions pour l'extension
au-dessus de la cheminée de maçonnerie.
Utilisez des doublures de cheminée homologuées –
UL 1777, CAN/ULC S635.
Afin de raccorder l'encastrable à la gaine, reportez-
vous à la Section 9.5 Raccordement de la gaine de
cheminée.
À L’INSTALLATEUR : Lorsque vous mettez l’appareil
en position dans l’ouverture du foyer, avant
d’installer le conduit de fumée, positionnez-le dans
l’ouverture jusqu’à ce que le rebord supérieur de
l’enveloppe de l’encastrable soit aligné au
parement du foyer.
Si vous avez à utiliser des tire-fond ou des ancrages
pour maintenir l’encastrable en place, il convient
de marquer l'emplacement des trous lorsque
l’encastrable est en place. Ensuite, enlevez-le et
installez les ancrages.
