Manuel d’installation et d’utilisation du Matrix encastrable
48 ______________________________________________________________________________
ANNEXE 3 : INSTALLATION DE LA FAÇADE
NOTE : Si la profondeur et/ou l’ouverture de l’âtre de maçonnerie exigent l’utilisation de l’option
d’ensemble de projection AC01323 et/ou d’un ensemble de finition intermédiaire AC01322 ou
AC01332 également optionnels, veuillez suivre les instructions incluses dans ces options avant de
débuter l’installation de la façade en fonte. Notez également que pour faire l’installation de
l’option d’ensemble de projection AC01323 l’un des ensembles de finition intermédiaire AC01322
ou AC01332 doit également être acheté séparément pour y fixer l’ensemble de projection.
Retirez les panneaux de façade de leur emballage, vérifiez-en le contenu et détachez l’ensemble
d’interrupteur du ventilateur fixé dans l’enveloppe de convection inférieure gauche pour des fins
de transport. L’assemblage de la façade requiert l’utilisation d’une clef à rochet 3/8” pour le
serrage des boulons.

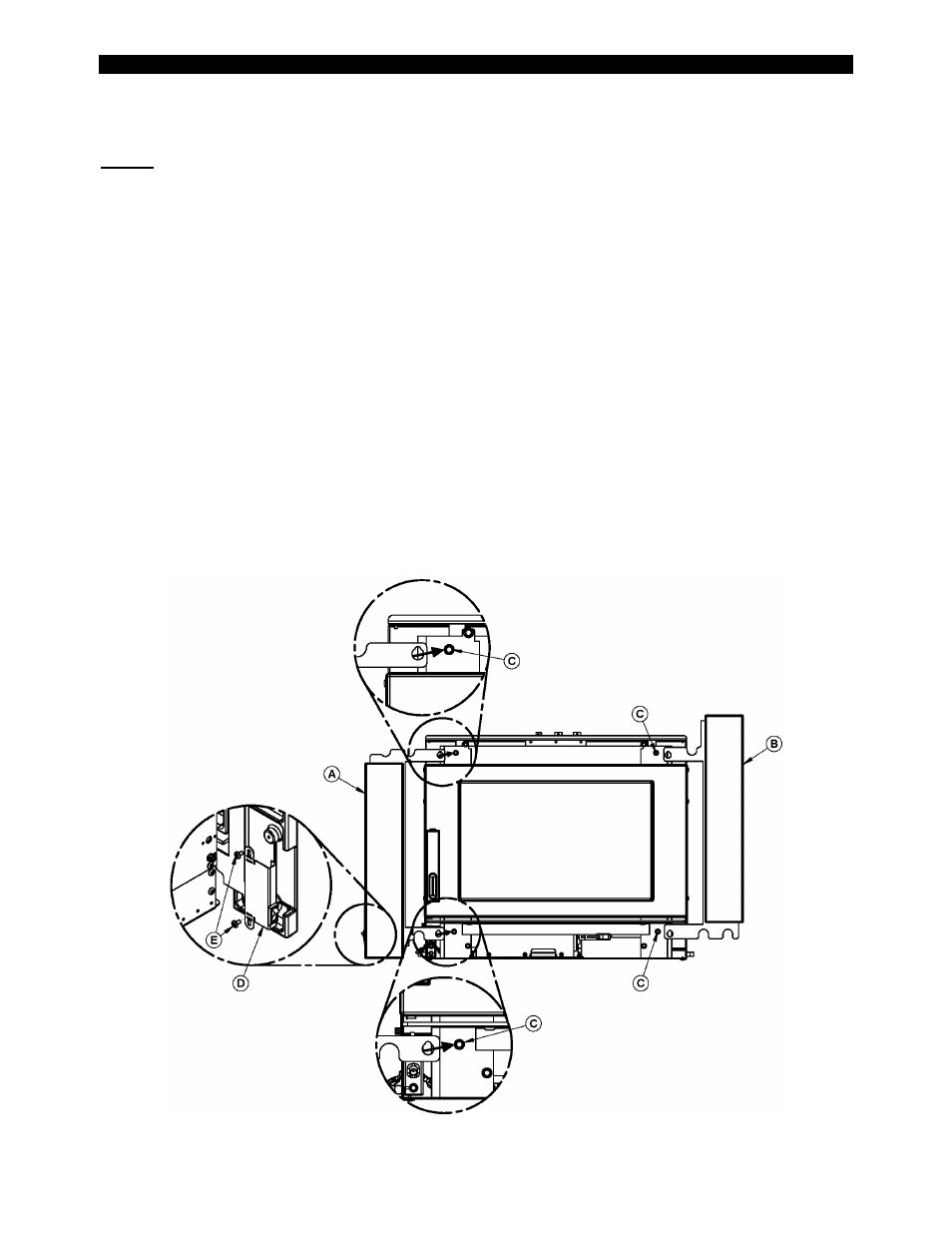

L’envers de chaque pièce de façade est identifié comme suit : (A) = 24249, (B) = 24250, (F) = 24248
et (G) = 24247
1. Alignez l’ensemble d’interrupteur du ventilateur (D) sur la façade (A) avec les 2 vis (E).
2. Positionnez la façade (A) avec les vis (C) déjà présentes sur l’insert et serrez.
3. Positionnez la façade (B) avec les vis (C) et serrez.
