ANNEXE 2 : INSTALLATION DE L’ENSEMBLE D’ENTRÉE D’AIR FRAIS
(AC01298) OPTIONNEL
Note : Ne retirez que l’emporte-pièce qui sera raccordé à l’entrée d’air frais.
Afin d’installer l’ensemble d’entrée d’air frais, vous devrez avoir en main l’accessoire AC01298.

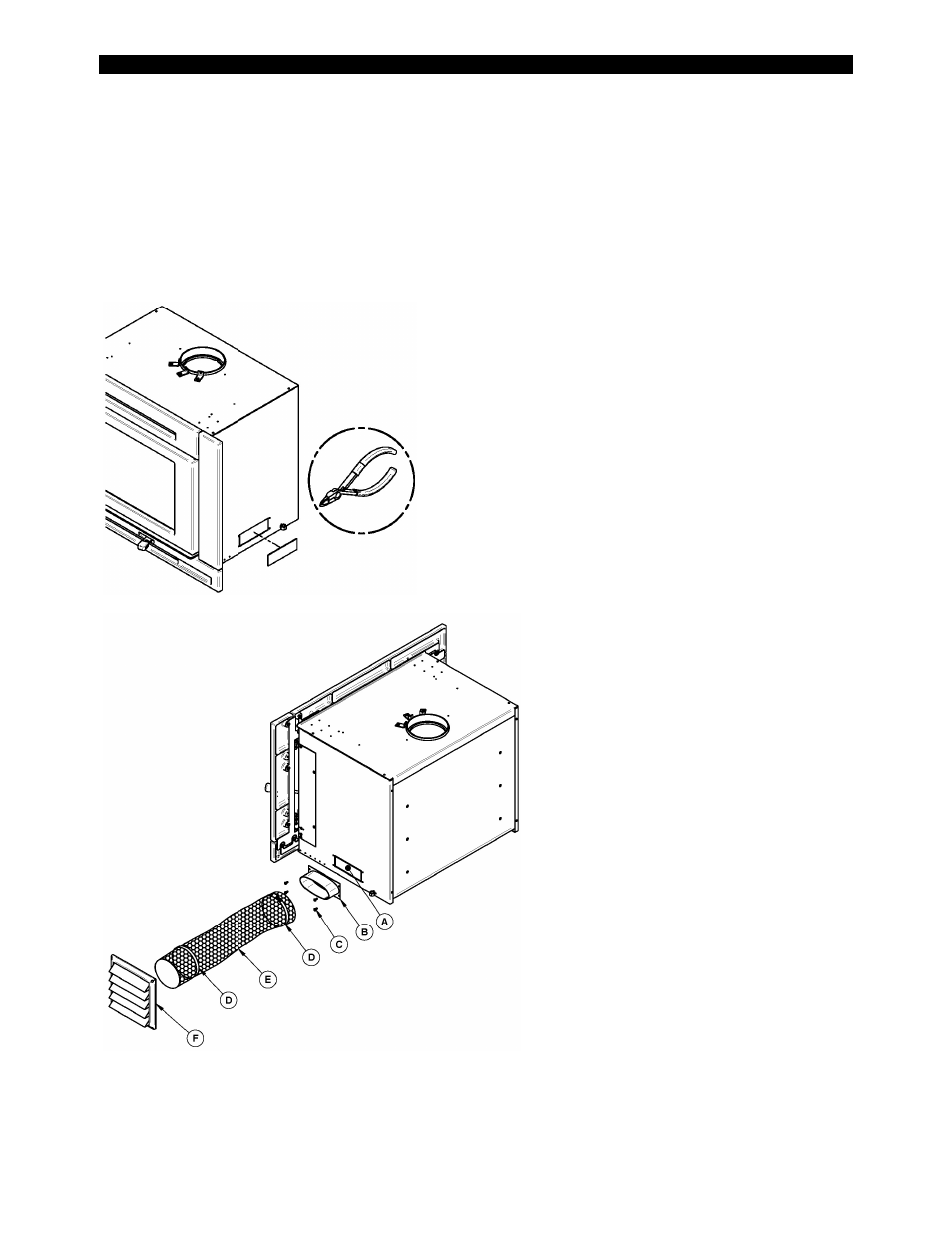

À l’aide de pinces, retirez l’emporte-
pièce rectangulaire (A) situé à gauche ou
à droite de l’enveloppe de convection.
Choisissez le côté qui convient le mieux à
votre installation.
Par la suite, installez l’adaptateur
d’entrée d’air (B) à l’aide de 4 vis (C).
Fixez le tuyau flexible (E) (pièce AC02090
non fournie) sur l’adaptateur (B) à l’aide
d’un des collets ajustables (D). Fixez
l’autre extrémité au capuchon de prise
d’air (F) à l’aide du deuxième collet
ajustable (D). Le capuchon de prise d’air
(F) doit être installé à l’extérieur de votre
habitation.
