25

INSTALLATION (suite)

Alimentation électrique et réalisation de câblage sur le

terrain (suite)

4. Acheminez les fils du cordon

d’alimentation par l’entrée du cordon

d’alimentation situé en bas du

panneau de service.

5. Branchez le fil de ligne (R et T) au

bloc des bornes. Serrez la vis avec

un couple de serrage d’environ 0,96

pi•livre-force (1,3 N•m).

6. Branchez le fil de mise à la terre (G)

au bloc des bornes. Serrez la vis

avec un couple de serrage d’environ

0,96 pi•livre-force (1,3 N•m).

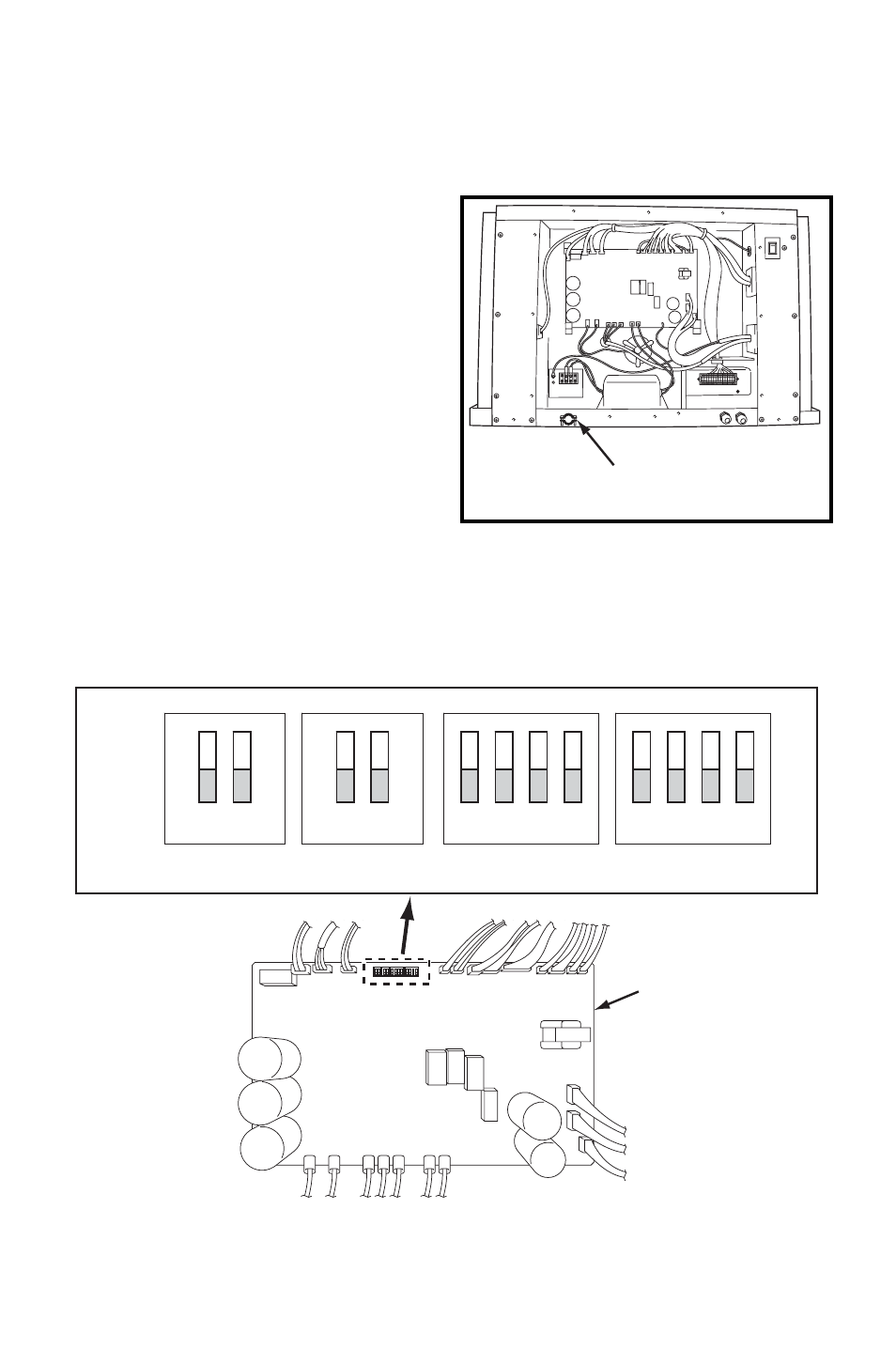

Configuration et réglages de l’interrupteur DIP

Le régulateur de l’appareil est équipé des interrupteurs DIP qui est réglé par

défaut sur la position OFF (arrêt). L’interrupteur DIP peut être réglé afin de

configurer les fonctions suivantes.

ENTRÉE DE CORDON
D’ALIMENTATION

PANNEAU
DE RELAIS

ON

OFF

1

2

1

2

1

2

3

4

1

2

3

4

DSW1

DSW2

DSW3

DSW4
