14
INSTALLATION (suite)
Installation CM25 sur une structure de toit (suite)
Exemple d’installation avec palette
7. Serrez le contre-écrou (à la base).
Couple de serrage de contre-écrou: Approxi. 3,02 pi•livre-force (4,1 N•m)
8. Serrez l’écrou (haut) à la main jusqu’à ce qu’il soit bloqué contre le support de
base.

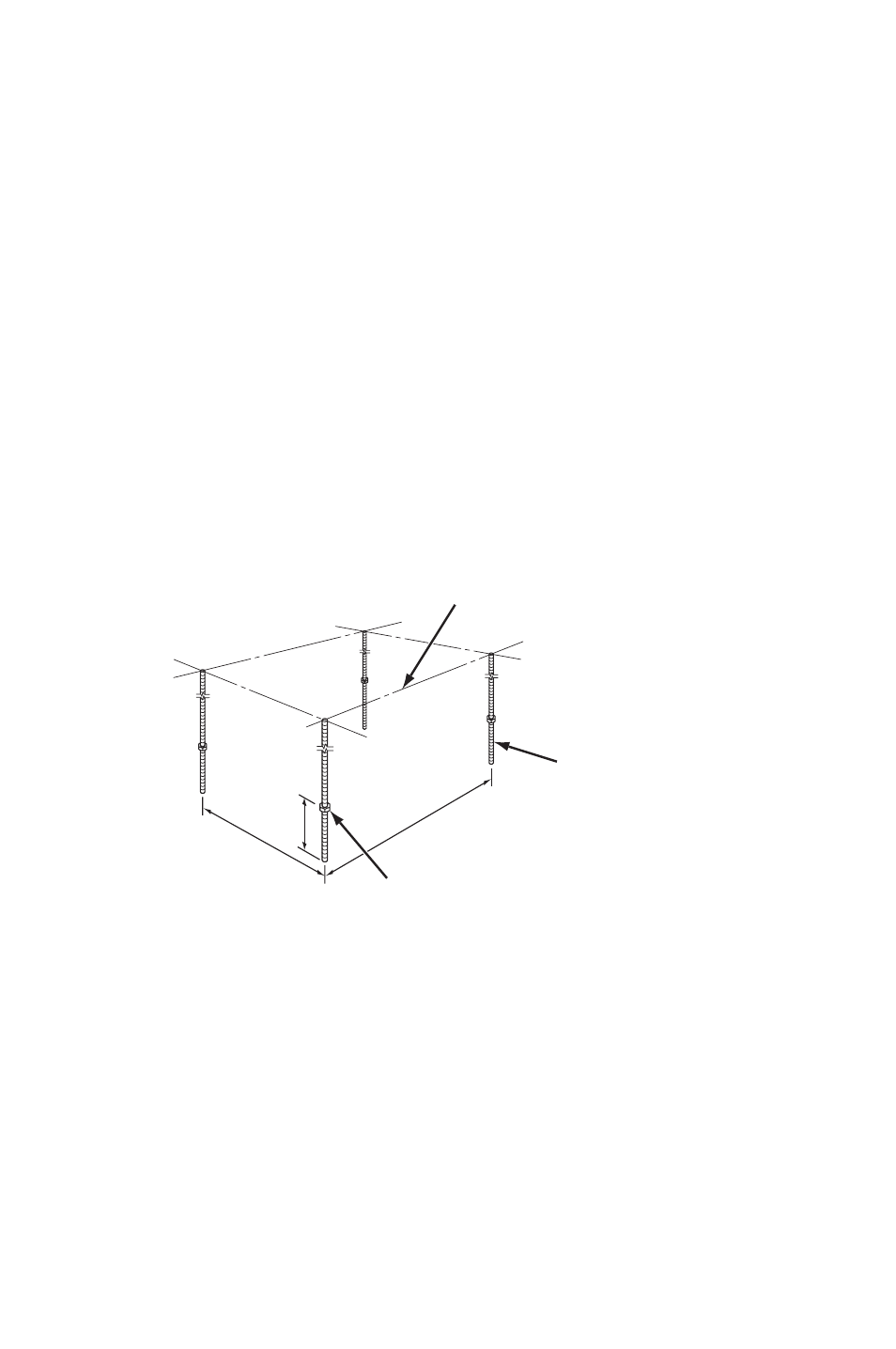

Exemple d’installation sans palette
1. Installez les quatre (4) tiges de suspension en les suspendant à partir des
éléments porteurs appropriés du bâtiment. Localisez les tiges de façon à ce
qu’elles soient alignées avec les quatre orifices de montage qui font partie de
la base de l’appareil. Assurez-vous de bien ancrer les extrémités supérieures
des tiges de suspension et de serrer tous les écrous.
2. Insérez quatre (4) écrous (haut) dans les tiges de suspension avant de monter
l’appareil (hauteur minimum de 12,0 pouces de l’extrémité inférieure des tiges
de suspension).
12,0 po.
Min.
29,8 po.
51,3 po.
TIGE DE SUSPENSION
FILETÉE
STRUCTURE DE TOIT
ÉCROU (haut)
