INSTALLATION (suite)
Canalisation avec plafond rabaissé type
Tout matériel est fourni sur le terrain.
MISE EN GARDE: Ne pas faire fonctionner l’appareil sans que le
filtre soit installé sur la grille de retour d’air.
1. Utilisez un conduit isolé de 12 pouces de diamètre avec une faible friction et
résistance à l’air.
Le conduit devra être courbé avec un grand rayon. Si le rayon de courbure est
inférieur à 15,0 pouces (381 mm), utilisez des vannes ou des guides pour
réduire la résistance à l’air.
2. Veillez à ce que les conduits soient bien fixés afin d’absorber les vibrations de
l’appareil.
Évitez les courbures trop franches du conduit et assurez une disposition en
ligne droite des conduits d’air pour améliorer les performances.
Le matériel suivant fourni sur le terrain est requis:
• Conduits flexibles isolés de 12 pouces de diamètre
• Grille de retour d’air avec bride de 12 pouces et filtre pour prise d’air de la
pièce
• Diffuseur avec bride de 12 pouces pour la sortie d’air froid
Référez-vous à la pression statique maximum des “Caractéristiques

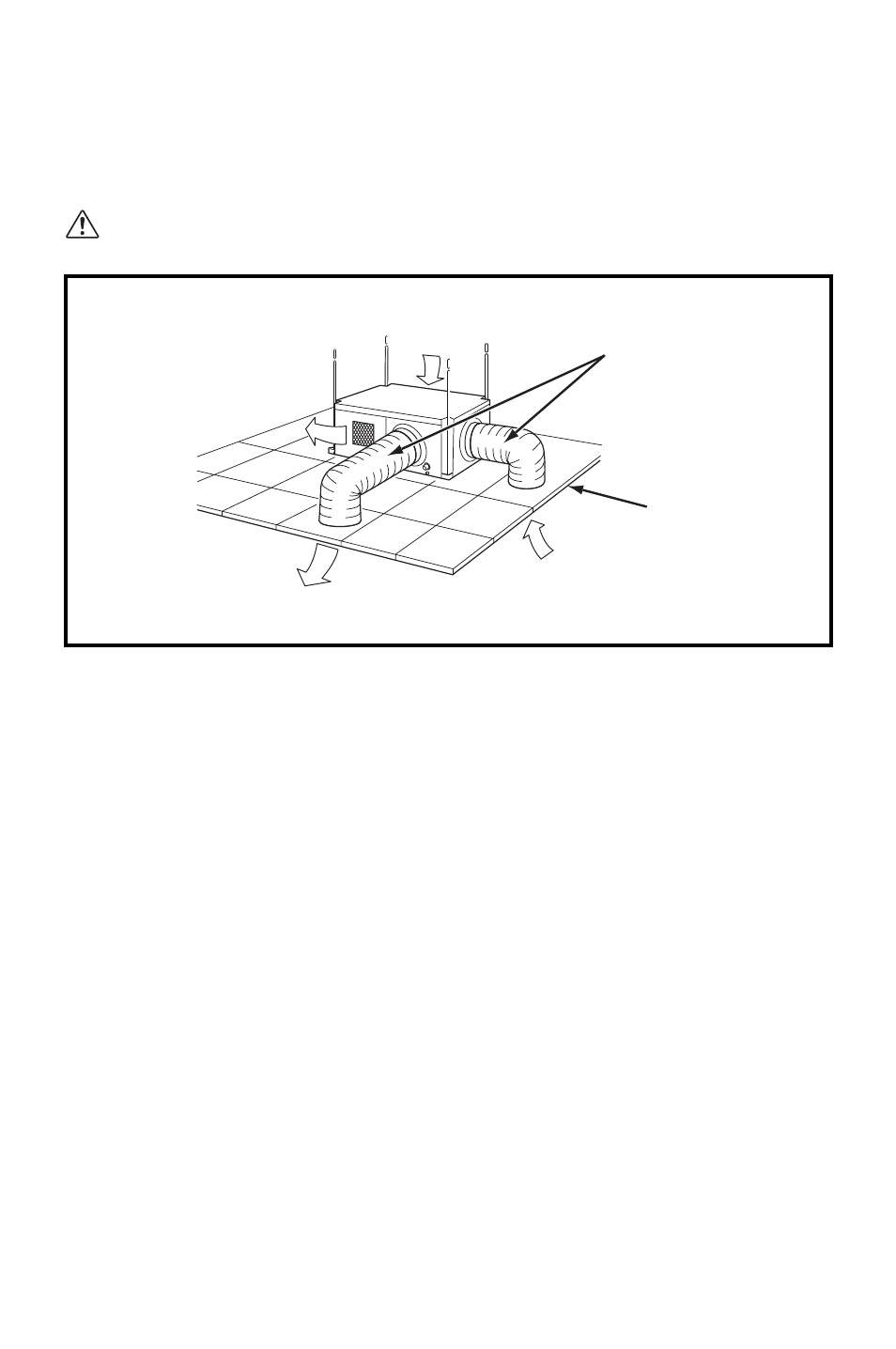

PRISE D’AIR DU
CONDENSATEUR
ÉCHAPPEMENT
DU CONDENSATEUR
ALIMENTATION EN AIR FROID
(ÉVAPORATEUR)
PRISE D’AIR
DE LA PIÈCE
GRILLE DE
RETOUR D’AIR
AVEC FILTRE
REQUIS
CONDUIT
FLEXIBLE ISOLÉ
