21
INSTALLATION (suite)

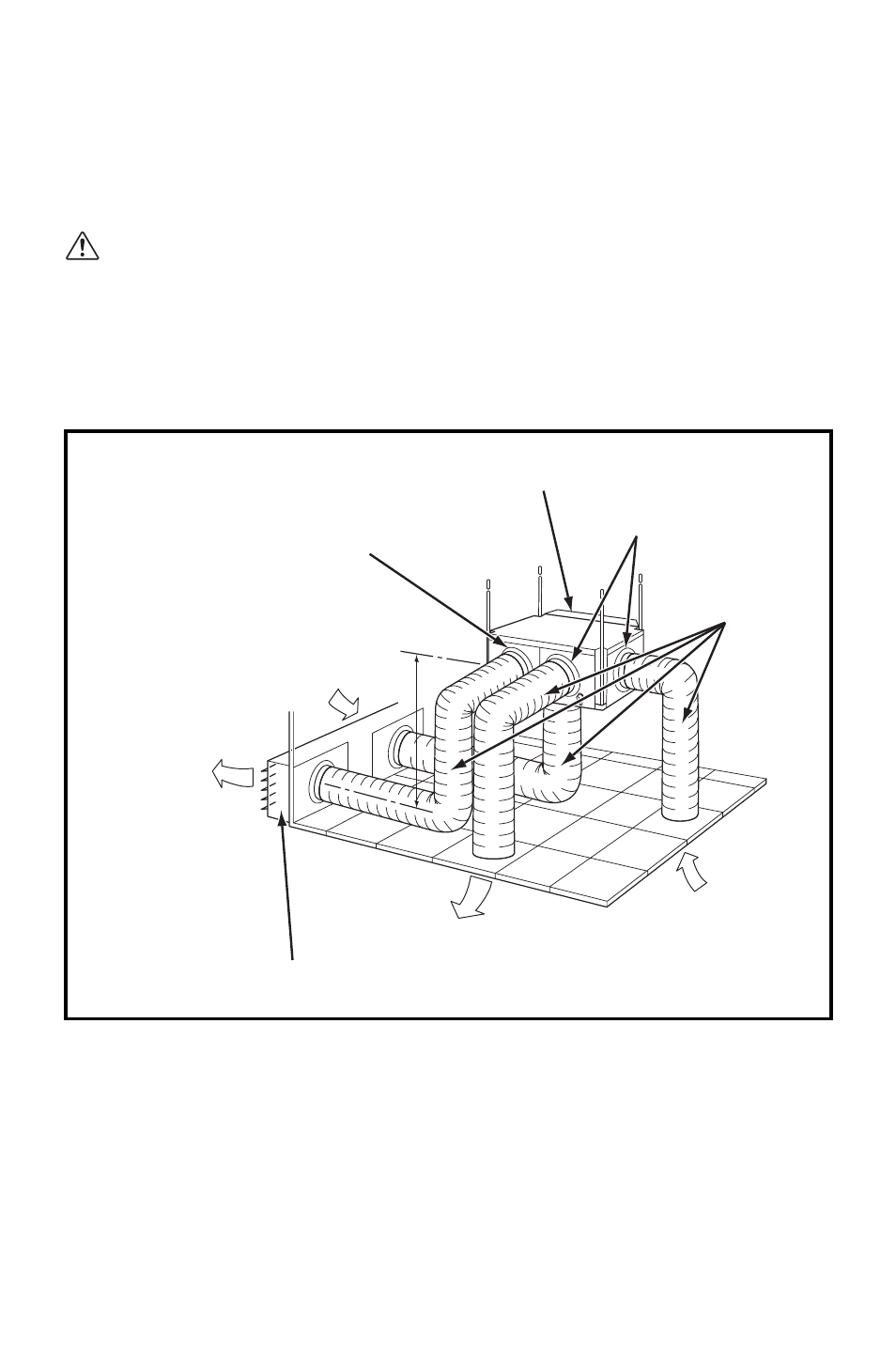

Installation de conduit de condensateur (optionnel)
Des conduits d’admission et d’échappement de condensateur peuvent être
installés pour mélanger l’air extérieur.
MISE EN GARDE:
1. L’auvent doit être installée pour éviter l’infiltration du vent ou de la
pluie intense venant de l’extérieur.
2. Des conduits d’admission et d’échappement de condensateur
doivent être installés à un niveau inférieur à l’appareil pour éviter
que de l’eau circule dans l’appareil (cause de fuite d’eau ou de
problème de l’appareil).
RÉPARTITION D’AIR D’ADMISSION DE
CONDENSATEUR OPTIONNELLE (14 po. DIAM.)
AUVENT
(Reportez-vous à “Mise en garde 1”.)
NIVEAU
(Reportez-vous à
“Mise en garde 2”.)
BRIDE D’ÉCHAPPEMENT DE
CONDENSATEUR OPTIONNELLE (12 po. DIAM.)
BRIDE (12 po. DIAM.)
ÉCHAPPEMENT
D’AIR (CHAUD) DU
CONDENSATEUR
VERS L’EXTÉRIEUR
ALIMENTATION EN AIR
FROID (ÉVAPORATEUR)
PRISE D’AIR DE
LA PIÈCE
PRISE D’AIR
EXTÉRIEUR
CONDUIT
FLEXIBLE ISOLÉ
