INSTALLATION (suite)
Connexion du flexible de
drainage
Le CM25 est équipé d’une pompe de
retrait de condensation interne avec
une levée de tête maximum de 4 pieds
(1,2 m).
1. Utilisez la connexion mâle de ½
pouce (13 mm) fournie sur
l’appareil comme drain de
condensats de la bobine de
l’évaporateur. La ligne de drainage
doit être située de manière à ne
pas être exposée à des températures de congélation. Le drain doit avoir la
taille complète de la connexion de drainage. (Connectez le flexible de
drainage au drain de condensation ou au cabinet de contrôle.)
2. Un tube en PVC (de 1/2 pouce (13 mm) de diamètre intérieur, 5/8 pouces (16
mm) de diamètre extérieur) est requis pour le drain. Isolez le flexible de
drainage. De la condensation peut se produire dans un environnement
humide.
Remarque: Les tubes PVC et le matériau d’isolant sont fournis sur le terrain.
Remarque: N’utilisez pas plus de 4 pieds (1,2 m) de flexible de drainage à la
verticale. Ce chiffre correspond à la hauteur de levage maximum de la pompe de
condensation.

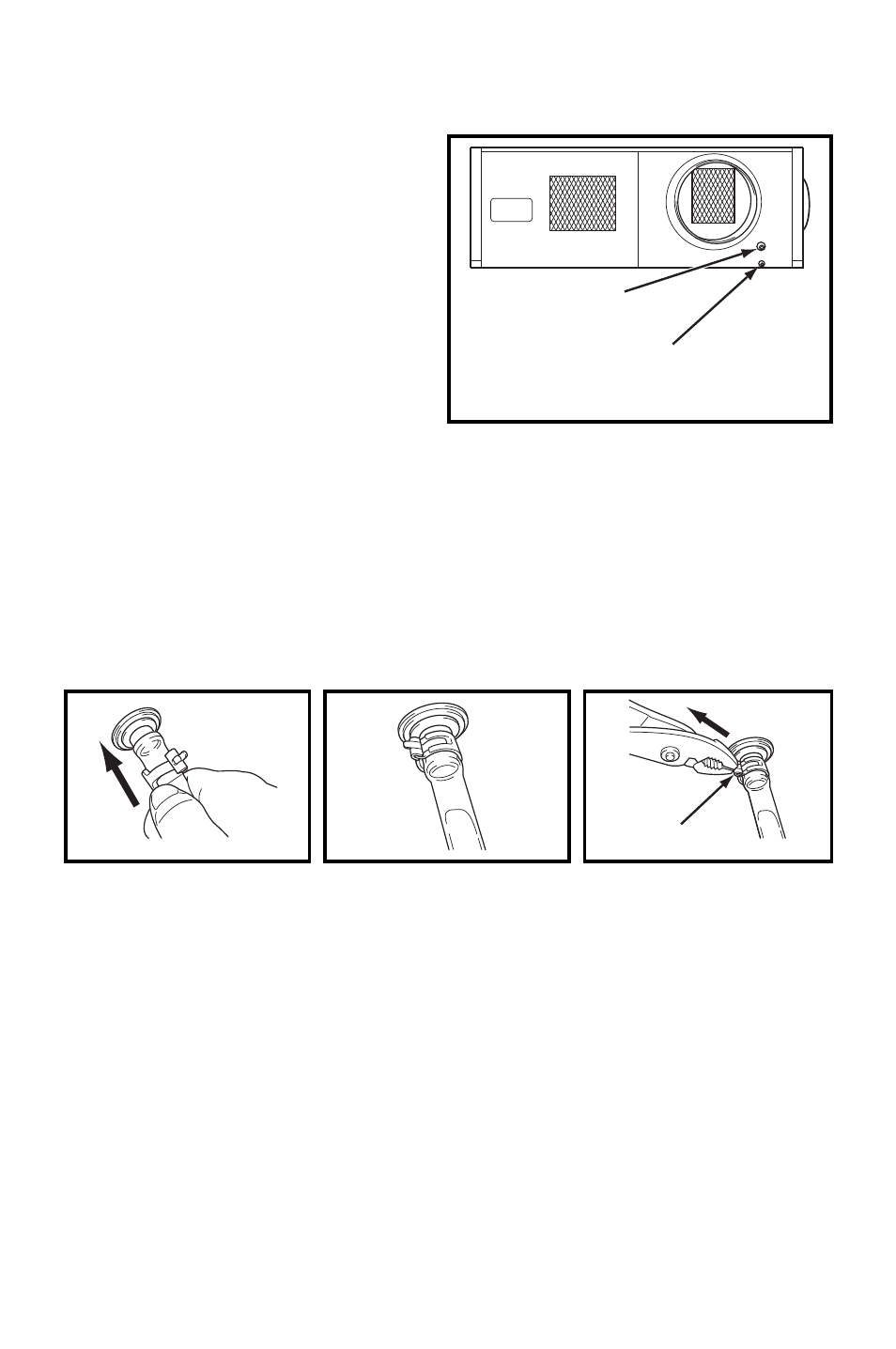

1. Branchez le flexible de
drainage de ½ pouce (13
mm) avec le collier de
serrage fourni dans le
tuyau de drainage.
Assurez-vous que le
flexible est bien enfoncé à
fond et qu’il est au même
niveau que le passe-fil.
2. Placez le collier de
serrage sur le dessus du
tuyau de drainage à
proximité de l’appareil
comme le montre
l’illustration.
3. Sortez la butée et fixez le
flexible. Assurez-vous que
le flexible n’est pas déformé
ni plié.
Si vous utilisez le drain par
gravité, assurez-vous que
le flexible est connecté en
inclinaison.
TUYAU DE DRAINAGE
DRAIN DU BAC DE CONDENSATS
POUR DRAIN DE LA
GRAVITÉ/MAINTENANCE
BUTÉE
