28

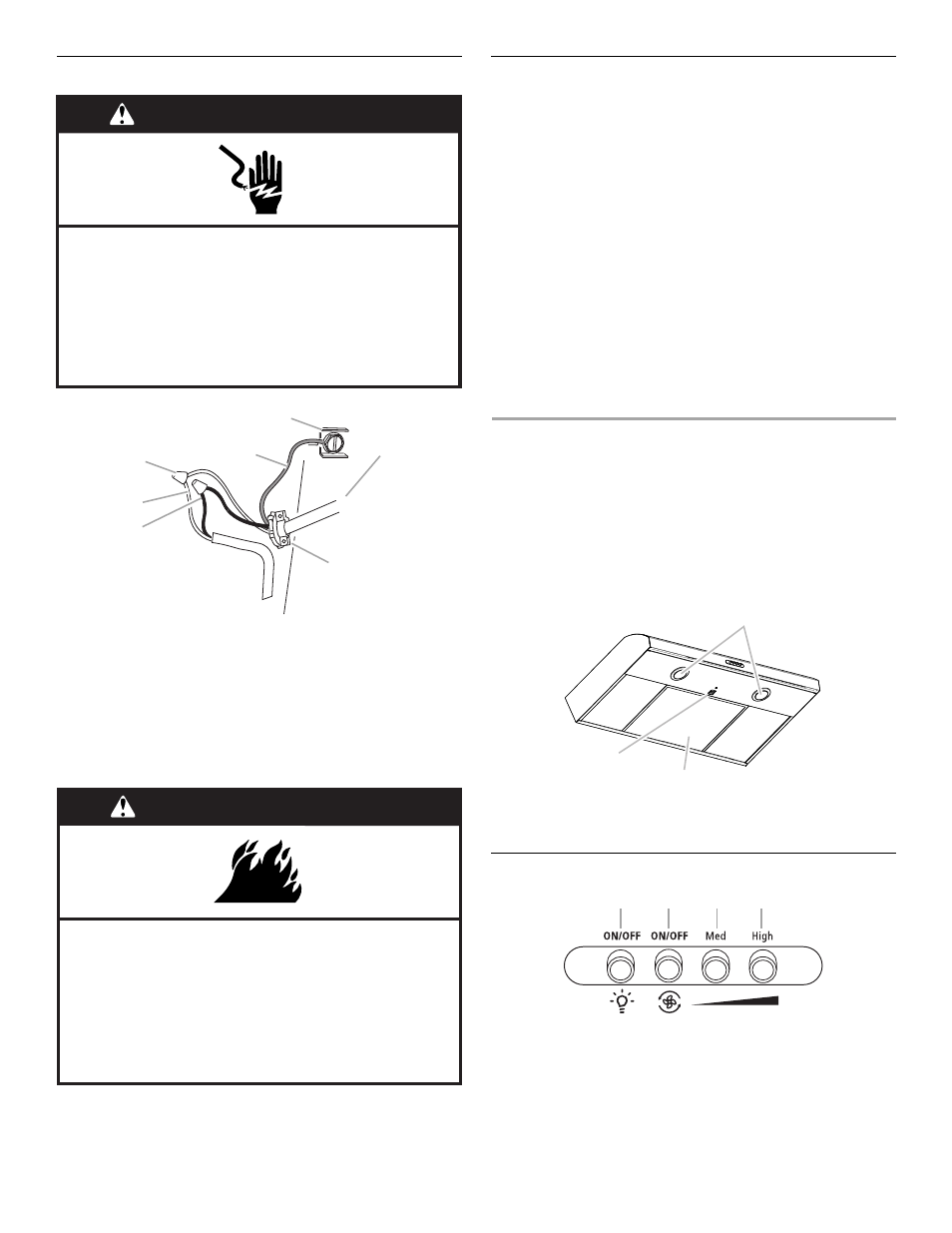

Raccordement électrique
1. Déconnecter la source de courant électrique.
2. Connecter ensemble les conducteurs blancs (A) à l'aide de
connecteurs de fils (homologation UL).
3. Connecter ensemble les conducteurs noirs (B) à l'aide des
connecteurs de fils (homologation UL).
4. Connecter le conducteur de liaison à la terre vert (ou nu) du
câble d’alimentation du domicile à la vis verte de liaison à la
terre dans le boîtier de connexion et bien serrer.
5. Installer le couvercle du boîtier de connexion.
6. Reconnecter la source de courant électrique.
Achever l’installation
1. Réinstaller les 2 panneaux inférieurs.
a. Placer l’arrière du panneau dans la rainure arrière et
pousser le panneau vers l’arrière de la hotte jusqu’à ce
que les languettes avant du panneau soient dégagées du
rebord de montage avant.
b. Pousser l’avant du panneau vers le haut, dans le rebord
de montage avant jusqu’à ce que les onglets du panneau
soient alignés avec les encoches du rebord de montage
avant. Relâcher le panneau de façon à ce que les onglets
permettent l’emboîtement du panneau.
2. Réinstaller le filtre à graisse. Voir la section “Entretien de la
hotte”.
3. Contrôler le fonctionnement du ventilateur de la hotte et de la
lampe. Voir la section “Utilisation de la hotte”.
Si la hotte ne fonctionne pas, déterminer si un disjoncteur
s’est ouvert ou si un fusible du domicile est grillé.
Déconnecter la source de courant électrique et inspecter les
connexions du câblage.
REMARQUE : Pour pouvoir tirer le plus grand parti de la nouvelle
hotte de cuisinière, lire la section “Utilisation de la hotte”.
UTILISATION DE LA HOTTE
La hotte de cuisinière est conçue pour extraire fumée, vapeurs de
cuisson et odeurs de la zone de la table de cuisson. Pour obtenir
les meilleurs résultats, mettre le ventilateur de la hotte en marche
avant d’entreprendre une cuisson, et laisser le ventilateur
fonctionner pendant plusieurs minutes après l’achèvement d’une
cuisson pour pouvoir évacuer de la cuisine toute trace d’odeur
de cuisson ou fumée.
Les commandes de la hotte sont situées sur la face avant de la
hotte.
Commandes de la hotte de cuisinière
Pour faire fonctionner la lampe
Le bouton d'éclairage Marche/arrêt contrôle les deux lampes.
Appuyer une fois sur le bouton pour allumer la lampe, puis une
nouvelle fois pour l’éteindre.
A. Conducteurs blancs
B. Conducteurs noirs
C. Connecteur de fils
(homologation UL)
D. Fil de terre vert (ou nu)
E. Ensemble d’accessoires -
câble d’alimentation du
domicile ou cordon
d’alimentation
F. Serre-câble homologué UL
ou CSA de ½"
G. Vis verte de liaison à la terre
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
l'entretien.
Replacer pièces et panneaux avant de faire la remise
en marche.
Le non-respect de ces instructions peut causer
un décès ou un choc électrique.
A
B
C
D
E
F
G
AVERTISSEMENT
Risque d'incendie
Relier le ventilateur à la terre.
Utiliser du fil en cuivre.
Brancher le fil relié à la terre à la vis verte reliée à la
terre dans la boîte de la borne.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
A. Lampes à halogène
B. Filtre à graisse
C. Patte de retenue du filtre à graisse
A. Bouton d'éclairage Marche/arrêt
B. Bouton d'arrêt ventilateur et de vitesse minimale
C. Bouton de vitesse modérée de ventilateur
D. Bouton de vitesse maximale de ventilateur
A
C
B
A B C D
