25
3. Utiliser une scie sauteuse ou une scie à guichet pour
découper l'ouverture rectangulaire pour le passage du
conduit d'évacuation.

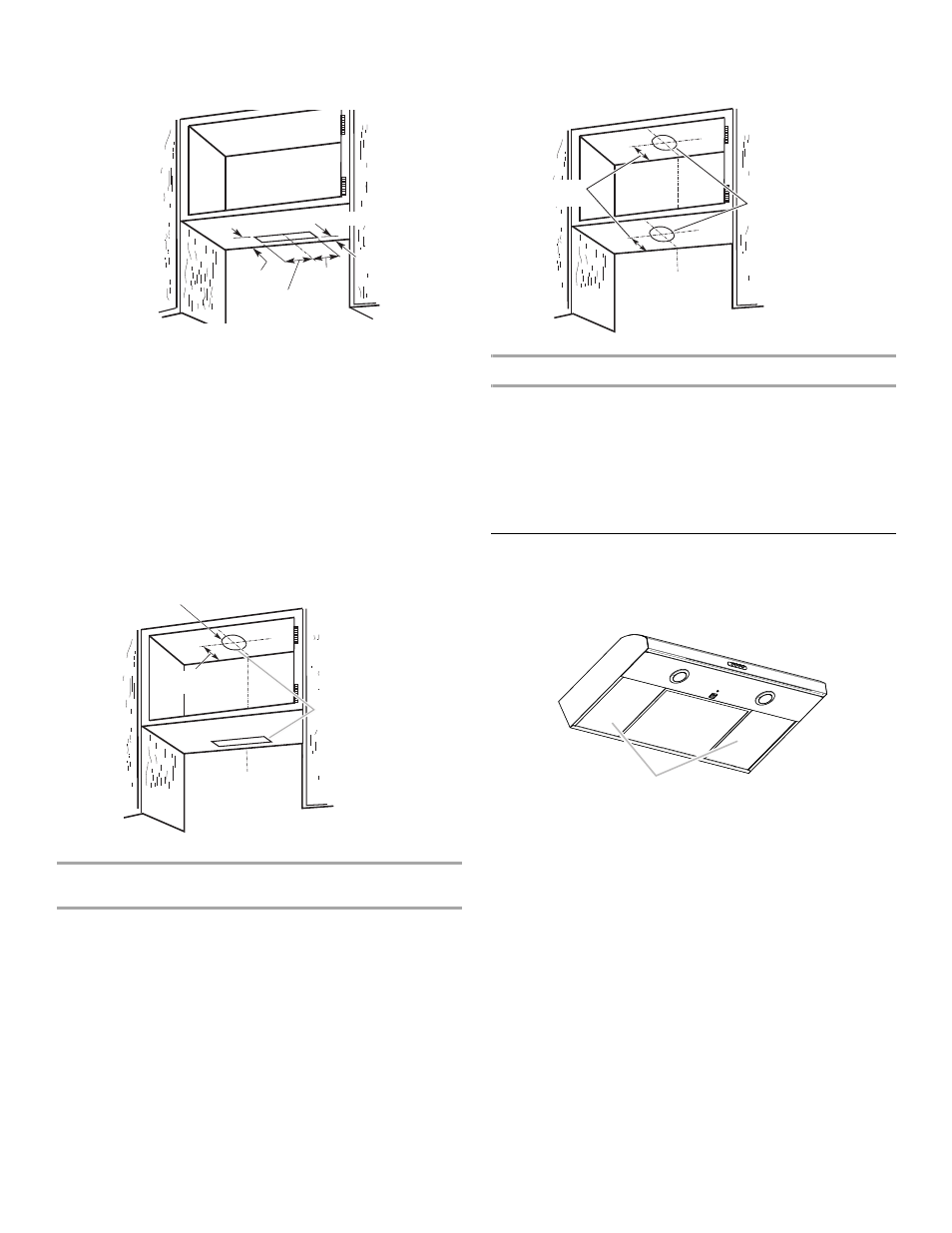

Découpage d’une ouverture circulaire sur la face inférieure
du sommet du placard :
1. Tracer un axe central sur la face inférieure du sommet du
placard.
2. Tracer une ligne de 5" (12,7 cm) en partant du mur arrière sur
la face inférieure du sommet du placard.
3. Utiliser un compas ou un gabarit circulaire pour tracer un
cercle avec un diamètre de ¼" (0,64 cm) supérieur à celui du
conduit d'évacuation.
4. Utiliser une scie sauteuse ou une scie à guichet pour
découper l'ouverture circulaire pour le passage du conduit
d'évacuation.
Style 3 – Découpage d’ouvertures pour un conduit
d’évacuation rond de 7" (17,8 cm)
Pour le découpage d'ouvertures pour conduit rond sur la
face inférieure du fond ou du sommet du placard :
1. Tracer un axe central sur la face inférieure du sommet du
placard.
2. Tracer une ligne de 5" (12,7 cm) en partant du mur arrière sur
la face inférieure du sommet ou du fond du placard.
3. Utiliser un compas ou un gabarit circulaire pour tracer un
cercle avec un diamètre de ¼" (0,64 cm) supérieur à celui du
conduit d'évacuation.
4. Utiliser une scie sauteuse ou une scie à guichet pour
découper l'ouverture circulaire pour le passage du conduit
d'évacuation.
Installation du conduit d’évacuation
1. Installer le conduit d’évacuation à travers l'ouverture
découpée dans le placard supérieur ou le mur. Achever
l’installation du système d’évacuation conformément à la
méthode d’évacuation sélectionnée. Voir la section
“Exigences concernant l'évacuation”.
2. À l’aide d’un produit de calfeutrage, assurer l’étanchéité
autour de la bouche de décharge à l’extérieur (à travers le
mur ou le toit).
Installation de la hotte
1. Enlever le filtre à graisse métallique. Voir la section “Entretien
de la hotte”.
2. Ôter les 2 panneaux inférieurs.
a. Pousser le panneau vers l’arrière de la hotte jusqu’à ce
que les languettes avant du panneau soient dégagées du
rebord de montage avant.
b. Tirer l’avant du panneau vers le bas et le retirer de la
rainure arrière. Mettre les panneaux de côté.
REMARQUE : L'intérieur de la hotte peut comporter un clapet
anti-reflux rectangulaire de 3¼" x 10" (8,3 x 25,4 cm).
3. Retirer le clapet anti-reflux rectangulaire de 3¼" x 10" (8,3 x
25,4 cm) fixé par ruban adhésif à l'intérieur de la hotte.
5 ¹ / ₄ "
(13,3 cm)
5 ¹ / ₄ "
(13,3 cm)
*4 ³⁄₄ "
(12,1 cm)
* ¹⁄₂ " (1,3 cm)
*À partir du mur, et non
du cadre du placard
Ouverture pour le conduit circulaire
*5"
(12,7 cm)
Ouvertures
découpées
dans le placard
*À partir du mur, et non
du cadre du placard
A. Panneaux inférieurs
*À partir du mur,
et non du cadre
du placard
Ouvertures
découpées
dans le placard de
7
¹ / ₄ " (18,4 cm)
de diamètre
*5"
(12,7 cm)
A
