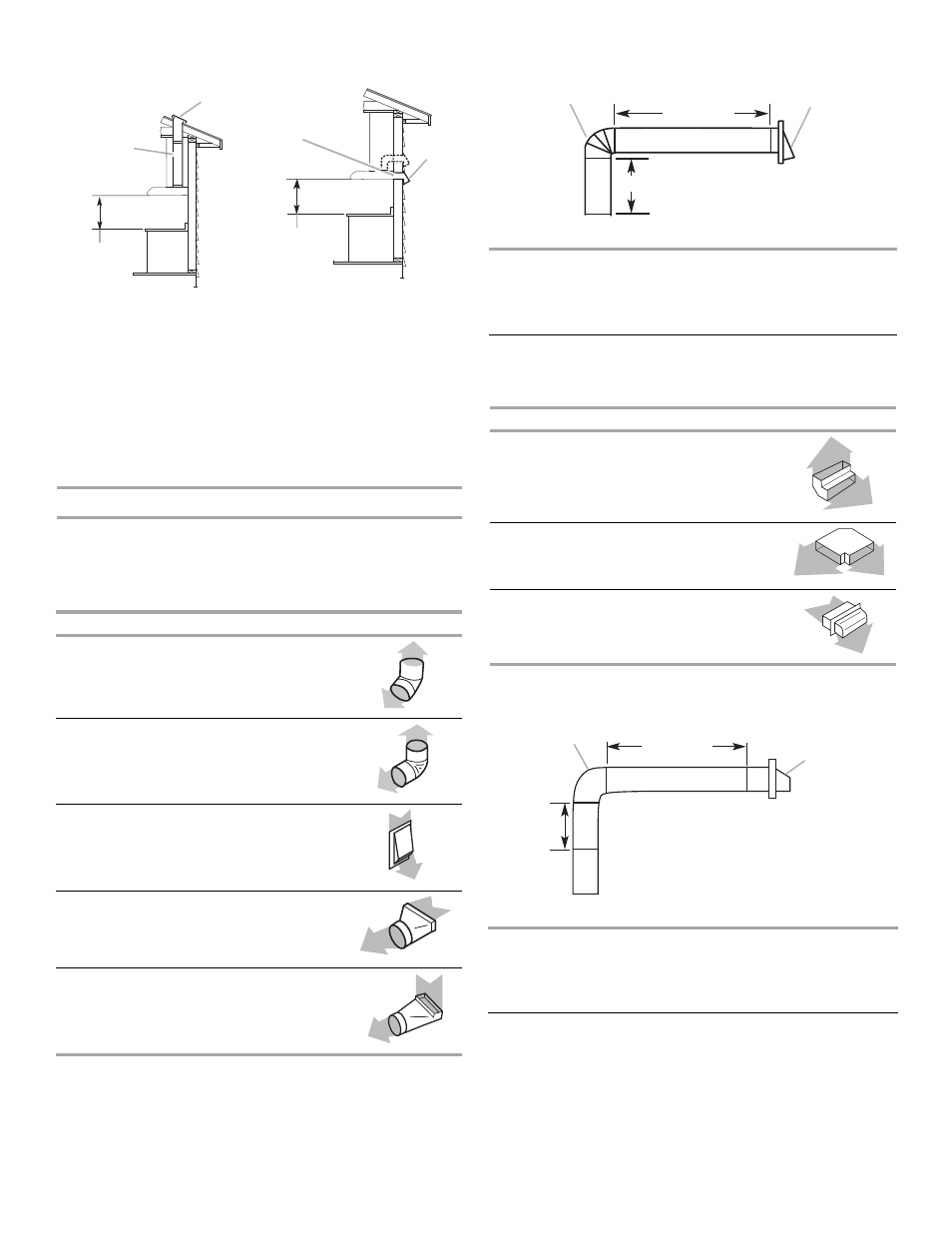

Calcul de la longueur du circuit d’évacuation
Pour calculer la longueur effective du circuit d’évacuation
nécessaire, additionner les longueurs équivalentes (en pieds ou
mètres) de tous les composants utilisés dans le système.
Système d'évacuation avec conduits ronds de 7" (17,8 cm)
Exemple de circuit d’évacuation
Système de décharge de
3¹⁄₄" x 10" (8,3 cm x 25,4 cm)
Exemple de circuit d’évacuation
Décharge à travers le toit Évacuation par le mur
A. Conduit rond de dia.
7" (17,8 cm) pour décharge à
travers le toit
(acquisition séparée).
Conduit rectangulaire de
3
¹⁄₄ " x 10" (8,3 x 25,4 cm) pour
décharge à travers le toit
(achat séparé).
B. Bouche de décharge sur toit
avec clapet (achat séparé)
C. Entre 24" (61 cm) min. et 30"
(76,2 cm) max. au-dessus de
la surface de cuisson
A. Conduit rond de dia.
7" (17,8 cm) avec sortie par le
dessus et décharge à travers
le mur (acquisition séparée).
Conduit rectangulaire de
3
¹⁄₄ " x 10" (8,3 x 25,4 cm) pour
décharge à travers le mur ou
le sommet (achat séparé).
B. Bouche de décharge murale
avec clapet (achat séparé)
C. Entre 24" (61 cm) min. et 30"
(76,2 cm) max. au-dessus de
la surface de cuisson
Composant Rond
Coude à 45° 2,5 pi
(0,8 m)
Coude à 90° 5,0 pi
(1,5 m)
Bouche de décharge murale
de 7" (17,8 cm) 0 pi
(0,0 m)
3 ¹⁄₄" x 10" (8,3 cm x 25,4 cm)
à 7" (17,8 cm)
4,5 pi
(1,4 m)
Raccord coudé à 90° de 3 ¹⁄₄"
x 10" (8,3 cm x 25,4 cm)
à 7" (17,8 cm)
5,0 pi
(1,5 m)
A
B
C
A
B
C Longueur maximale recommandée = 50 pi (15,2 m)
1 coude à 90° = 5,0 pi (1,5 m)
1 bouche de décharge murale = 0 pi (0 m)
Section droite de 8 pi (2,4 m) = 8 pi (2,4 m)
Longueur du système de dia.
7" (17,8 cm) = 13 pi (3,9 m)
Composant
Coude à 90° de
3
¹⁄₄" x 10" (8,3 cm x 25,4 cm)
5,0 pi
(1,5 m)
Coude plat de
3
¹⁄₄" x 10" (8,3 cm x 25,4 cm)
12 pi
(3,7 m)
Bouche de décharge murale
3
¹⁄₄" x 10" (8,3 cm x 25,4 cm)
0 pi
(0,0 m)
Longueur maximale recommandée = 35 pi (10,7 m)
1 coude à 90° = 5,0 pi (1,5 m)
Section droite de 8 pi (2,4 m) = 8 pi (2,4 m)
1 bouche de décharge murale = 0 pi (0 m)
Longueur du système de 3
¹⁄₄" x 10"
(8,3 cm x 25,4 cm)
= 13 pi (3,9 m)
Conduit rond de
7" (17,8 cm) coude à 90˚
2 pi (0,6 m)
6 pi (1,8 m)
Bouche de
décharge murale
Bouche de
décharge murale
Coude de 3
¹⁄₄
" x 10"
(8,3 x 25,4 cm)
2 pi (0,6 m)
6 pi (1,8 m)
