4. Soulever la hotte sous le placard et déterminer sa position
d’installation finale en la centrant sous le placard. Sur la face
inférieure du placard, marquer l’emplacement des 4 trous de
montage sur la hotte. Placer la hotte à part sur une surface
couverte.
5. À l'aide d'un foret de ¹⁄₈" (3 mm), percer 4 avant-trous tel
qu'illustré.
6. Installer les 4 vis de montage 4,5 x 13 mm dans les avant-
trous. Laisser un espace d’environ ¹⁄₄" (6,4 cm) entre les têtes
des vis et le placard pour faire glisser la hotte et la mettre en
place.
7. Selon la configuration de l’installation, ôter les opercules
amovibles du conduit d’évacuation.
Installations pour système d'évacuation rond - Retirer
l’opercule amovible rectangulaire supérieur et l’opercule en
demi-cercle.
Installations pour système d'évacuation rectangulaire -
Pour les installations avec passage par le toit, retirer
l’opercule amovible rectangulaire supérieur du conduit
d'évacuation. Pour les installations murales, retirer l’opercule
amovible rectangulaire arrière.
Installation sans décharge à l’extérieur (recyclage) - Ne
pas retirer les opercules.
8. Installer une plaque de montage de conduit de ventilation de
7" (17,8 cm) ou un clapet anti-reflux rectangulaire de 3¼" x
10" (8,3 x 25,4 cm), selon la configuration de votre
installation. La fixer à la hotte à l'aide des vis de 3,5 x 5 mm
fournies et retirer le ruban adhésif de l'obturateur à registre.
REMARQUE : La plaque de montage de clapet anti-reflux
rond de 7" (17,8 cm) n'est pas fournie. Un clapet anti-reflux
facultatif de 7" (17,8 cm) de diamètre est également
disponible comme accessoire. Pour commander des pièces,
voir la section “Accessoires”.
REMARQUE : On peut installer la plaque de montage
pour conduit rond de 7" (17,8 cm) et le clapet anti-reflux
rectangulaire de 3
¹⁄₄" x 10" (8,3 x 25,4 cm) jusqu'à
1" (2,5 cm) de chaque côté du centre de la hotte pour
pouvoir installer les conduits décentrés.

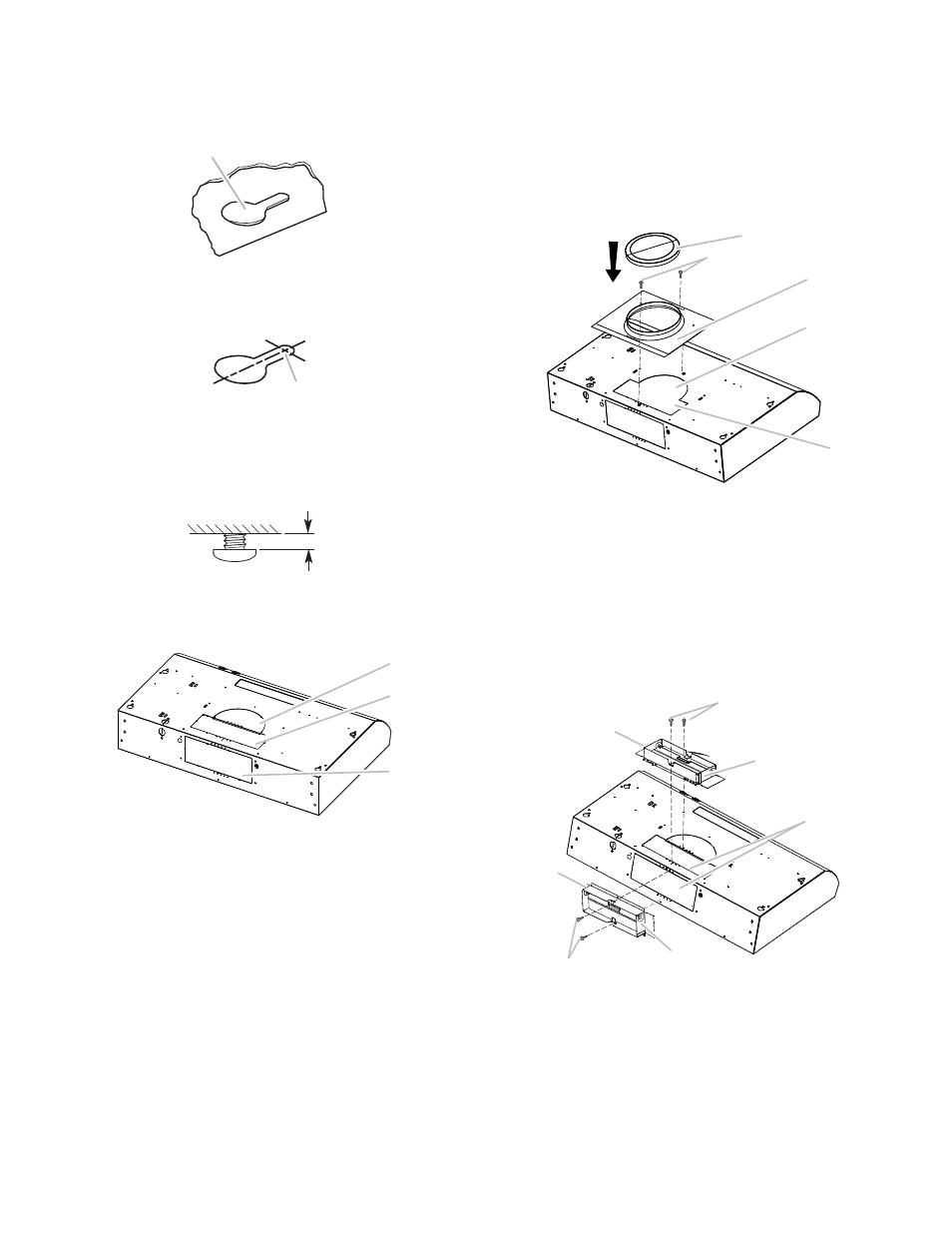

A. Découpe en trou de serrure
A. Perçage d'un avant-trou
A. Opercule amovible en demi-cercle du conduit
d'évacuation
B. Opercule amovible rectangulaire supérieur du
conduit d'évacuation
C. Opercule amovible rectangulaire arrière du
conduit d'évacuation
A
A
¹⁄₄ "
(6,4 mm)
A
B
C
A. Clapet anti-reflux rond de 7" (17,8 cm) (voir la section
“Accessoires”)
B. Vis de 3,5 x 5 mm
C. Plaque de montage de conduit rond de 7" (17,8 cm)
(voir la section “Accessoires”)
D. Opercule amovible en demi-cercle du conduit d'évacuation
E. Opercule amovible rectangulaire du conduit d'évacuation
A. Raccord de conduit vertical avec clapet
B. Vis de 3,5 x 5 mm
C. Axe de charnière
D. Opercules arrachables du conduit d'évacuation
E. Raccord de conduit horizontal avec clapet
A
B
C
D
E
A
B
D
C
B
C
E
